Umlenktor

Auf Basis strukturierter CNFX-Herstellerprofile wird Umlenktor im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Umlenktor wird durch die Baugruppe aus Schieberplatte/Schieber und Aktor (Pneumatikzylinder) beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine mechanische Komponente innerhalb einer Umlenktrichterbaugruppe, die die Richtung des Materialflusses durch Öffnen, Schließen oder Umleiten des Weges steuert.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

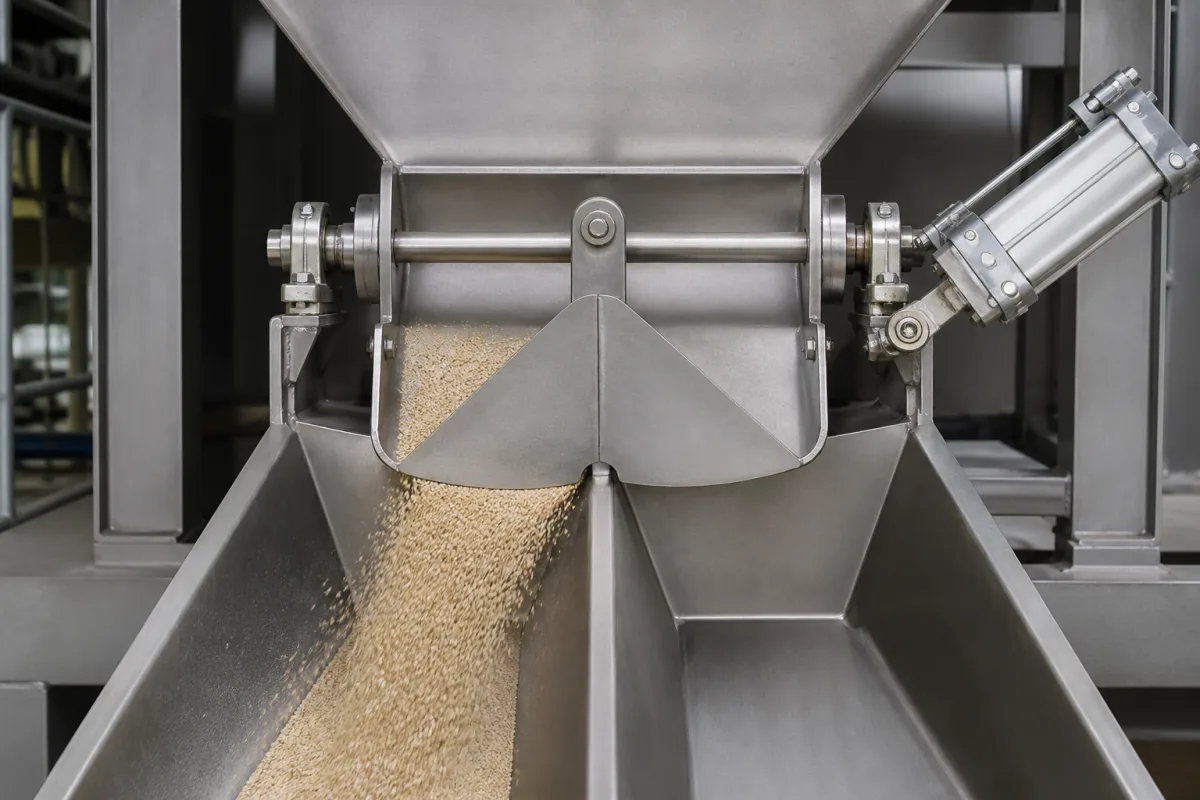

Das Umlenktor ist ein kritisches Teil der Umlenktrichterbaugruppe, das für die präzise Lenkung des Flusses von Schüttgütern, Teilen oder Produkten zwischen verschiedenen Förderbändern, Bearbeitungsstationen oder Lagertrichtern verantwortlich ist. Es arbeitet durch Schwenken, Gleiten oder Anheben, um den Materialweg zu verändern, und ermöglicht so Sortier-, Zusammenführungs- oder Verteilfunktionen innerhalb automatisierter Handhabungssysteme.

Funktionsprinzip

Das Tor wird typischerweise durch einen Pneumatikzylinder, einen elektrischen Linearmotor oder einen Drehantrieb betätigt. Bei Erhalt eines Steuersignals (z.B. von einer SPS oder einem Sensor) bewegt der Aktor die Torplatte oder das Schwenkblech von einer Position in eine andere, blockiert dabei einen Trichterauslass physisch und öffnet einen anderen, wodurch der Materialstrom zum gewünschten Ziel umgeleitet wird.

Hauptmaterialien

Edelstahl Kohlenstoffstahl Verschleißfestes Polyurethan

Komponenten / BOM

Schieberplatte/Schieber
Die physische Barriere, die den Materialfluss umleitet oder stoppt.
Material: Edelstahl
Aktor (Pneumatikzylinder)
Erzeugt die lineare oder rotatorische Bewegung zur Positionierung der Schiebeplatte.
Material: Aluminiumlegierung, Stahl
Montagerahmen/-winkel
Befestigt das Torbaugruppe am Schachtaufbau.
Material: Kohlenstoffstahl
Dichtung/Dichtring
Verhindert Materialaustritt an den Torrändern im geschlossenen Zustand.
Material: Polyurethan, Gummi

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Angesammelte Partikelablagerung über 15 mm Dicke an der Scharniergrenzfläche → Erhöhtes Reibungsdrehmoment, das die Aktorkapazität überschreitet und zu Torfehlausrichtung führt → Einbau pneumatischer Spüldüsen an Scharnierpunkten mit 0,7 MPa Luftdruck in 30-Sekunden-Intervallen
Wiederholte Stoßbelastung durch 50 kg Materialklumpen bei 2,5 m/s Geschwindigkeit → Fortschreitende plastische Verformung der Torplatte, die zu einer dauerhaften Verformung von über 3 mm führt → Implementierung einer stoßabsorbierenden Polyurethan-Auskleidung mit 90 Shore A Härte und 15 mm Dicke

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-3,0 m/s Materialfließgeschwindigkeit, 0-60° Auslenkwinkel, -20°C bis 80°C Umgebungstemperatur
Belastungs- und Ausfallgrenzen
Scharnierschubspannung über 250 MPa, Aktordrehmoment über 120 N·m, Torverformung über 5 mm von der Nennposition
Scharnierstift-Ermüdungsbruch aufgrund zyklischer Belastung an Spannungskonzentrationen, die die Streckgrenze überschreiten (σ_y = 345 MPa für AISI 1045-Stahl), abrasiver Verschleiß durch Partikelfluss, der die Materialhärte überschreitet (HRC 45 für gehärteten Stahl)
Fertigungskontext
Umlenktor wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Umlenktor Umlenktrichter Materialflusssteuerung Fördertechnik Pneumatikantrieb Schüttgut DIN-Standard

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Umlenktrichter-Baugruppe
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Bis zu 10 bar
Verstellbereich / Reichweite:0,5 bis 50 m³/h
Einsatztemperatur:-20°C bis 150°C
slurry concentration:Bis zu 60 % Feststoffanteil nach Gewicht
Montage- und Anwendungskompatibilität
Trockene Schüttgüter (z.B. Getreide, Pulver)Granulierte Materialien (z.B. Kunststoffgranulat, Mineralien)Niedrig-abrasive Suspensionen (z.B. Abwasser, Lebensmittelprodukte)
Nicht geeignet: Hochkorrosive Chemikalien (z.B. starke Säuren, Chloride)
Auslegungsdaten
  • Materialdurchflussrate (m³/h oder t/h)
  • Partikelgröße und Abrasivität
  • Erforderliche Betätigungsgeschwindigkeit und Einschaltdauer

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Verschleiß und Abrieb
Cause: Kontinuierlicher Kontakt mit abrasiven Materialien im Flussstrom, der zu Materialdegradation und Verlust der Dichtungsintegrität führt.
Mechanisches Binden oder Blockieren
Cause: Ansammlung von Schmutz, Korrosion oder Fehlausrichtung, die den reibungslosen Betrieb des Tormechanismus verhindert.
Wartungsindikatoren
  • Ungewöhnliche Schleif- oder Schrappgeräusche während des Betriebs
  • Sichtbare Leckage um die Tordichtung oder Fehlausrichtung der Torposition
Technische Hinweise
  • Einführung regelmäßiger Schmierung- und Reinigungspläne, um Schmutzansammlung und Korrosion zu verhindern.
  • Verwendung verschleißfester Materialien oder Beschichtungen auf Kontaktflächen und Sicherstellung der korrekten Ausrichtung während der Installation.

Compliance & Manufacturing Standards

Reference Standards
ISO 9001:2015 - QualitätsmanagementsystemeANSI/ASME B16.34 - Ventile - Flansch-, Gewinde- und SchweißendenDIN EN 1092-1 - Flansche und ihre Verbindungen - Kreisflansche für Rohre, Armaturen, Formstücke und Zubehör, PN-bezeichnet
Manufacturing Precision
  • Ebenheit der Torsitzfläche: 0,05 mm
  • Ausrichtung der Spindelbohrung: +/-0,02 mm
Quality Inspection
  • Hydrostatischer Drucktest (gemäß API 598)
  • Maßliche Überprüfung mit Koordinatenmessgerät (KMG)

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

Landmaschinen

Maschinen und Geräte, die in landwirtschaftlichen Betrieben eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der für den Betrieb sowohl auf asphaltierten Straßen als auch auf unwegsamem Gelände konzipiert ist und über herausragende Mobilität und Hubkapazitäten verfügt.

Spezifikationen ansehen ->
Gelenkkipper

Ein schweres Geländefahrzeug mit einem Schwenkgelenk zwischen Fahrerhaus und Kippmulde für verbesserte Manövrierfähigkeit auf unebenem Gelände.

Spezifikationen ansehen ->
Asphaltverteiler

Ein spezialisiertes Fahrzeug oder anhängergebundenes Gerät, das entwickelt wurde, um flüssigen Asphalt (Bitumen) gleichmäßig auf Fahrbahnoberflächen während des Straßenbaus und der Instandhaltung zu sprühen.

Spezifikationen ansehen ->

Häufige Fragen

Welche Materialien sind für die Umlenktorplatte verfügbar?

Unsere Umlenktore sind in Edelstahl für Korrosionsbeständigkeit, Kohlenstoffstahl für Festigkeit und verschleißfestem Polyurethan für Abriebschutz in anspruchsvollen Materialhandhabungsanwendungen erhältlich.

Wie wird das Umlenktor betätigt?

Das Tor wird typischerweise durch einen Pneumatikzylinder-Aktor betrieben, der zuverlässiges und schnelles Richtungsumschalten mit minimalem Wartungsaufwand in Industrieumgebungen bietet.

Welche Wartung erfordert das Umlenktor?

Regelmäßige Inspektion der Torplatte/-blätter auf Verschleiß, Überprüfung der Dichtungs-/Dichtringintegrität und Sicherstellung des ordnungsgemäßen Betriebs des Pneumatiksystems werden empfohlen. Materialien wie verschleißfestes Polyurethan verlängern die Lebensdauer in anspruchsvollen Anwendungen.

Kann ich Hersteller direkt kontaktieren?

CNFX ist ein offenes Verzeichnis, keine Handelsplattform und kein Beschaffungsagent. Herstellerprofile und Formulare helfen bei der Vorbereitung des direkten Kontakts.
