Antriebsmotor (Servo-/Schrittmotor)

Auf Basis strukturierter CNFX-Herstellerprofile wird Antriebsmotor (Servo-/Schrittmotor) im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Antriebsmotor (Servo-/Schrittmotor) wird durch die Baugruppe aus Rotor und Stator beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

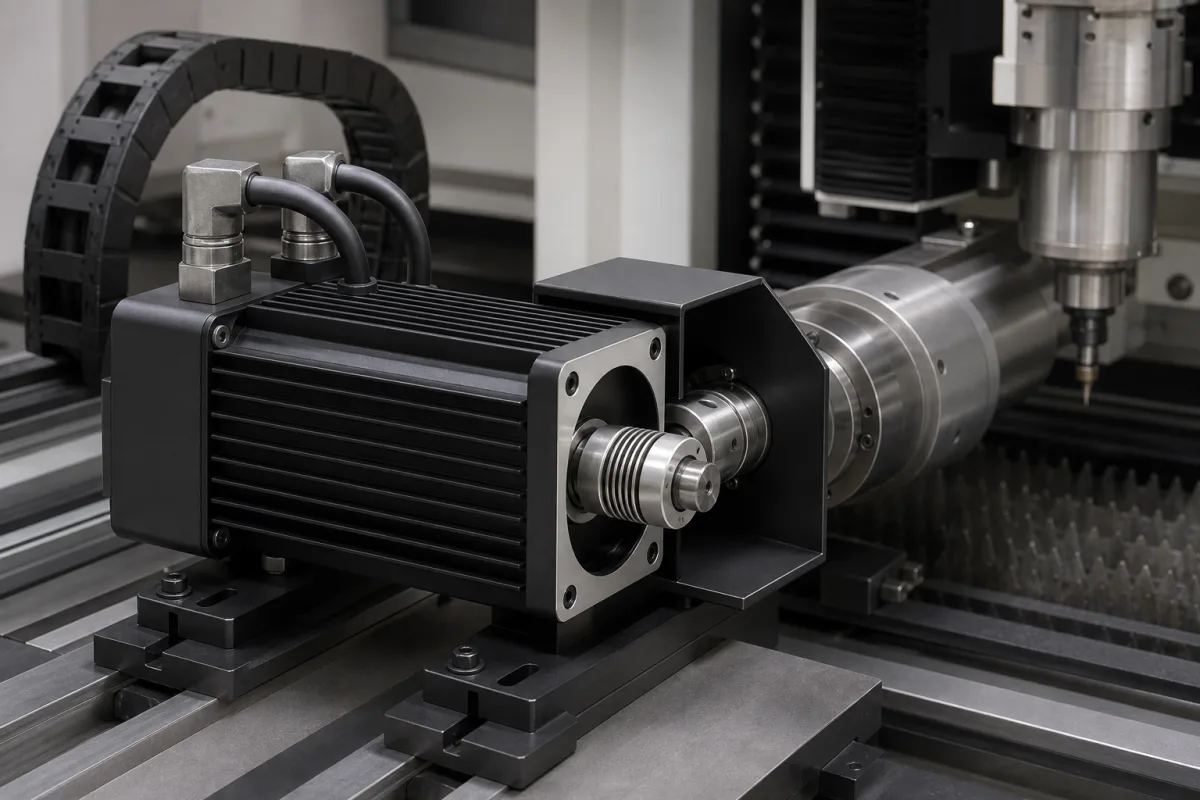

Ein Präzisionsmotor, der gesteuerte Rotationsbewegung zum Antrieb von Schneidwerkzeugen in industriellen Schneidsystemen bereitstellt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

Technische Definition

Eine spezialisierte Motorkomponente innerhalb von Schneidmechanismen, die elektrische Signale in präzise mechanische Rotation umwandelt und damit genaue Positionierung, Drehzahlregelung und Drehmomentabgabe für Schneidvorgänge ermöglicht. Sie dient als primäre Bewegungsquelle, die Schneidklingen, Sägen oder andere Schneidwerkzeuge über Servo- (geschlossener Regelkreis mit Rückmeldung) oder Schrittmotortechnologie (offener Regelkreis für Positionierung) antreibt.

Funktionsprinzip

Servomotoren arbeiten mit geschlossenem Regelkreis unter Verwendung von Positions-/Drehzahlrückmeldung von Encodern, um präzise Bewegung zu erreichen. Schrittmotoren bewegen sich in diskreten Schritten basierend auf elektrischen Impulsen ohne Rückmeldung. Beide Typen empfangen Steuersignale von einem Antriebsregler, um die Motorwelle zu drehen, die Drehmoment über mechanische Kupplungen an das Schneidwerkzeug überträgt.

Hauptmaterialien

Elektroblechlamellen Kupferwicklungen Dauermagnete (Seltene Erden oder Keramik) Aluminium-/Stahlgehäuse

Komponenten / BOM

Rotor
Rotierende Komponente mit Magneten oder Eisenkernen, die mit den Magnetfeldern des Stators interagiert, um Drehmoment zu erzeugen
Material: Elektroblech-Laminate mit Permanentmagneten
Stator
Stationäre Komponente mit Kupferwicklungen, die elektromagnetische Felder zur Antriebsrotation des Rotors erzeugt
Material: Elektroblech-Lamellierungen mit Kupferwicklungen
Welle
Mechanisches Ausgangsbauteil, das das Drehmoment vom Rotor an den externen Schneidmechanismus überträgt
Material: Vergüteter Stahl
Geber/Auflöser
Positions-/Drehzahlrückmeldegerät (für Servomotoren), das Regelkreissignale für geschlossene Regelkreise bereitstellt
Material: Optische/elektronische Bauteile mit Aluminiumgehäuse
Lager
Unterstützt die rotierende Welle mit minimaler Reibung bei gleichzeitiger Beibehaltung der präzisen Ausrichtung
Material: Stahlkugeln/-rollen mit Keramik- oder Stahllaufringen

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Gegen-EMF-Spannungsspitze während schneller Verzögerung übersteigt 150 % der Nennspannung → Isolationsdurchschlag zwischen Wicklungen verursacht Phasen-zu-Phasen-Kurzschluss → Dynamisches Bremswiderstandsnetzwerk mit 1,5-facher Spannungsfestigkeit und MOV-Schutz an den Antriebsklemmen
Radiallast übersteigt 1,5-fache Nennlast (DIN ISO 281:2007) für >1000 Stunden → Lagerlaufbahnausbröckelung und erhöhte Vibration (>4,5 mm/s RMS) → Vorgespannte Schrägkugellager mit C/P-Verhältnis >2,0 und Druckölschmierung bei 0,5 L/min

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,1-3000 U/min mit ±0,01 % Drehzahlgenauigkeit, 0,1-100 N·m Drehmoment, 24-480 VDC Eingangsspannung
Belastungs- und Ausfallgrenzen
Wicklungsisolationsdurchschlag bei 180°C (Isolierstoffklasse H), Lagerfressen bei 120°C Schmiermittelabbau, Entmagnetisierung von Dauermagneten bei 150°C (NdFeB-Magnete)
Joulesche Erwärmung (I²R-Verluste) übersteigt die thermische Dissipationskapazität und verursacht Isolationsdurchschlag; Schmiermittelviskositätsabbau unter Hertzscher Kontaktspannung führt zu Grenzschmierungversagen; Überschreitung der Curie-Temperatur reduziert die magnetische Flussdichte unter den Betriebsschwellenwert
Fertigungskontext
Antriebsmotor (Servo-/Schrittmotor) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Antriebsmotor Servomotor Schrittmotor Industrieller Antrieb Schneidsystem Präzisionsmotor Drehmoment Positionierung DIN-Standards

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Schneidmechanismus
Integrationsdetails ansehen
Präzisionskalibrierpumpe
Integrationsdetails ansehen
Drehmechanismus
Integrationsdetails ansehen
Bewegungssystem (Portal/Kopf)
Integrationsdetails ansehen

Industrielles Ökosystem und Lieferkette

Ergänzende Systeme
Nachgelagerte Anwendungen
Spezialwerkzeuge

Eignung und Auslegungsdaten

Betriebsgrenzen
Traglast:Standardatmosphärendruck (kein Druckrating erforderlich)
Verstellbereich / Reichweite:IP65/IP67 Schutzart für industrielle Umgebungen
Einsatztemperatur:-20°C bis +80°C Umgebungstemperatur-Betriebsbereich
Montage- und Anwendungskompatibilität
MetallbearbeitungsanwendungenKunststoffbearbeitungssystemeHolzbearbeitungsausrüstung
Nicht geeignet: Eingetauchte oder Hochdruck-Reinigungsumgebungen ohne ordnungsgemäße Abdichtung
Auslegungsdaten
  • Erforderliches Drehmoment (Nm)
  • Maximale Drehzahl (U/min)
  • Systemspannung und Stromversorgung (V/Hz)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Lagerverschleiß und -ausfall
Cause: Kontaminationseintritt, unzureichende Schmierung oder übermäßige axiale/radiale Belastungen führen zu erhöhter Reibung, Überhitzung und schließlich zum Fressen oder Geräuschen.
Wicklungsisolationsdurchschlag
Cause: Thermisches Zyklieren, Feuchtigkeitseintritt oder Spannungsspitzen verursachen Isolationsverschlechterung, Kurzschlüsse oder Erdschlüsse, oft mit Motordurchbrennen als Folge.
Wartungsindikatoren
  • Ungewöhnliche hörbare Geräusche (Schleifen, Klicken oder Summen), die auf Lagerverschleiß, Fehlausrichtung oder elektrische Probleme hinweisen.
  • Übermäßige Vibration oder Überhitzung, erkannt durch Thermografie oder Berührung, signalisieren mechanisches Ungleichgewicht, schlechte Schmierung oder elektrische Fehler.
Technische Hinweise
  • Implementieren Sie vorausschauende Wartung mit Schwingungsanalyse und Thermografie, um frühe Anzeichen von Lagerverschleiß, Fehlausrichtung oder Überhitzung vor katastrophalem Ausfall zu erkennen.
  • Sorgen Sie für ordnungsgemäße Umgebungsabdichtung und kontrollierte Betriebsbedingungen (z.B. Temperatur, Luftfeuchtigkeit), um Kontamination und Feuchtigkeitseintritt zu verhindern, und verwenden Sie Überspannungsschutzgeräte zum Schutz vor elektrischen Transienten.

Compliance & Manufacturing Standards

Reference Standards
DIN EN ISO 9001:2015 - QualitätsmanagementsystemeDIN EN 60034-1:2022 - Drehende elektrische MaschinenCE-Kennzeichnung - EU-Maschinenrichtlinie 2006/42/EG
Manufacturing Precision
  • Wellenlauf: +/-0,01 mm
  • Montageflächenplanheit: 0,02 mm
Quality Inspection
  • Schwingungsanalyse - DIN ISO 10816-3
  • Isolationswiderstandstest - DIN EN 60034-27-1

Hersteller, die dieses Produkt fertigen

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Die Herstellerliste dient der Vorrecherche und Einordnung von Fertigungskapazitäten. Sie ist keine Zertifizierung, kein Ranking und keine Transaktionsgarantie.

Beispielhafte Bewertungskriterien aus Einkaufsprozessen

Keine Kundenbewertung und keine Echtzeitdaten. Die Werte zeigen typische Prüfkriterien in RFQ- und Lieferantenbewertungsprozessen.

Technische Dokumentation
4/5
Fertigungsfähigkeit
4/5
Prüfbarkeit
5/5
Lieferantentransparenz
3/5

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Supply ChainRelated Products and Components

5-Achsen-CNC-Steuerung

Eine spezialisierte industrielle Steuereinheit, die die gleichzeitige Bewegung von fünf Achsen in CNC-Bearbeitungssystemen verwaltet und koordiniert.

Spezifikationen ansehen ->
Aktorsteuerung

Ein elektronisches Gerät zur Steuerung und Regelung von Aktoren in automatisierten Systemen.

Spezifikationen ansehen ->
Landmaschinen

Maschinen und Geräte, die in landwirtschaftlichen Betrieben eingesetzt werden, um Effizienz und Produktivität zu steigern.

Spezifikationen ansehen ->
All-Terrain-Kran

Ein mobiler Kran, der für den Betrieb sowohl auf asphaltierten Straßen als auch auf unwegsamem Gelände konzipiert ist und über herausragende Mobilität und Hubkapazitäten verfügt.

Spezifikationen ansehen ->

Häufige Fragen

Welche Schlüsselmaterialien werden in diesem Antriebsmotor verwendet?

Dieser Antriebsmotor nutzt Elektroblechlamellen für den Kern, Kupferwicklungen für effiziente Leitfähigkeit, Dauermagnete (Seltene Erden oder Keramik) für das Drehmoment und ein Aluminium-/Stahlgehäuse für die Haltbarkeit in industriellen Umgebungen.

Wie stellt dieser Motor gesteuerte Bewegung für Schneidsysteme bereit?

Der Servo-/Schrittmotor liefert präzise Rotationssteuerung durch sein Encoder-/Resolver-Rückmeldesystem und optimiertes Stator-Rotor-Design, was genaue Positionierung und Drehzahlregelung für industrielle Schneidwerkzeuge ermöglicht.

Welche Wartungsaspekte sind für diesen Antriebsmotor wichtig?

Regelmäßige Inspektion der Lager und Wellenausrichtung wird empfohlen, zusammen mit der Überwachung der Kupferwicklungen auf Hitzebeständigkeit. Das abgedichtete Gehäuse schützt interne Komponenten vor industriellem Schmutz in Maschinenbauumgebungen.
