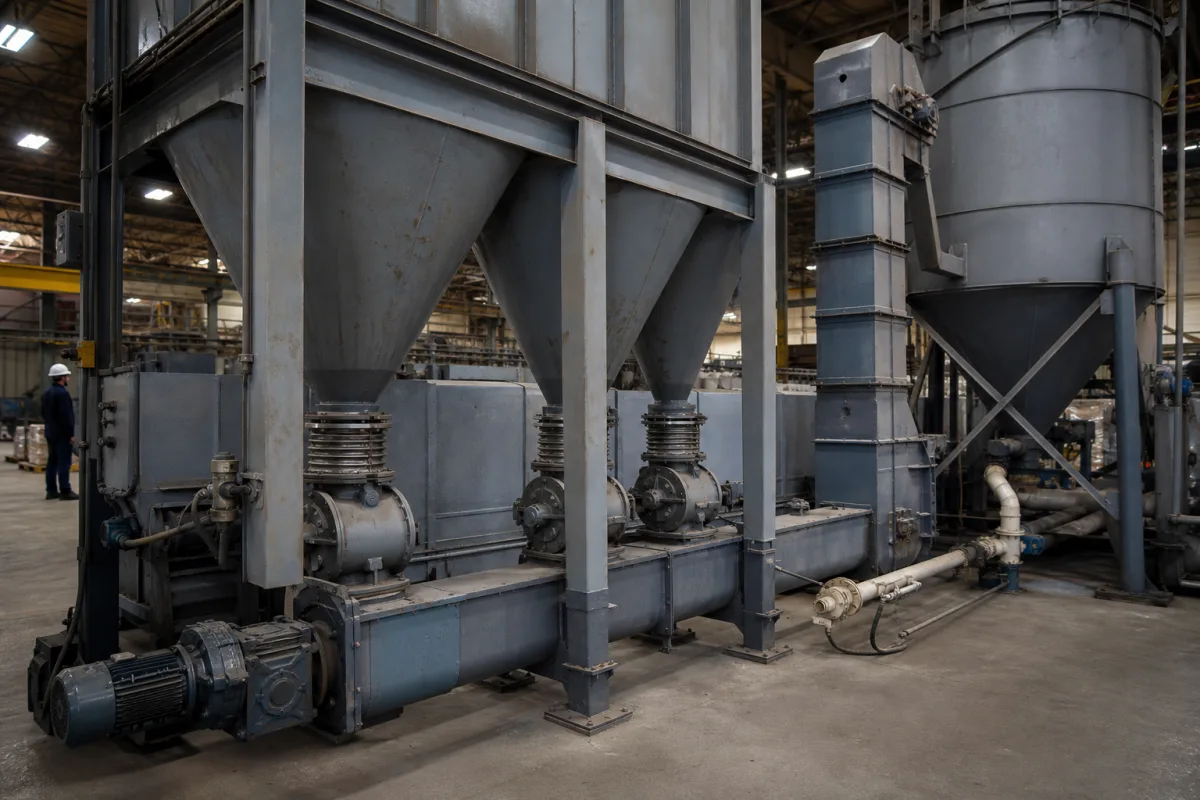

Staubbehandlungssystem

Produktspezifikationen

Technische Details und Fertigungskontext für Staubbehandlungssystem

Technische Definition

Das Staubbehandlungssystem ist eine Komponente des Abgasreinigungssystems. Es erfasst luftgetragenen Staub aus Prozessabgasströmen, fördert ihn durch Kanäle und führt ihn Sammel- oder Entsorgungspunkten zu, um Umweltverschmutzung zu verhindern und Luftqualitätsstandards einzuhalten. Das System arbeitet, indem es durch Ventilatoren oder Gebläse einen Unterdruck erzeugt, der staubbeladene Luft in Erfassungshauben saugt. Der erfasste Staub wird dann durch abgedichtete Kanäle mittels pneumatischer Förderung oder mechanischer Methoden zu Filtereinheiten oder Lagerbehältern transportiert. Übliche Materialien sind Kohlenstoffstahl, Edelstahl und glasfaserverstärkter Kunststoff. Wichtige Parameter bei der Auswahl sind Luftvolumenstrom (5000–50000 m³/h), statischer Druck (1500–6000 Pa), Filtereffizienz (99,5–99,9 % nach ISO 16890), Betriebstemperatur (-20 bis 80 °C), Betriebsdruck (1,0–1,6 MPa), Geräuschpegel (70–85 dB(A) nach ISO 3744), Leistungsaufnahme (5,5–110 kW), Spannung (380–690 V AC nach IEC 60038), Schutzart (IP54–IP65 nach IEC 60529), Staubsammelwirkungsgrad (99,5–99,9 % nach EN 1822), Filterfläche (20–500 m²) und Gewicht (500–5000 kg). Diese Werte sind Referenzbereiche und müssen für das konkrete Modell und den Anwendungsfall verifiziert werden. Das System interagiert mit vorgelagerten Prozessgeräten und nachgelagerten Entsorgungs- oder Recyclingsystemen. Zu den Verifikationsfragen gehören die Bestätigung der tatsächlichen Staubeigenschaften, der erforderlichen Erfassungsgeschwindigkeit, der Kanalanordnung und der Einhaltung lokaler Umweltvorschriften. Wartungssignale umfassen erhöhten Druckabfall über den Filtern, reduzierten Luftstrom, ungewöhnliche Geräusche oder Vibrationen sowie sichtbare Staubemissionen. Versagensgrenzen umfassen Filterdurchbruch, Kanalundichtigkeiten, Ventilatorausfall und unzureichende Erfassung aufgrund falscher Haubendimensionierung. Konsultieren Sie immer den Hersteller oder Lieferanten, um modellspezifische Werte und Normen zu bestätigen.

Funktionsprinzip

Das System erzeugt durch Ventilatoren oder Gebläse einen Unterdruck, um staubbeladene Luft in Erfassungshauben zu saugen. Der erfasste Staub wird dann durch abgedichtete Kanäle mittels pneumatischer Förderung oder mechanischer Methoden zu Filtereinheiten oder Lagerbehältern transportiert. Der Unterdruck verhindert, dass Staub in die Arbeitsumgebung entweicht, und die abgedichteten Kanäle verhindern Leckagen. Filtereinheiten trennen den Staub von der Luft, und die gereinigte Luft wird abgeführt oder rezirkuliert. Die Leistung des Systems hängt von der richtigen Dimensionierung von Ventilatoren, Kanälen und Filtern sowie von den Eigenschaften des Staubs und den Prozessbedingungen ab.

Hauptmaterialien

Kohlenstoffstahl, Edelstahl, Glasfaserverstärkter Kunststoff

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Luftvolumenstrom	5000–50000 m³/h	Select based on dust generation rate and capture velocity.
Statischer Druck	1500–6000 Pa	Must overcome duct resistance and filter pressure drop.
Filtereffizienz	99.5–99.9 %	For fine dust, use HEPA grade.ISO 16890
Betriebstemperatur	-20–80 °C	Higher temperatures require special filter media.
Betriebsdruck	1.0–1.6 MPa
Geräuschpegel	70–85 dB(A)	Consider acoustic enclosures for low-noise areas.ISO 3744
Leistungsaufnahme	5.5–110 kW	Depends on fan size and pressure.
Spannung	380–690 V AC	Three-phase, 50/60 Hz.IEC 60038
Schutzart	IP54–IP65	Higher rating for outdoor or washdown.IEC 60529
Abscheidegrad	99.5–99.9 %	For PM2.5, use HEPA filters.EN 1822
Filterfläche	20–500 m²	Determines air-to-cloth ratio.
Gewicht	500–5000 kg	Affects installation and foundation.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Absaughaube
Erfasst Staubpartikel direkt an der Entstehungsquelle
Material: Edelstahl
Luftkanal
Transportiert staubbeladene Luft von Sammelstellen zu Filtereinheiten
Material: Feuerverzinkter Stahl
Lüfter/Gebläse
Erzeugt Unterdruck zur Luftansaugung durch das System
Material: Gusseisen/Stahl
Filtereinheit
Trennt Staubpartikel aus dem Luftstrom
Material: Gewebe/Edelstahl
Staubauswurfmechanismus
Entfernt gesammelten Staub aus dem System zur Entsorgung
Material: Kohlenstoffstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 10 bar
Durchflussrate:	100 bis 10.000 m³/h
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

HolzstaubMetallpulverMineralstäube

Nicht geeignet: Explosive oder pyrophore Staubumgebungen

Auslegungsdaten

Staubentstehungsrate (kg/h)
Partikelgrößenverteilung (μm)
Erforderliche Erfassungseffizienz (%)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,5-2,0 m/s Fördergeschwindigkeit, 500-2000 Pa Unterdruckdifferenz

Belastungs- und Ausfallgrenzen

Staubkonzentration über 50 g/m³ am Filtereinlass, Partikelgeschwindigkeit unter 0,3 m/s verursacht Sedimentation

Zündung durch elektrostatische Entladung bei Staubwolkenkonzentrationen über der unteren Explosionsgrenze (UEG) von 20 g/m³ für Holzstaub, laminare Strömungsübergänge verursachen Partikelablagerung bei Reynolds-Zahlen unter 2000

Fertigungskontext

Staubbehandlungssystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Abrasive Abnutzung an Ventilatorlaufrädern und Kanälen

Ursache: Partikelfluss mit hoher Geschwindigkeit verursacht Erosion, insbesondere bei harten, eckigen Staubpartikeln wie Siliziumdioxid oder Metallfeinstaub

Staubansammlung und Brückenbildung in Trichtern/Silos

Ursache: Feuchtigkeitsaufnahme, schlechte Materialflusseigenschaften oder unzureichende Belüftung führen zu Verdichtung und Verstopfungen

Wartungsindikatoren

Ungewöhnliche Vibration oder Unwucht in Ventilator-/Motoreinheiten
Reduzierter Saugdruck oder sichtbarer Staubaustritt an Verbindungen und Dichtungen

Technische Hinweise

Implementierung von verschleißfesten Auskleidungen (Keramik, Polyurethan) in Hochgeschwindigkeitszonen und Installation von Erosionsüberwachungspatches
Aufrechterhaltung einer konsistenten Materialfeuchtekontrolle und Installation von Belüftungspads/Luftkanonen zur Verhinderung von Brückenbildung in Lagerbehältern

Konformität und Fertigungsnormen

Referenznormen

ISO 14644-1:2015 Reinräume und zugehörige ReinraumumgebungenANSI/ASHRAE Standard 52.2-2017 Prüfverfahren für allgemeine Lüftungs-Luftreinigungsgeräte zur Entfernungseffizienz nach PartikelgrößeDIN EN 779:2012 Partikelluftfilter für die allgemeine Lüftung

Fertigungsgenauigkeit

Kanalduchmesser: +/- 1,5 % des Nenndurchmessers
Filtergehäuse-Dichtflächenebenheit: 0,5 mm über jede 300 mm Länge

Qualitätsprüfung

Druckabfall-Lecktest für Kanäle und Behälter
Partikelzähler-Effizienztest für Filtereinheiten

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Feuchtigkeitseintritt über 5 % relative Luftfeuchtigkeit in der transportierten Luft → Staubagglomeration und Brückenbildung in Kanälen → Trockenmittel-Lufttrockner mit <2 % rF, beheizte Kanalabschnitte bei 40°C

Filterdifferenzdruck über 2500 Pa für 30 Minuten → Filtermaterialbruch und Staubdurchbruch → Differenzdruckgeber mit automatischen Bypassventilen bei 2000 Pa, Plisseefilterdesign mit 0,3 μm Porengröße

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
