Endeffektor-Halterung

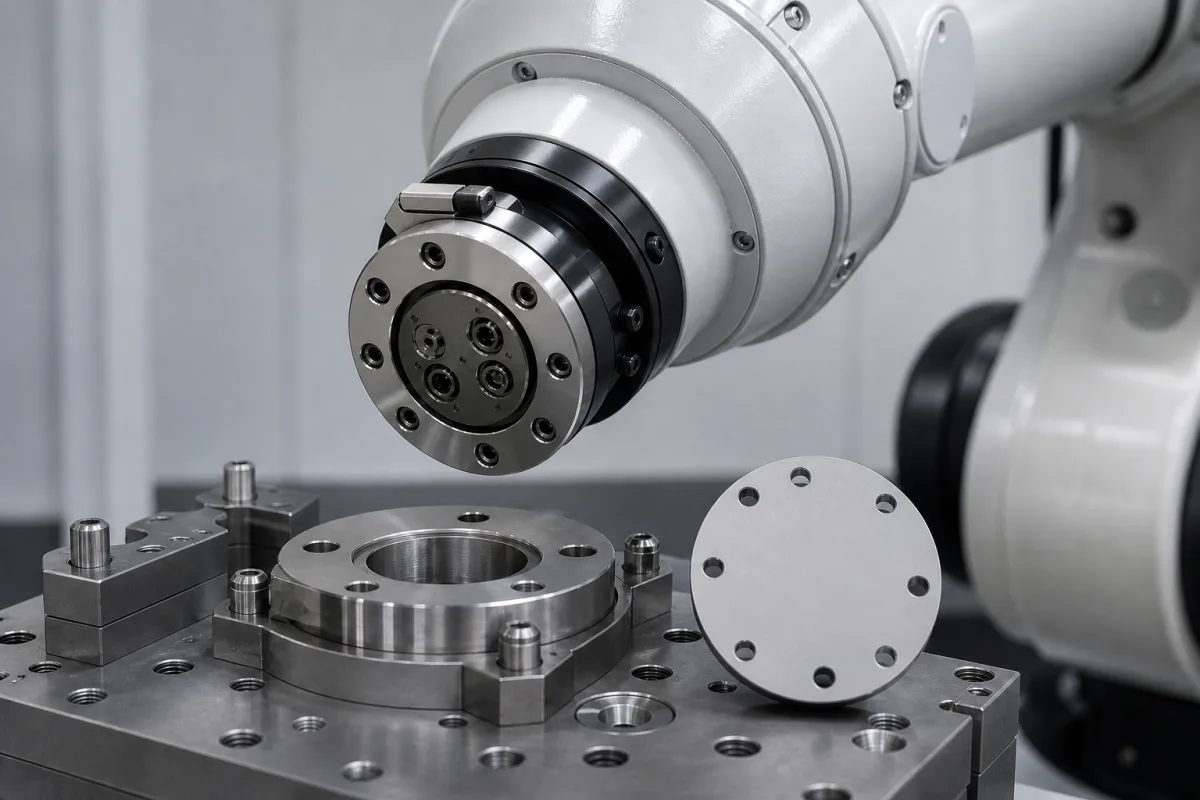

Die Endeffektor-Halterung ist eine mechanische Schnittstellenkomponente für Roboter-Manipulatoren. Sie wird am letzten Gelenk eines Roboterarms befestigt und bietet standardisierte Montagepunkte, Stromanschlüsse und Kommunikationsschnittstellen für austauschbare Endeffektoren wie Greifer, Schweißzangen oder Sensoren. Diese Komponente ist entscheidend für schnellen Werkzeugwechsel und zuverlässigen Betrieb in automatisierten Fertigungsumgebungen.

Die Halterung ist gemäß ISO 9409-1 konstruiert, die die mechanischen Schnittstellenmaße für Roboterhandgelenke und Werkzeuge definiert. Verfügbare Schnittstellengrößen reichen von ISO 50 bis ISO 200, mit Lochkreisdurchmessern von 31,5 mm bis 160 mm und Montagelochdurchmessern von 5,5 mm bis 18 mm. Diese Abmessungen gewährleisten Kompatibilität mit einer Vielzahl von Roboterflanschen und Endeffektoren.

Gefertigt aus Aluminiumlegierung (6061-T6 bis 7075-T6) oder Stahl bietet die Halterung ein Gleichgewicht zwischen Festigkeit und Gewicht. Das Gewicht der Halterung selbst liegt je nach Größe und Material zwischen 0,5 kg und 15 kg. Oberflächenbehandlungen umfassen Eloxieren oder Harteloxieren (gemäß MIL-A-8625), um Verschleißfestigkeit und Korrosionsschutz zu verbessern.

Die Halterung unterstützt eine maximale Nutzlast von 10 kg bis 500 kg und ein maximales Drehmoment von 50 N·m bis 2000 N·m, was sie für leichte bis schwere Anwendungen geeignet macht. Die Wiederholgenauigkeit beträgt ±0,01 mm bis ±0,05 mm (gemäß ISO 9283), und die Zentriergenauigkeit beträgt ±0,02 mm bis ±0,10 mm (gemäß ISO 9409-1), was präzise Ausrichtung für Aufgaben mit hoher Genauigkeit gewährleistet.

Der Betriebstemperaturbereich liegt zwischen -20°C und 80°C, und die Schutzart reicht von IP54 bis IP67 (gemäß IEC 60529), was Schutz vor Staub und Wasser in anspruchsvollen Umgebungen bietet.

Es ist wichtig zu beachten, dass die aufgeführten Werte Referenzbereiche für die Produktkategorie sind. Tatsächliche Spezifikationen können je nach Modell und Hersteller variieren. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten vor Beschaffung oder Integration.
