Technische Definition und Kernbaugruppe

Ein typisches Heiz-/Kühlelemente wird durch die Baugruppe aus Heizwendel/Widerstand und Wärmeübertragerrippen beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Thermische Steuerungskomponenten in Prozesskammern, die die Temperatur durch Heiz- oder Kühlfunktionen regeln.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

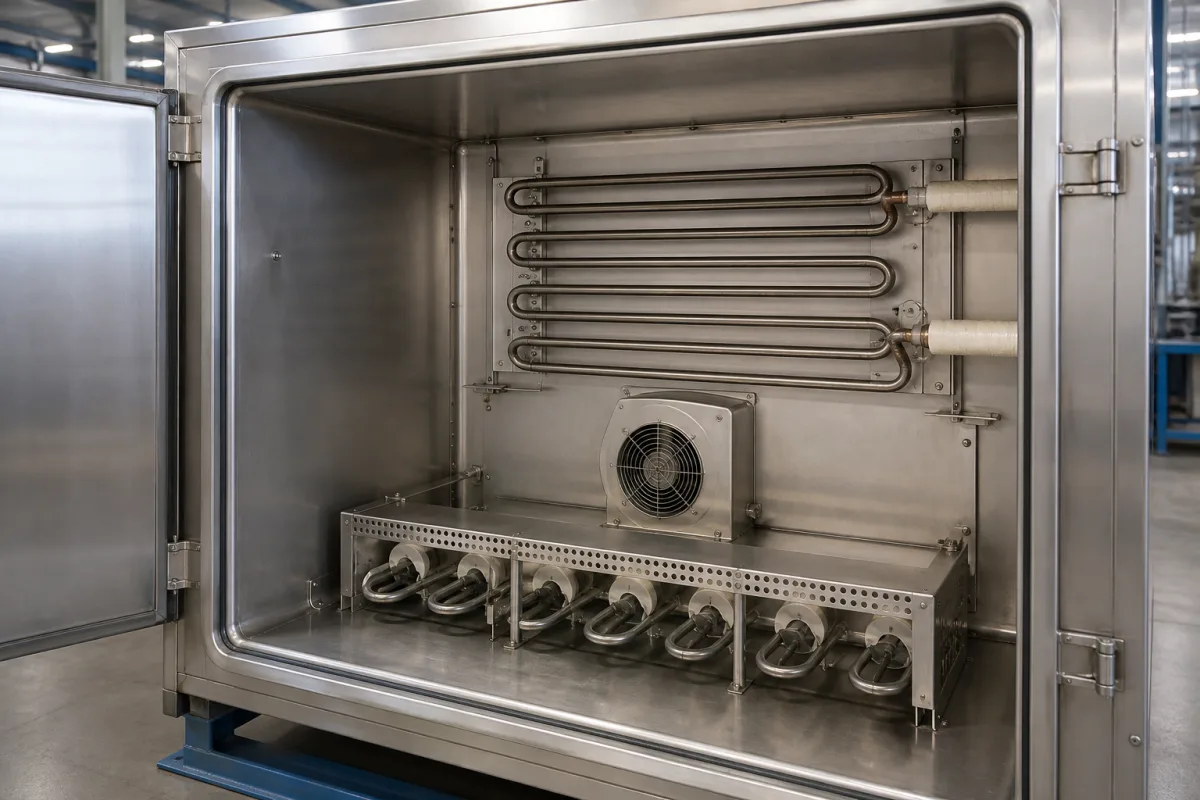

Heiz-/Kühlelemente in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Heiz-/Kühlelemente

Technische Definition

Heiz-/Kühlelemente sind kritische Komponenten, die in Prozesskammern integriert sind, um thermische Bedingungen während Fertigungsabläufen präzise zu steuern. Diese Elemente führen der Kammerumgebung oder den verarbeiteten Materialien direkt Wärme zu oder entziehen sie, wodurch temperaturabhängige Prozesse wie Aushärtung, Trocknung, Schmelzen, Verfestigung oder Wärmebehandlung ermöglicht werden. Sie arbeiten zusammen mit Temperatursensoren und Steuerungssystemen, um spezifische thermische Profile aufrechtzuerhalten, die für Produktqualität und Prozesseffizienz erforderlich sind.

Heizelemente wandeln typischerweise elektrische Energie durch Widerstand (Joulesche Erwärmung), Induktion oder Infrarotstrahlung in Wärme um. Kühlelemente entziehen Wärme durch Wärmeleitung (Wärmetauscher), Konvektion (Gebläse/Ventilatoren) oder Kältemittel-Kälteanlagen. Die Elemente reagieren auf Steuersignale von Temperaturüberwachungssystemen, um die Wärmeleistung anzupassen und die Kammer auf Zieltemperaturen zu halten.

Diese Komponenten sind in Konfigurationen mit Materialien wie Edelstahl, Nickel-Chrom-Legierungen, Keramik, Kupfer und Aluminium erhältlich. Die Nennleistung, ausgedrückt in Watt (W), gibt die Heiz- oder Kühlkapazität an und muss auf die spezifischen Anwendungsanforderungen abgestimmt sein. Die Auswahl des geeigneten Elements hängt von Faktoren wie dem erforderlichen Temperaturbereich, der Heiz-/Kühlrate, der Kammergröße und den thermischen Eigenschaften der verarbeiteten Materialien ab.

Bei der Spezifikation oder dem Austausch von Heiz-/Kühlelementen ist es wichtig, modellspezifische Parameter wie Nennleistung, physikalische Abmessungen, Montageschnittstellen und Kompatibilität mit dem vorhandenen Steuerungssystem zu überprüfen. Konsultieren Sie immer den rechtlichen Hersteller oder Lieferanten, um zu bestätigen, dass das ausgewählte Element die betrieblichen Anforderungen und Sicherheitsanforderungen Ihrer spezifischen Prozesskammer erfüllt. Regelmäßige Inspektionen auf Anzeichen von Verschleiß, Korrosion oder elektrischer Degradation werden empfohlen, um eine zuverlässige Leistung zu gewährleisten und unerwartete Ausfälle zu vermeiden.

Funktionsprinzip

Heizelemente wandeln elektrische Energie durch Widerstand (Joulesche Erwärmung), Induktion oder Infrarotstrahlung in Wärme um. Kühlelemente entziehen Wärme durch Wärmeleitung (Wärmetauscher), Konvektion (Gebläse/Ventilatoren) oder Kältemittel-Kälteanlagen. Sie reagieren auf Steuersignale von Temperatursensoren und -reglern, um die Wärmeleistung anzupassen und die Kammer auf Zieltemperaturen zu halten. Die Nennleistung (W) gibt die Kapazität an und muss auf die Anwendung abgestimmt sein.

Hauptmaterialien

Edelstahl, Nickel-Chrom-Legierungen, Keramik, Kupfer, Aluminiumlegierung

Komponenten / BOM

Heizwendel/Widerstand
Wandelt elektrische Energie durch Widerstand in Wärme um
Material: Nickel-Chrom-Legierung
Wärmeübertragerrippen
Erhöht die Oberfläche für effizienten Wärmeübergang
Material: Aluminium oder Kupfer
Isolierschicht
Minimiert Wärmeverlust zur umgebenden Kammer
Material: Keramikfaser oder Mineralwolle
Anschlussklemmen
Elektrische Anschlüsse für die Stromversorgung
Material: Kupfer oder Messing
Lüfter oder Gebläse
Bewegt Luft über die Oberflächen bei konvektionsgekühlten Ausführungen.
Kälteaggregat
Die Phasenwechsel-Version: Ein Kältekreislauf zieht die Kammer unter Umgebungstemperatur.
Induktionsspule
Erhitzt das Werkstück oder die Kammerwand durch Induktion statt durch ein Widerstandselement.
Infrarotelement
Strahlungsversion: Die Wärme erreicht das Gut als Infrarot, ohne die Luft dazwischen zu erwärmen.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 100 bar (atmosphärisch bis Hochdruck)
Durchflussrate:	0,1 bis 100 L/min (abhängig von der Konfiguration)
Betriebstemperatur:	-200°C bis +1200°C

Montage- und Anwendungskompatibilität

Wasser/Glykol-GemischeThermische Öle (z.B. Dowtherm)Prozessgase (z.B. N2, Ar)

Nicht geeignet: Hochkorrosive Säuren (z.B. konzentrierte Schwefelsäure) oder abrasive Suspensionen mit >40% Feststoffen

Auslegungsdaten

Erforderliche Wärmeübertragungsrate (kW)
Prozessflüssigkeitseigenschaften (Viskosität, spezifische Wärme)
Kammer-/Systemvolumen (L) oder Oberfläche (m²)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

200-1200°C mit ±5°C Regelgenauigkeit

Belastungs- und Ausfallgrenzen

1350°C für Heizelemente (Siliziumkarbid-Versprödung), -196°C für Kühlelemente (Flüssigstickstoff-Phasenwechselgrenze)

Thermische Ermüdung durch zyklische Spannungen über 250 MPa an Materialkorngrenzen aufgrund unterschiedlicher thermischer Ausdehnungskoeffizienten (z.B. 4,5×10⁻⁶/°C für Inconel vs. 11,5×10⁻⁶/°C für Kammerstahl)

Fertigungskontext

Heiz-/Kühlelemente wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Thermische Ermüdungsrissbildung

Ursache: Wiederholte Heiz- und Kühlzyklen verursachen Ausdehnungs-/Schrumpfspannungen, die zu Materialermüdung und Rissausbreitung führen, oft verstärkt durch schnelle Temperaturwechsel oder schlechtes thermisches Design.

Elektrischer Isolationsdurchschlag

Ursache: Degradation von Isoliermaterialien aufgrund von Feuchtigkeitseintritt, Kontamination oder Überhitzung, was zu Kurzschlüssen, Erdschlüssen oder reduzierter Heizeffizienz führt.

Wartungsindikatoren

Sichtbare Hotspots oder Verfärbungen auf der Elementoberfläche, die ungleichmäßige Erwärmung oder Isolationsversagen anzeigen
Hörbares Lichtbogen, Brummen oder Knacken während des Betriebs, das elektrische Fehler oder Feuchtigkeitspräsenz signalisiert

Technische Hinweise

Implementieren Sie gesteuerte Anfahr-/Abschaltverfahren, um thermischen Schock durch schrittweises Temperaturrampen zu minimieren
Halten Sie geeignete Umgebungskontrollen (Feuchtigkeit, Sauberkeit) aufrecht und führen Sie regelmäßige Isolationswiderstandstests durch, um elektrische Degradation zu verhindern

Konformität und Fertigungsnormen

Referenznormen

DIN EN 60335-1:2010 - Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche ZweckeDIN EN ISO 22007-4 - Bestimmung der Wärmeleitfähigkeit und Temperaturleitfähigkeit

Fertigungsgenauigkeit

Widerstandstoleranz: +/- 5% des Nennwerts
Ebenheit: 0,1 mm pro 100 mm Länge

Qualitätsprüfung

Isolationswiderstandstest (mindestens 100 MΩ bei 500V Gleichspannung)
Leckstromtest (maximal 0,75 mA bei Nennspannung)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Thermisches Durchgehen durch PID-Regler-Integral-Windup über 300°C/min Rampenrate → Keramik-Heizelementbruch bei 0,8× Streckgrenze aufgrund von thermischem Schock → Kaskadenregelung mit Vorsteuerungskompensation unter Verwendung von Echtzeit-Thermografie-Feedback

Kühlmittelflussreduktion unter 2,5 m/s, die laminar-turbulent-Übergangsversagen verursacht → Lokales Sieden an Wärmeübertragungsoberflächen über 1,2 MW/m² kritischem Wärmestrom → Redundante gepumpte Zweiphasen-Kühlkreisläufe mit Wirbeldurchflusssensoren, die bei 15% Flussabweichung auslösen
