Höhenregler

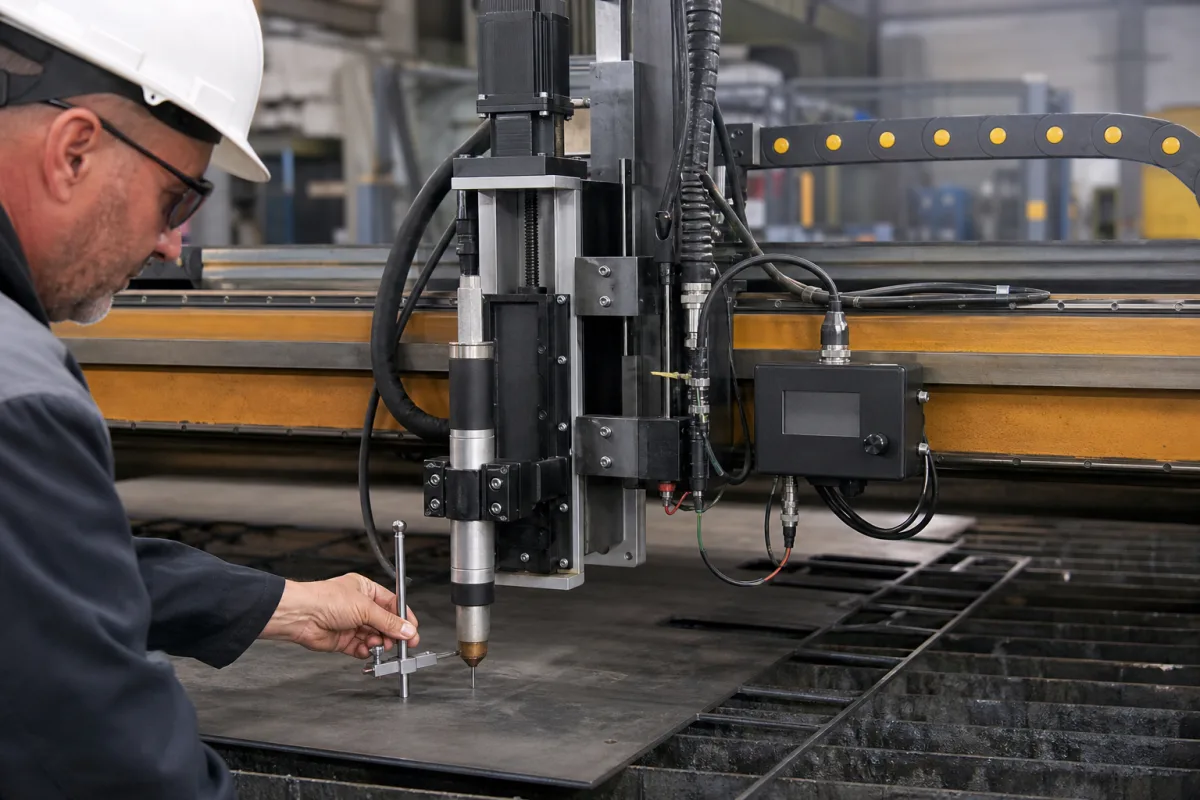

Der Höhenregler ist eine kritische Komponente von schweren CNC-Plasmaschneidanlagen, die die vertikale Position des Plasmabrenners relativ zum Werkstück automatisch einstellt und aufrechterhält. Er gewährleistet eine gleichbleibende Schnittqualität, indem er Materialverzug, Oberflächenunregelmäßigkeiten und thermische Verformungen während des Schneidprozesses ausgleicht. Der Regler verwendet kapazitive oder spannungsbasierte Sensortechnologie, um den Abstand zwischen Plasmabrenner und Werkstück zu erfassen. Er überwacht diesen Abstand kontinuierlich und sendet Signale an Servomotoren oder Linearantriebe, die die Brennerhöhe in Echtzeit anpassen und so während des gesamten Betriebs einen voreingestellten optimalen Schnittabstand aufrechterhalten. Diese Komponente ist für industrielle Umgebungen ausgelegt, mit einem Betriebstemperaturbereich von -10 bis 60 °C und Lagerung von -20 bis 70 °C, nicht kondensierend. Sie arbeitet mit einer Standard-24-V-Gleichstromversorgung (±10 %) mit einer Leistungsaufnahme zwischen 15 und 30 W, abhängig von der Last. Die Regelgenauigkeit wird innerhalb von ±0,1 mm gehalten, und die Ansprechzeit beträgt ≤50 ms für eine schnelle Korrektur von Blechverzug. Das Gerät verfügt über eine Hublänge, die pro Brenner von 100 bis 200 mm einstellbar ist, eine Hubkraft von 50 bis 100 N und ein Gewicht zwischen 2,5 und 4,5 kg. Es kommuniziert über RS485 mit Modbus-RTU-Protokoll. Das Gehäuse besteht aus Aluminiumlegierung, mit Edelstahlkomponenten, elektronischen Leiterplatten und Kupferdraht. Die Schutzart ist IP54 bis IP65 gemäß IEC 60529 und bietet Staub- und Spritzwasserschutz. Der Regler eignet sich zur Integration in CNC-Plasmaschneidsysteme, aber modellspezifische Werte und Normen müssen mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden. Die aufgeführten Parameter sind Referenzbereiche für Verzeichniszwecke und können je nach Modell und Anwendung variieren. Konsultieren Sie immer die Herstellerdokumentation für genaue Spezifikationen und Installationsanforderungen.
