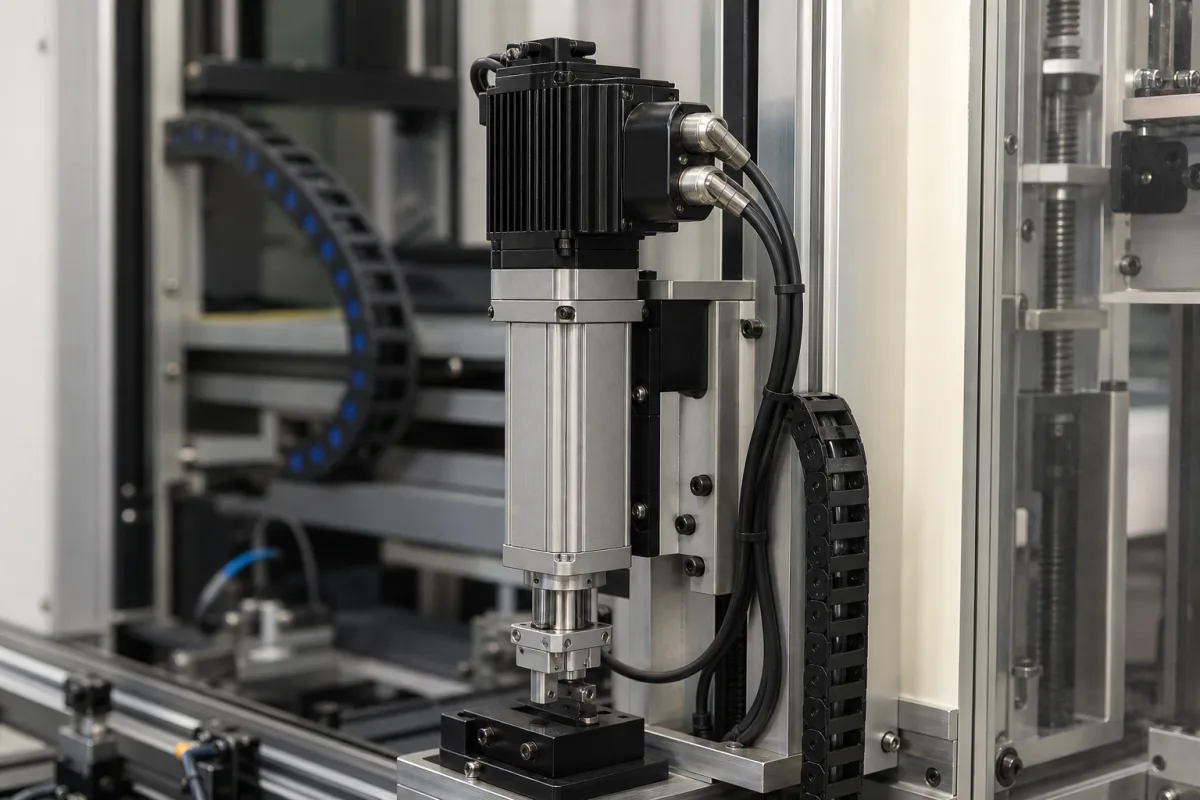

Servomotor/Aktor

In einem Höhenregelungssystem ist der Servomotor/Aktor die primäre Komponente, die für die Ausführung präziser vertikaler Positionierbefehle verantwortlich ist. Er empfängt Steuersignale vom Controller des Systems und wandelt sie in präzise lineare oder rotatorische Bewegungen um, um die Höhe der gesteuerten Plattform, des Werkzeugs oder der Baugruppe anzupassen. Seine Rolle ist entscheidend für die Erzielung der wiederholbaren, genauen und reaktionsschnellen Höhenverstellungen, die in automatisierten industriellen Prozessen erforderlich sind.

Das Gerät arbeitet nach dem Prinzip der geschlossenen Regelschleife. Ein Steuersignal mit geringer Leistung, typischerweise ein PWM-Signal oder ein digitaler Befehl, wird vom Hauptprozessor des Höhenreglers gesendet. Eine interne Steuerschaltung vergleicht dieses Befehlssignal mit dem Feedback von einem Positionssensor (z. B. Encoder, Potentiometer). Anschließend wird der Motor angetrieben, bis das Feedback mit der befohlenen Position übereinstimmt, wodurch eine geschlossene Regelung erreicht wird. Die Rotation des Motors wird oft über eine Leitspindel, Kugelumlaufspindel oder Zahnstangenmechanik in lineare Bewegung umgewandelt, um die endgültige Höhenverstellung zu erzeugen.

Typische Spezifikationen für solche Einheiten umfassen einen Nennleistungsbereich von 0,1–2,2 kW, ein Nenndrehmoment von 0,5–10 N·m und eine Nenndrehzahl von 1000–3000 U/min. Die Positioniergenauigkeit beträgt typischerweise ±0,05 mm, die Wiederholbarkeit ±0,02 mm. Die Eingangsspannung beträgt üblicherweise 220–380 V AC, das Steuersignal 0–10 V DC. Der Betriebstemperaturbereich liegt zwischen -10 und 40 °C. Die Schutzart ist IP54–IP65 gemäß IEC 60529, die Isolierstoffklasse F gemäß IEC 60085. Das Gewicht liegt zwischen 5–30 kg, der Wellendurchmesser zwischen 14–38 mm.

Zu den üblicherweise verwendeten Materialien gehören laminiertes Elektroband für Rotor und Stator, Kupferwicklungen, Neodym-Magnete, Aluminiumlegierung für das Gehäuse und Edelstahl für Welle und Schrauben. Diese Komponenten werden ausgewählt, um die mechanischen und elektrischen Anforderungen der Anwendung zu erfüllen.

Bei der Auswahl eines Servomotors/Aktors für einen Höhenregler ist es wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren. Die aufgeführten Parameter sind Referenzbereiche und müssen für das tatsächliche Modell und die Anwendung bestätigt werden. Konsultieren Sie immer die Herstellerdokumentation für genaue Spezifikationen und Konformitätsinformationen.

Das Gerät empfängt ein Steuersignal mit geringer Leistung (typischerweise PWM oder digital) vom Hauptprozessor des Höhenreglers. Eine interne Steuerschaltung vergleicht dieses Befehlssignal mit dem Feedback von einem Positionssensor (z. B. Encoder, Potentiometer). Anschließend wird der Motor angetrieben, bis das Feedback mit der befohlenen Position übereinstimmt, wodurch eine geschlossene Regelung erreicht wird. Die Rotation des Motors wird oft über eine Leitspindel, Kugelumlaufspindel oder Zahnstangenmechanik in lineare Bewegung umgewandelt, um die endgültige Höhenverstellung zu erzeugen.
