Produktspezifikationen

Technische Details und Fertigungskontext für Schräg-/Kegelräder

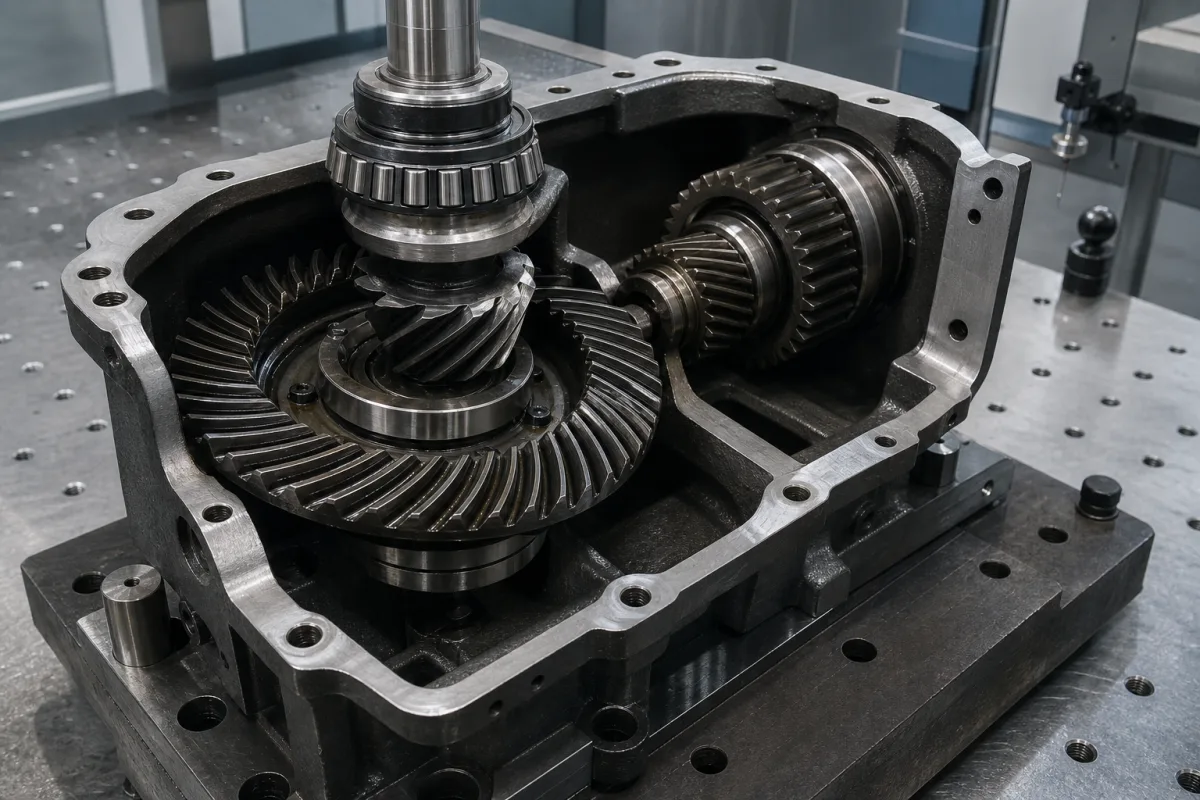

Technische Definition

Schräg- und Kegelräder sind kritische Komponenten in einem Hauptantriebsgetriebe, die für die Übertragung von Drehmoment und Drehbewegung zwischen sich schneidenden oder nicht parallelen Wellen verantwortlich sind. Schrägverzahnungen bieten einen ruhigen, leisen Betrieb mit hoher Lastkapazität, während Kegelräder die Kraftübertragung in verschiedenen Winkeln, typischerweise 90 Grad, ermöglichen. Zusammen bilden sie wesentliche Elemente des Kraftübertragungssystems des Getriebes. Diese Zahnräder werden typischerweise aus legiertem Stahl, einsatzgehärtetem Stahl oder zementiertem Stahl hergestellt, um Haltbarkeit und Verschleißfestigkeit zu gewährleisten. Zu den wichtigsten Parametern gehören Modul (1–12 mm), Zähnezahl (12–120), Eingriffswinkel (20° nach ISO 53), Schrägungswinkel (15–30° für Schrägverzahnungen), Achswinkel (90° für Kegelräder), Übersetzungsverhältnis (1–5), Genauigkeitsgrad (6–8 nach ISO 1328), Oberflächenhärte (58–62 HRC), Kernhärte (30–40 HRC), maximales Drehmoment (100–5000 N·m), maximale Drehzahl (3000–6000 U/min), Betriebstemperatur (-20 bis 80°C), Werkstoffgüte (20CrMnTi nach GB/T 3077) und Gewicht (5–200 kg). Diese Werte sind Referenzbereiche für Industriegetriebe und müssen für spezifische Anwendungen verifiziert werden. Die Zahnräder arbeiten nach dem Prinzip des Zahneingriffs, um die Eingangsdrehbewegung in eine Ausgangsbewegung mit geänderten Drehzahl- und Drehmomenteigenschaften basierend auf dem Übersetzungsverhältnis umzuwandeln. Die richtige Auswahl erfordert die Berücksichtigung von Last, Drehzahl, Ausrichtung und Schmierung. Die Verifizierung modellspezifischer Werte und Normen mit dem Hersteller oder Lieferanten ist unerlässlich.

Funktionsprinzip

Schrägverzahnungen arbeiten mit geneigten Zähnen, die allmählich in Eingriff kommen, wodurch Geräusche und Vibrationen reduziert werden, während Kraft zwischen parallelen Wellen übertragen wird. Kegelräder haben konische Zähne, die kämmen, um Bewegung zwischen sich schneidenden Wellen, typischerweise im rechten Winkel, zu übertragen. Beide Zahnradtypen wandeln die Eingangsdrehbewegung in eine Ausgangsbewegung mit geänderten Drehzahl- und Drehmomenteigenschaften basierend auf ihrem Übersetzungsverhältnis um. Der allmähliche Eingriff der Schrägverzahnung ermöglicht einen ruhigeren Betrieb und eine höhere Lastkapazität, während Kegelräder die Winkelübertragung ermöglichen. Das Übersetzungsverhältnis bestimmt die Drehzahl- und Drehmomentumwandlung, und der Genauigkeitsgrad beeinflusst Leistung und Geräusch. Richtige Schmierung und Ausrichtung sind für einen effizienten Betrieb und Langlebigkeit entscheidend.

Hauptmaterialien

Legierter Stahl, Einsatzgehärteter Stahl, Aufkohlter Stahl

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Modul	1–12 mm	Determines tooth size; standard ranges for industrial gearboxes.ISO 54
Zähnezahl	12–120	Affects gear ratio and size.
Eingriffswinkel	20 °	Standard for most gears; 14.5° or 25° for special applications.ISO 53
Schrägungswinkel	15–30 °	For helical gears; affects axial thrust and smoothness.
Achswinkel	90 °	Typical for bevel gears; can be other angles.
Übersetzungsverhältnis	1–5	Single stage; higher ratios may require multiple stages.
Genauigkeitsklasse	6–8	Higher grade for high-speed or precision applications.ISO 1328
Oberflächenhärte	58–62 HRC	Case-hardened steel; lower for through-hardened.ISO 6336
Kernhärte	30–40 HRC	Ensures toughness; lower for softer materials.ISO 6336
Maximales Drehmoment	100–5000 N·m	Depends on size and material; for industrial gearboxes.
Maximale Drehzahl	3000–6000 rpm	Limited by pitch line velocity and lubrication.
Betriebstemperatur	-20–80 °C	For standard lubricants; higher with synthetic oils.
Werkstoffgüte	20CrMnTi	Case-hardening steel; alternatives: 17CrNiMo6, 42CrMo4.GB/T 3077
Gewicht	5–200 kg	Depends on size and material; for typical gearbox gears.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Zahnradzähne
Primäre Kontaktflächen für Drehmomentübertragung und Bewegungsübertragung
Material: Vergüteter Stahl
Zahnradnabe
Zentrale Befestigungssektion zur Verbindung von Zahnrad und Welle
Material: Stahllegierung

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Bis zu 500 MPa Kontaktdruck
Weitere Spezifikationen:	Maximale Eingangsdrehzahl: 10.000 U/min, erforderliche Schmierung: ISO VG 68-320
Betriebstemperatur:	-40 °C bis 150 °C

Montage- und Anwendungskompatibilität

Industriegetriebeöl (mineralisch/synthetisch)Fettgeschmierte geschlossene SystemeSaubere Luft-/Trockengasumgebungen

Nicht geeignet: Abrasive Suspensionen oder partikelbeladene Fluide ohne Filtration

Auslegungsdaten

Eingangsdrehmoment (Nm)
Wellenwinkel (Grad)
Erforderliches Übersetzungsverhältnis

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

Kontaktspannung 800-1200 MPa, Biegespannung 300-500 MPa, Temperatur -40 °C bis 120 °C, Drehzahl 1000-6000 U/min.

Belastungs- und Ausfallgrenzen

Kontaktspannung überschreitet 1500 MPa (Pitting-Initiation), Biegespannung überschreitet 700 MPa (Zahnbruch), Temperatur überschreitet 150 °C (Schmierstoffzersetzung), Fehlausrichtung überschreitet 0,05 mm/mm.

Hertzsche Pressung überschreitet die Streckgrenze des Materials und verursacht Oberflächenpitting; Biegeermüdung am Zahnfuß aufgrund zyklischer Belastung, die die Dauerfestigkeit überschreitet; thermische Ausdehnungsdifferenz zwischen Stahlverzahnung (α=11,5×10⁻⁶/°C) und Gehäuse verursacht Bindung.

Fertigungskontext

Schräg-/Kegelräder wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Zahnflankenermüdung (Pitting und Ausbröckeln)

Ursache: Oberflächenermüdung aufgrund wiederholter hoher Kontaktspannungen, oft durch unzureichende Schmierung, Fehlausrichtung oder Überlastung, was zu Materialermüdung und unterirdischer Rissausbreitung führt.

Zahnfußermüdungsbruch

Ursache: Übermäßige Biegespannungen an der Zahnfußrundung durch Stoßbelastungen, Fehlausrichtung oder ungeeignete Getriebeauslegung, was zu Rissbildung und -ausbreitung durch den Zahnquerschnitt führt.

Wartungsindikatoren

Abnormale hochfrequente Vibration oder hörbare Schleif-/Klickgeräusche während des Betriebs, die auf Zahnschäden oder Fehlausrichtung hinweisen.
Sichtbare Metallabriebpartikel im Schmieröl oder um das Getriebegehäuse herum, die auf aktiven Verschleiß oder Pitting hindeuten.

Technische Hinweise

Durchführung einer präzisen Ausrichtung während der Installation und regelmäßige Laserausrichtungsprüfungen, um ungleichmäßige Lastverteilung und Biegespannungen zu minimieren.
Verwendung hochwertiger, viskositätsangepasster Schmierstoffe mit Verschleißschutzadditiven sowie strikte Einhaltung von Ölanalysen- und Filterspülplänen, um Kontamination zu verhindern und eine ausreichende Schmierfilmdicke sicherzustellen.

Konformität und Fertigungsnormen

Referenznormen

ISO 1328-1:2013 (Zylinderräder - ISO-System der Flankentoleranzklassifikation)ANSI/AGMA 2009-B01 (Kegelrad-Klassifikation, Toleranzen und Messverfahren)DIN 3961 (Toleranzen für Zylinderradverzahnungen)

Fertigungsgenauigkeit

Zahnprofilabweichung: ±0,02 mm
Bohrungsdurchmessertoleranz: H7 (ISO-Norm)

Qualitätsprüfung

Zahneingriffsmusterprüfung
Koordinatenmessgerät (KMG) dimensionale Verifizierung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Unzureichende Schmierfilmdicke <0,5 µm → Oberflächenfressen und adhäsiver Verschleiß an Zahnflanken → Druckumlaufschmiersystem mit mindestens 0,8 µm Filmdicke bei 40 °C Viskosität

Wellenfehlausrichtung >0,1° winklig oder >0,05 mm parallel → Kantenbelastung verursacht lokalisierte Kontaktspannung >1800 MPa → Gekröpftes Zahnprofil mit 0,02 mm Krönungshöhe und sphärische Rollenlager mit <0,03° Fehlausrichtungstoleranz

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
