Mensch-Maschine-Interface-Panel

Auf Basis strukturierter CNFX-Herstellerprofile wird Mensch-Maschine-Interface-Panel im Bereich Maschinen- und Anlagenbau anhand von Bildschirmgröße bis Auflösung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Mensch-Maschine-Interface-Panel wird durch die Baugruppe aus Berührungsbildschirm-Anzeige und Prozessorplatine beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Steuerungs-Interface-Panel, das es Bedienern ermöglicht, industrielle Maschinen und Prozesse innerhalb eines zentralen Steuerungssystems zu überwachen und zu bedienen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

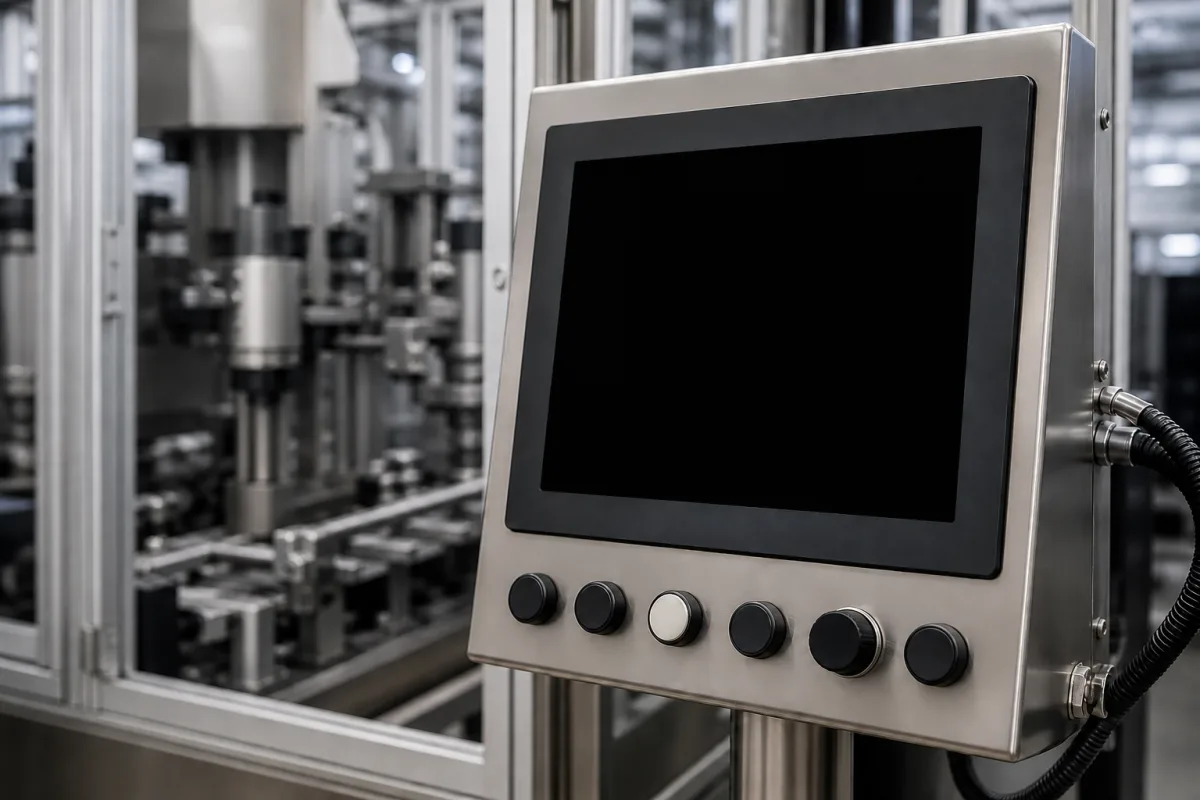

Mensch-Maschine-Interface-Panel in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Mensch-Maschine-Interface-Panel

Technische Definition

Das Mensch-Maschine-Interface (HMI)-Panel ist eine kritische Komponente eines zentralen Steuerungssystems und dient als primäre Schnittstelle zwischen menschlichen Bedienern und automatisierten Maschinen oder Prozessen. Es besteht typischerweise aus einem Display (Touchscreen oder mit physischen Tasten) und Eingabegeräten, die Echtzeitdaten, Systemstatus, Alarme und Prozessvariablen anzeigen. Bediener verwenden das HMI-Panel, um Befehle zu erteilen, Sollwerte anzupassen, Alarme zu bestätigen und den Gesamtbetrieb zu überwachen, was eine effiziente Überwachung und Steuerung von einem zentralen Standort aus ermöglicht. Das Panel ist für die Integration in industrielle Umgebungen ausgelegt, mit einer Frontblende aus Polycarbonat oder Acryl und einem Gehäuse aus Aluminium oder Stahl. Es enthält elektronische Komponenten wie Leiterplatte, Displaymodul und Touch-Sensor. Typische Spezifikationen umfassen Bildschirmgrößen von 7 bis 15 Zoll, Auflösungen von 800×480 bis 1920×1080 Pixeln, Hintergrundbeleuchtung von 300 bis 1000 cd/m², Betriebstemperatur von -20 bis 60°C, Lagertemperatur von -30 bis 70°C, Luftfeuchtigkeit von 10% bis 90% RH (nicht kondensierend), Schutzarten von IP54 bis IP65 gemäß IEC 60529, Eingangsspannung von 24 V DC ±10%, Leistungsaufnahme von 10 bis 30 W, Prozessorgeschwindigkeiten von 600 MHz bis 1,6 GHz, Speicher von 256 bis 1024 MB, Speicherplatz von 512 bis 4096 MB und Gewicht von 1,5 bis 5,0 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Das HMI-Panel unterstützt Kommunikationsprotokolle wie Ethernet/IP, Modbus und Profibus, die den Datenaustausch mit SPSen und anderen Steuerungen ermöglichen. Es ist wichtig, modellspezifische Werte und Normen vor der Beschaffung oder Installation mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen.

Funktionsprinzip

Das HMI-Panel funktioniert, indem es Daten von verschiedenen Sensoren, Steuerungen (wie SPSen) und anderen Systemkomponenten über Kommunikationsprotokolle (z.B. Ethernet/IP, Modbus, Profibus) empfängt. Es verarbeitet diese Daten, um grafische Darstellungen (Mimiken, Trends, Dashboards) auf seinem Display zu rendern. Benutzereingaben (Berührungen, Tastendrücke) werden erfasst, in Steuerbefehle übersetzt und an die Steuerungen zurückgesendet, um Aktionen wie das Starten/Stoppen von Motoren, das Einstellen von Ventilen oder das Ändern von Prozessparametern auszuführen, wodurch der Regelkreis zwischen Bediener und Maschine geschlossen wird.

Hauptmaterialien

Polycarbonat oder Acryl (Frontblende/Anzeige), Aluminium oder Stahl (Gehäuse/Chassis), Elektronische Komponenten (Leiterplatte, Displaymodul, Touchsensor)

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Bildschirmgröße	7–15 Zoll	Larger screens for complex processes
Auflösung	800×480–1920×1080 Pixel	Higher resolution for detailed graphics
Hintergrundbeleuchtung	300–1000 cd/m²	Higher for outdoor visibility
Betriebstemperatur	-20–60 °C	Extended range for harsh environments
Lagertemperatur	-30–70 °C	Protect from extreme conditions
Luftfeuchtigkeit	10–90 % RH	Non-condensing
Schutzart	IP54–IP65	IP65 for washdown areasIEC 60529
Eingangsspannung	24 ±10% V DC	Wide range for industrial supplies
Leistungsaufnahme	10–30 W	Lower for energy efficiency
Prozessor	600 MHz–1.6 GHz	Faster for complex animations
Arbeitsspeicher	256–1024 MB	More for data logging
Speicher	512–4096 MB	Flash storage for recipes
Gewicht	1.5–5.0 kg	Depends on size and options

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Berührungsbildschirm-Anzeige
Bietet visuelle Ausgabe von Prozessdaten und grafischer Benutzeroberfläche; akzeptiert Berührungseingaben vom Bediener.
Material: Glas mit kapazitiver oder resistiver Sensorlage
Prozessorplatine
Führt die HMI-Software aus, verarbeitet Daten für die Anzeige und übernimmt die Kommunikation mit den Steuerungen.
Material: Glasfaserverstärkte Leiterplatte mit eingebetteter CPU und Speicherchips
Kommunikationsschnittstellenmodul
Verwaltet die physikalische und protokollbezogene Kommunikation mit externen SPS, Sensoren und Netzwerken.
Material: Glasfaserverstärkte Leiterplatte mit Kommunikationschips (Ethernet, seriell)
Frontblende/Gehäuse
Schützt interne Komponenten, bietet Befestigungsmöglichkeiten und definiert das Frontdesign sowie die Haltbarkeit des Panels.
Material: Polycarbonat oder Aluminium

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	N/V (Panel steht nicht in direktem Kontakt mit Prozessmedien)
Durchflussrate:	N/V (nicht anwendbar für Durchfluss)
Betriebstemperatur:	-20°C bis +70°C

Montage- und Anwendungskompatibilität

Saubere SteuerraumumgebungenWerkshallen mit moderatem StaubaufkommenBereiche mit Reinigungsanforderungen

Nicht geeignet: Explosionsgefährdete Bereiche (ATEX-Zone 0/1) ohne zusätzliche Zertifizierung

Auslegungsdaten

Panel-Einbauausschnittmaße
Erforderliche Kommunikationsprotokolle (z. B. Ethernet/IP, Profinet, Modbus)
Anzahl und Art der benötigten Bedienereingaben (Touchscreen-Größe, physische Tasten, Not-Aus)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0-60°C Umgebungstemperatur, 20-80 % relative Luftfeuchtigkeit nicht kondensierend, 85-264 VAC Eingangsspannung, 47-63 Hz Frequenz

Belastungs- und Ausfallgrenzen

Umgebungstemperatur über 70°C für >30 Minuten, relative Luftfeuchtigkeit >95 % für >1 Stunde, Eingangsspannung über 300 VAC oder unter 70 VAC, Touchscreen-Kapazitätsmessabweichung >15 % vom kalibrierten Basiswert

Thermische Ausdehnungsdifferenz zwischen LCD-Glas (CTE 8,5×10⁻⁶/K) und Aluminiumblende (CTE 23,1×10⁻⁶/K) verursacht Delamination, Feuchtigkeitseintritt über IPC-A-610 Klasse-3-Grenzen führt zu dendritischem Wachstum auf 0,4 mm Raster-Leiterplattenbahnen, Elektrolytkondensator-Elektrolytverdampfung mit Arrhenius-Beschleunigungsfaktor von 2,0 pro 10°C über 85°C

Fertigungskontext

Mensch-Maschine-Interface-Panel wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Touchscreen-Degradation

Ursache: Wiederholte mechanische Belastung durch Benutzerinteraktionen, Umgebungskontaminationen (Staub, Öle) und UV-Exposition, die zu Delamination, toten Zonen oder nicht reagierenden Bereichen führen.

Elektronische Komponentenausfälle

Ursache: Thermisches Zyklieren, Stromspitzen oder Feuchtigkeitseintritt, die Kondensatorleckagen, Lötstellenermüdung oder IC-Fehlfunktionen verursachen, oft verstärkt durch unzureichende Belüftung oder unzureichende Netzfilterung.

Wartungsindikatoren

Intermittierendes Bildschirmflackern, Geisterberührungen oder vollständige Nichtreaktion während des Betriebs.
Hörbares Summen oder Brummen vom Panelgehäuse oder sichtbare Verfärbung/Brandgeruch, die auf Überhitzung oder elektrisches Überschlagen hinweisen.

Technische Hinweise

Regelmäßige Reinigung mit herstellergenehmigten, nicht abrasiven Lösungen und weichen Tüchern durchführen, um Kontaminationsansammlungen zu verhindern, und Schutzfolien oder Gehäuse in rauen Umgebungen installieren.
Angemessene Umgebungskontrolle (stabile Temperatur/Feuchtigkeit) sicherstellen, Überspannungsschutzgeräte oder unterbrechungsfreie Stromversorgungen verwenden und periodische Infrarot-Thermografie-Scans durchführen, um Überhitzungskomponenten im Frühstadium zu erkennen.

Konformität und Fertigungsnormen

Referenznormen

ISO 9241-210:2019 (Ergonomie der Mensch-System-Interaktion)ANSI/ISA-101.01-2015 (Mensch-Maschine-Schnittstellen für Prozessautomatisierungssysteme)DIN EN 614-1:2006 (Sicherheit von Maschinen - Ergonomische Gestaltungsgrundsätze)

Fertigungsgenauigkeit

Touchscreen-Ausrichtung: +/-0,5 mm
Tastenbetätigungskraft: 1,5 N +/-0,2 N

Qualitätsprüfung

IP-Schutzarttest (Schutz gegen Eindringen)
Elektromagnetische Verträglichkeit (EMV)-Test

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

LED-Treiberstrom für Hintergrundbeleuchtung übersteigt 120 % des Nennwerts von 350 mA für >100 ms aufgrund von PWM-Controller-Rückkopplungsschleifenoszillation bei 150 kHz Resonanz → LED-thermisches Durchgehen verursacht Sperrschichttemperatur >150°C, führt zu Phosphorschichtdegradation und Leuchtdichteabfall unter 200 cd/m² → Strombegrenzungsschutz mit 100 ms Ansprechzeit implementieren, Ferritperlenfilter an Treiberausgängen zur Unterdrückung von 100-200 kHz Oszillationen hinzufügen, thermisches Epoxidharz mit 8 W/(m·K) Leitfähigkeit für LED-Montage verwenden

Touchscreen-Controller-IC erleidet Latch-up durch ESD-Ereignisse über 8 kV Kontaktentladung gemäß IEC 61000-4-2, aufgrund unzureichendem Guard-Ring-Abstand von 0,25 mm in 180 nm CMOS-Prozess → Controller zieht >500 mA Ruhestrom, verursacht lokale Erwärmung auf 125°C, dauerhafter Verlust der Touch-Koordinatengenauigkeit über ±2 mm Toleranz hinaus → TVS-Dioden mit 5 pF Kapazität und 3,3 V Klemmspannung an allen I/O-Ports implementieren, 1,5 mm Guard-Ring-Abstand im IC-Layout hinzufügen, Watchdog-Timer integrieren, der den Controller nach 50 ms abnormalen Stromzugs zurücksetzt

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von Mensch-Maschine-Interface-Panel

Herstellerprofile mit passender Produktionsfähigkeit in China.

Hersteller eintragen

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür Mensch-Maschine-Interface-Panel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Kommunikationsprotokolle unterstützt das HMI-Panel?

Das HMI-Panel unterstützt gängige industrielle Protokolle wie Ethernet/IP, Modbus und Profibus, wie in den Quellfakten aufgeführt. Diese ermöglichen den Datenaustausch mit SPSen und anderen Steuerungen. Für spezifische Protokollunterstützung wenden Sie sich an den Hersteller.

Was sind typische Bildschirmgrößen und Auflösungen?

Typische Bildschirmgrößen reichen von 7 bis 15 Zoll und Auflösungen von 800×480 bis 1920×1080 Pixeln. Dies sind Referenzbereiche; die genauen Werte hängen vom Modell ab und müssen mit dem Lieferanten bestätigt werden.

Was ist der Betriebstemperaturbereich?

Der Betriebstemperaturbereich liegt bei -20 bis 60°C, mit einer Lagertemperatur von -30 bis 70°C. Die Luftfeuchtigkeit sollte 10-90% RH nicht kondensierend betragen. Dies sind allgemeine Bereiche; verifizieren Sie für Ihre Umgebung.

Welche Schutzarten sind verfügbar?

Die Schutzart reicht von IP54 bis IP65 gemäß IEC 60529. IP65 ist für Abwaschbereiche geeignet. Die tatsächliche Schutzart hängt vom Modell ab; bestätigen Sie mit dem Hersteller.
