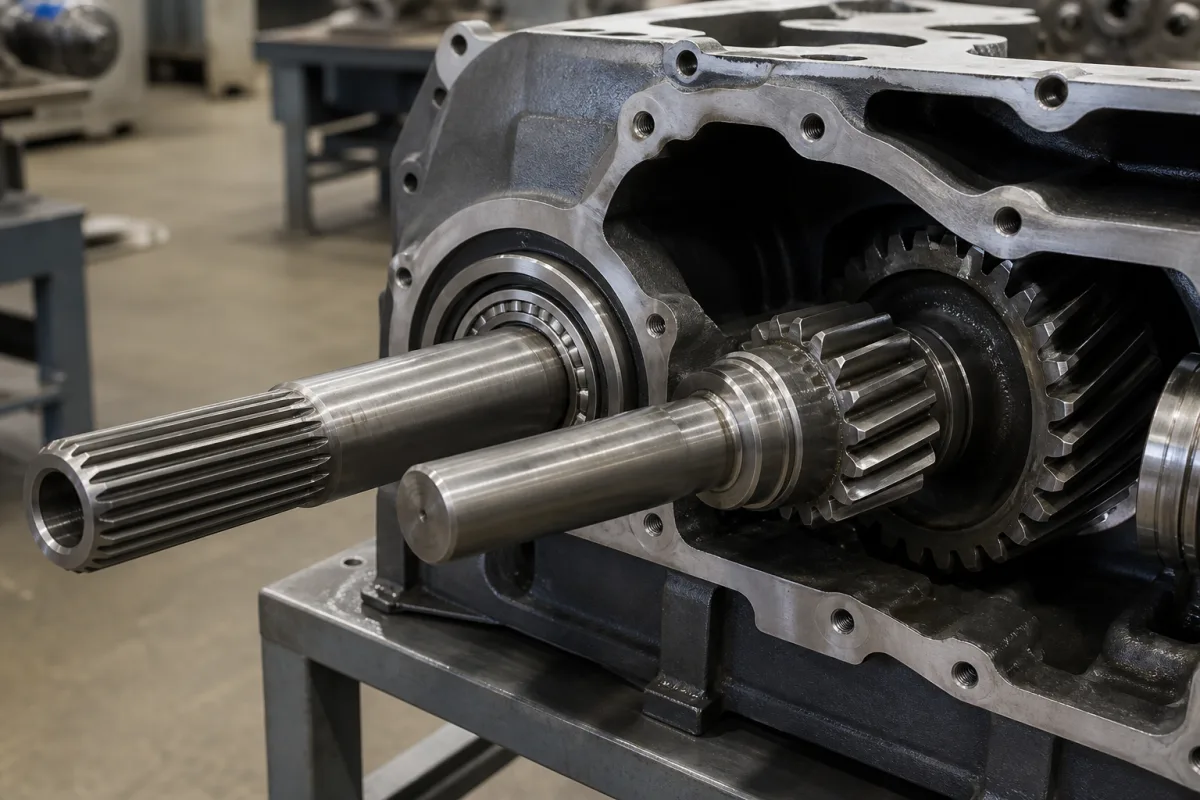

Eingangswelle und Ritzel

Die Eingangswelle und das Ritzel sind eine kritische Antriebskomponente im Hauptgetriebe, die die Rotationsleistung von der Antriebsmaschine (z. B. Motor) aufnimmt. Die Eingangswelle überträgt das Drehmoment auf das integrierte Ritzel, das mit einem größeren Zahnrad (typischerweise dem Hauptrad oder einem Zwischenrad) kämmt, um die erste Stufe der Drehzahlreduzierung und Drehmomentvervielfachung zu erreichen und das grundlegende Übersetzungsverhältnis für das gesamte Getriebesystem festzulegen. Diese Komponente wird typischerweise aus legiertem Stahl wie 4140 oder 4340 hergestellt, einsatzgehärtet oder karbonisiert, um eine Oberflächenhärte von 58–62 HRC zu erreichen, was Verschleißfestigkeit und Ermüdungslebensdauer gewährleistet. Wichtige Designparameter umfassen Modul (1,5–4 mm), Anzahl der Ritzelzähne (12–25), Eingriffswinkel (20°), Schrägungswinkel (10–35°) und Zahnflankenqualität (DIN 6–7). Der Durchmesser der Eingangswelle reicht von 20–80 mm, die Wellenlänge von 100–500 mm, abhängig vom Getriebelayout. Das Nenndrehmoment beträgt 500–5000 N·m, die maximale Drehzahl bis zu 6000 U/min, und der Betriebstemperaturbereich liegt bei -20 bis 80°C. Das Gewicht der Komponente variiert zwischen 5–50 kg. Beispiele für Materialgüten umfassen 20CrMnTi nach GB/T 3077. Die Oberflächengüte ist mit 0,4–0,8 μm Ra spezifiziert, und Normen wie ISO 54, ISO 53, ISO 6336, ISO 1302 und DIN 3962 werden zur Verifizierung herangezogen. Bei der Auswahl oder Überprüfung dieser Komponente bestätigen Sie die genauen Werte für Modul, Zähnezahl, Härte usw. mit dem Hersteller oder Lieferanten, da diese Werte Referenzbereiche sind und für die spezifische Anwendung validiert werden müssen. Das Funktionsprinzip der Komponente beruht auf dem Übersetzungsverhältnis, um die Drehzahl zu reduzieren und das Drehmoment zu erhöhen, und ihre Leistung ist entscheidend für die Effizienz und Zuverlässigkeit des gesamten Getriebes.

Rotationskraft (Drehmoment) wird auf die Eingangswelle ausgeübt. Diese Rotation wird direkt auf das Ritzel übertragen, das auf der Welle bearbeitet oder befestigt ist. Das Ritzel mit kleinerem Durchmesser und weniger Zähnen kämmt mit einem größeren Gegenrad. Gemäß den Prinzipien des Übersetzungsverhältnisses reduziert dieser Eingriff die Drehzahl, während das Ausgangsdrehmoment proportional erhöht wird, das an die nachfolgenden Getriebestufen weitergegeben wird. Der Zahneingriff muss korrekt ausgerichtet und geschmiert sein, um Verschleiß und Geräusche zu minimieren. Der Schrägungswinkel, falls vorhanden, ermöglicht einen ruhigeren Eingriff. Die Härte und Oberflächengüte der Zähne sind entscheidend für die Beständigkeit gegen Grübchenbildung und Biegeermüdung. Der Durchmesser und die Länge der Eingangswelle müssen mit den Kupplungs- und Lagerstellen übereinstimmen. Das Drehmoment und die maximale Drehzahl sind durch die Materialfestigkeit und den dynamischen Auswuchtzustand begrenzt. Die Betriebstemperatur beeinflusst die Viskosität des Schmiermittels und die Materialeigenschaften. Regelmäßige Inspektionen auf Verschleißmuster, Grübchen oder Risse sind erforderlich, um Ausfälle zu vermeiden.
