IR-Trocknungs-/Härtungstunnel

Auf Basis strukturierter CNFX-Herstellerprofile wird IR-Trocknungs-/Härtungstunnel im Bereich Maschinen- und Anlagenbau anhand von Tunnellänge bis Förderbandbreite eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches IR-Trocknungs-/Härtungstunnel wird durch die Baugruppe aus Infrarot-Emitter-Array und Tunnelgehäuse beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein geschlossenes Tunnelsystem, das Infrarotstrahlung nutzt, um Materialien auf einem kontinuierlichen Förderband zu trocknen oder zu härten.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

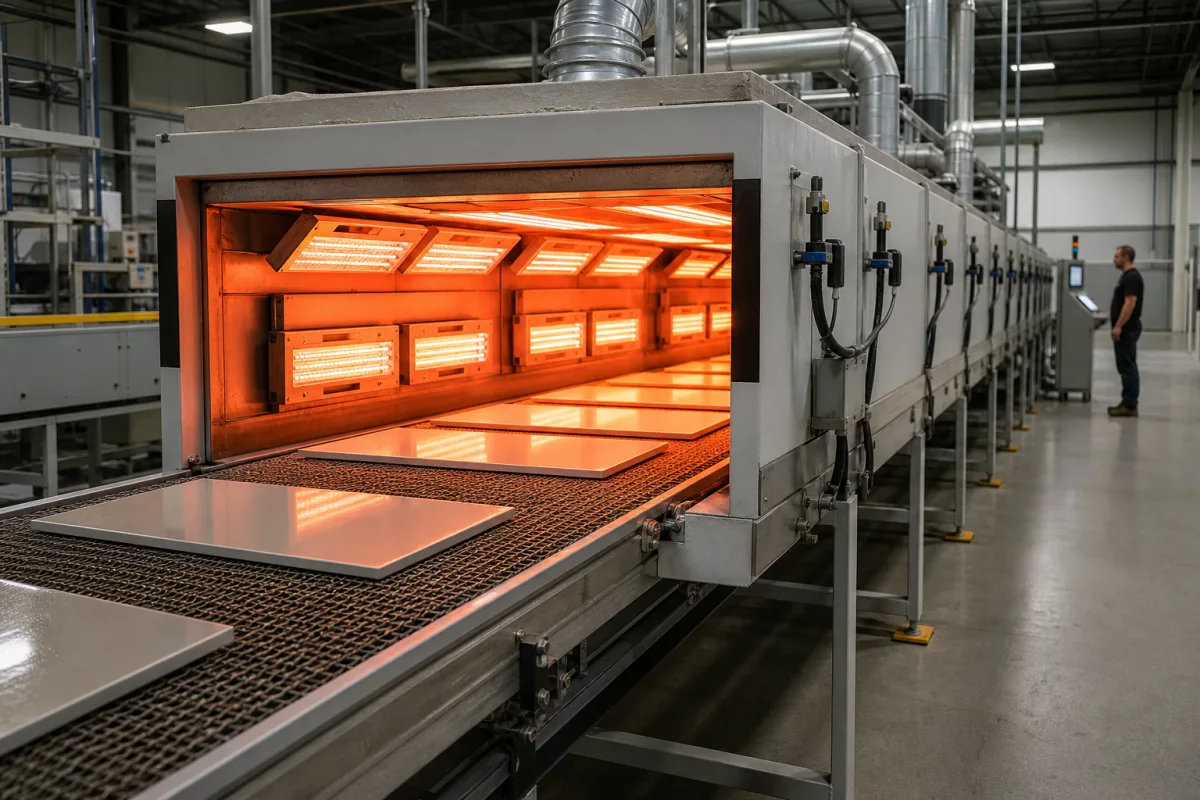

IR-Trocknungs-/Härtungstunnel in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für IR-Trocknungs-/Härtungstunnel

Technische Definition

Der IR-Trocknungs-/Härtungstunnel ist ein Komponentengerät für industrielle kontinuierliche Verarbeitungslinien. Es besteht aus einem geschlossenen Tunnel, durch den ein Förderband Produkte oder Materialien transportiert. Im Inneren des Tunnels erzeugen Infrarotstrahler elektromagnetische Strahlung im Infrarotspektrum, die von der Oberfläche und den oberflächennahen Schichten des Materials absorbiert und in Wärme umgewandelt wird. Diese Wärme treibt Feuchtigkeit aus (Trocknung) oder initiiert chemische Vernetzungsreaktionen in Beschichtungen, Klebstoffen oder Polymeren (Härtung). Das geschlossene Design hält die Wärme zurück und ermöglicht kontrollierte thermische Umgebungen, während Belüftungssysteme Feuchtigkeit und Dämpfe verwalten. Typische Anwendungen umfassen Lackhärtung, Klebstoffaushärtung und Feuchtigkeitsentfernung in Branchen wie Automobil, Elektronik und Verpackung. Der Tunnel ist in verschiedenen Konfigurationen erhältlich, mit Schlüsselparametern wie Tunnellänge (3000–20000 mm), Förderbandbreite (400–2000 mm), Fördergeschwindigkeit (0,5–10 m/min), IR-Leistungsdichte (5–30 kW/m²), Temperaturbereich (60–250 °C), Temperaturgleichmäßigkeit (±5 °C), Länge der Heizzone (1500–15000 mm), Stromversorgung (380–480 V AC, Drehstrom, 50/60 Hz, gemäß IEC 60038), installierte Leistung (20–500 kW), Luftdurchsatz (1000–20000 m³/h), Abluftvolumen (500–10000 m³/h), Dämmstoffdicke (50–100 mm), Maschinengewicht (1000–15000 kg) und Schutzart (IP54–IP65, gemäß IEC 60529). Materialien umfassen Edelstahl, Aluminium und Quarz-Infrarotröhren. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten bestätigt werden. Der Tunnel ist für die Integration in bestehende Produktionslinien ausgelegt, mit Schnittstellen für Fördersteuerung, Stromversorgung und Belüftung. Die Überprüfung modellspezifischer Werte und die Einhaltung geltender Normen ist vor der Beschaffung unerlässlich.

Funktionsprinzip

Infrarotstrahler (typischerweise Quarz-, Keramik- oder Metallmantelheizelemente) erzeugen elektromagnetische Strahlung im Infrarotspektrum. Diese Strahlung wird auf Materialien gerichtet, die auf einem Förderband durch den Tunnel laufen. Die IR-Energie wird von der Oberfläche und/oder den oberflächennahen Schichten des Materials absorbiert und in Wärme umgewandelt, die Feuchtigkeit verdampft (Trocknung) oder chemische Vernetzungsreaktionen auslöst (Härtung). Das geschlossene Design des Tunnels hält die Wärme zurück, während Belüftungssysteme Feuchtigkeit und Dämpfe verwalten können.

Hauptmaterialien

Edelstahl, Aluminium, Quarz-Infrarotröhren

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Tunnellänge	3000–20000 mm	Determines residence time and production speed.
Förderbandbreite	400–2000 mm	Matches product footprint.
Fördergeschwindigkeit	0.5–10 m/min	Adjustable for curing time.
IR Leistungsdichte	5–30 kW/m²	Higher for faster curing of thick coatings.
Temperaturbereich	60–250 °C	Max temperature limited by material and safety.
Temperaturgleichmäßigkeit	±5 °C	Critical for consistent curing.
Heizzonenlänge	1500–15000 mm	Affects energy consumption and footprint.
Stromversorgung	380–480 V AC	Three-phase, 50/60 Hz.IEC 60038
Anschlussleistung	20–500 kW	Depends on tunnel size and IR power.
Luftvolumenstrom	1000–20000 m³/h	For solvent exhaust and heat distribution.
Abluftvolumen	500–10000 m³/h	Must meet local VOC emission regulations.
Dämmstärke	50–100 mm	Reduces heat loss and surface temperature.
Maschinengewicht	1000–15000 kg	For floor loading and transport.
Schutzart	IP54–IP65	Higher IP for washdown environments.IEC 60529

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Infrarot-Emitter-Array
Erzeugt und richtet Infrarotstrahlung auf Materialien
Material: Quarzglasröhren mit Wolframfilamenten oder Keramikelementen
Tunnelgehäuse
Geschlossene Bauweise zur Wärmehaltung und als Sicherheitsabschirmung
Material: Edelstahl oder Aluminium mit Isolierung
Förderanlage
Transportiert Materialien durch die Infrarot-Verarbeitungszone
Material: Edelstahlgitter oder -band
Temperaturregelsystem
Überwacht und regelt die Infrarotausgabe zur Einhaltung der Solltemperaturen
Material: Elektronische Steuerungen mit Thermoelementen
Lüftungssystem
Führt Feuchtigkeit und Dämpfe ab, die aus dem Material im Tunnel ausgetrieben werden.

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Atmosphärisch (1 atm) - nicht für Druck/Vakuum ausgelegt
Weitere Spezifikationen:	Förderbandgeschwindigkeit: 0,1-10 m/min, Leistungsdichte: 5-50 kW/m², Tunnellänge: 2-30 m
Betriebstemperatur:	Umgebungstemperatur bis 600°C (typisch), bis zu 800°C mit spezialisierten Strahlern

Montage- und Anwendungskompatibilität

Wasserbasierte Beschichtungen auf MetallsubstratenPulverbeschichtungen auf AutomobilteilenUV-härtbare Druckfarben auf Verpackungsmaterialien

Nicht geeignet: Explosions- oder brandgefährdete Lösungsmittelumgebungen (erfordert explosionsgeschützte Auslegung)

Auslegungsdaten

Produktionsdurchsatz (kg/h oder Stück/h)
Materialdicke/Beschichtungsgewicht
Erforderliche Trocknungs-/Härtungszeit für spezifisches Material

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

Strahlertemperatur: 800-1200°C, Förderbandgeschwindigkeit: 2-10 m/min, Strahlungsintensität: 0,8-1,2 kW/m²

Belastungs- und Ausfallgrenzen

Strahlertemperaturen über 1300°C verursachen Entglasung des Quarzgehäuses, Förderbandgeschwindigkeiten unter 1,5 m/min erzeugen thermische Gradienten von über 150°C über die Materialbreite

Stefan-Boltzmann-Gesetz der Strahlungsemission (σT⁴) kombiniert mit dem Wienschen Verschiebungsgesetz (λ_max = b/T) - übermäßige Temperaturverschiebungen verlagern die Spitzenwellenlänge außerhalb des optimalen Absorptionsbands von 2-6 μm für die meisten Polymere/Beschichtungen

Fertigungskontext

IR-Trocknungs-/Härtungstunnel wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Degradation der Infrarotstrahler

Ursache: Thermische Zyklen und Oxidation führen zu reduzierter Strahlungsleistung, oft aufgrund unzureichender Kühlung oder Leistungsschwankungen.

Fehlausrichtung des Fördersystems

Ursache: Verschleiß an Lagern und Führungen durch Hochtemperaturbetrieb und Produktbeladung, was zu ungleichmäßiger Härtung und möglichen Staus führt.

Wartungsindikatoren

Inkonsistente Produkthärtung oder Verfärbung, die auf ungleichmäßige Infrarotabgabe hinweist
Ungewöhnliche Schleif- oder Quietschgeräusche von Förderbandkomponenten während des Betriebs

Technische Hinweise

Regelmäßige Infrarot-Intensitätskartierung und Strahlerkalibrierung implementieren, um eine gleichmäßige Strahlungsenergieverteilung aufrechtzuerhalten
Präventive Wartung für Förderbandlager und Ausrichtungsprüfungen etablieren, unter Verwendung von Hochtemperatur-Schmiermitteln und thermischer Ausdehnungskompensation

Konformität und Fertigungsnormen

Referenznormen

CE-Kennzeichnung (Maschinenrichtlinie 2006/42/EG)DIN 4102-1 Brandverhalten von Baustoffen und Bauteilen

Fertigungsgenauigkeit

Temperaturgleichmäßigkeit: +/- 5°C über die Tunnellänge
Förderbandgeschwindigkeitsgenauigkeit: +/- 2% des Sollwerts

Qualitätsprüfung

Infrarot-Intensitätskalibrierungstest
Sicherheitsverriegelungs-Funktionsprüfung

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Degradation der Aluminiumoxidschicht des Reflektors auf unter 0,85 Emissionsgrad → Strahlungswirkungsgradabfall von 0,92 auf unter 0,65, erfordert 40% längere Verweilzeit → Goldbeschichtete Molybdän-Reflektoren mit stabilen Emissionsgraden von über 0,95 über 10.000 Stunden bei 1000°C

Differenzielle thermische Ausdehnung des Förderbands übersteigt 1,2 mm/m bei 250°C Grenzflächentemperatur → Förderbandspurabweichung >5 mm verursacht Überhitzung der Materialränder und Unterhärtung der Mitte → Förderbandstruktur aus Invar-Legierung (1,2×10⁻⁶/°C Wärmeausdehnungskoeffizient) mit aktiver Laserausrichtung, die eine Toleranz von ±0,5 mm einhält

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.

Hersteller von IR-Trocknungs-/Härtungstunnel

1 Unternehmen führen dieses Produkt in ihrem eigenen Sortiment. Die Unternehmensangaben stammen von der jeweils eigenen Website; jede Karte nennt die Grundlage der Zuordnung.

Joisun Screen Printing Machinery Co., Ltd.

深圳市 · CN

Laut Produktseite der eigenen Website · Profil von CNFX aus öffentlichen Quellen zusammengestellt

Bezeichnung auf der Website: “隧道式红外干燥机（印后干燥设备 > 隧道式红外干燥机 > 隧道式烘干机）”
Quellseite ansehen ↗ juisun.cn · geprüft am 2026-10-12

Profil ansehen Anfrage senden

Vergleichen Sie Produktumfang und Quellenangaben. Nennen Sie bei Ihrer Anfrage Spezifikationen, Menge und Liefertermin.

Anfrage

Beschaffungsinformationen anfragenfür IR-Trocknungs-/Härtungstunnel

Informationen zu Einsatzbereich, Spezifikationsgrenzen, Lieferantentypen und RFQ-Vorbereitung anfragen.

Wohin Ihre Anfrage geht: Direkt an die CNFX-Redaktion — und an den Hersteller, sofern dieses Produkt mit einem bestätigten Profil verknüpft ist. Keine Weitergabe an eine Lieferantenliste.
Ihre Daten bleiben hier: Wir verkaufen oder vermieten keine Anfragedaten und nehmen Sie in keinen Verteiler auf. Nutzung ausschließlich zur Beantwortung dieser Anfrage.
Keine Provision, kein Zwischenhändler: CNFX ist ein Verzeichnis. Wir nehmen keinen Anteil an Aufträgen und verhandeln nicht im Namen eines Lieferanten.
Angaben für Ihre Anfrage: Nennen Sie Produktspezifikationen, Menge, Lieferort und gewünschten Termin.

Häufige Fragen

Welche Materialien können in einem IR-Trocknungs-/Härtungstunnel verarbeitet werden?

Der Tunnel ist für Materialien ausgelegt, die auf einem Band transportiert werden können und Infrarotstrahlung absorbieren. Häufige Beispiele sind lackierte Metallteile, beschichtete Kunststoffe, Klebstoffe auf Substraten und bedruckte Materialien. Die spezifische Kompatibilität hängt von den Absorptionseigenschaften und der thermischen Empfindlichkeit des Materials ab und muss mit dem Hersteller verifiziert werden.

Wie bestimme ich die erforderliche Tunnellänge und Fördergeschwindigkeit?

Tunnellänge und Fördergeschwindigkeit bestimmen die Verweilzeit des Produkts in der Heizzone. Die erforderliche Verweilzeit hängt von der Trocknungs- oder Härtungskinetik des Materials ab, die durch Schichtdicke, Lösungsmittelgehalt und Zieltemperatur beeinflusst wird. Diese Parameter müssen durch Tests oder Herstellerempfehlungen festgelegt werden, und der Tunnel kann entsprechend innerhalb der Referenzbereiche konfiguriert werden.

Was sind die wichtigsten Sicherheitsaspekte beim Betrieb eines IR-Tunnels?

Zu den Sicherheitsaspekten gehören eine angemessene Belüftung zur Kontrolle von Dämpfen und Feuchtigkeit, elektrische Sicherheit gemäß IEC 60038 und thermischer Schutz zur Vermeidung von Überhitzung. Die Schutzart (IP54–IP65) gibt den Grad des Schutzes gegen Staub und Wasser an, was für Waschumgebungen wichtig ist. Bediener sollten die Sicherheitsrichtlinien des Herstellers und lokale Vorschriften befolgen.

Kann der Tunnel in eine bestehende Produktionslinie integriert werden?

Ja, der Tunnel ist als Komponente konzipiert, die in eine kontinuierliche Verarbeitungslinie integriert werden kann. Er erfordert geeignete Förderschnittstellen, Stromversorgung (380–480 V AC, Drehstrom) und Belüftungsanschlüsse. Die physischen Abmessungen und das Gewicht müssen im Anlagenlayout berücksichtigt werden. Integrationsdetails sollten mit dem Hersteller koordiniert werden, um eine ordnungsgemäße Passform und Funktion zu gewährleisten.
