Technische Definition

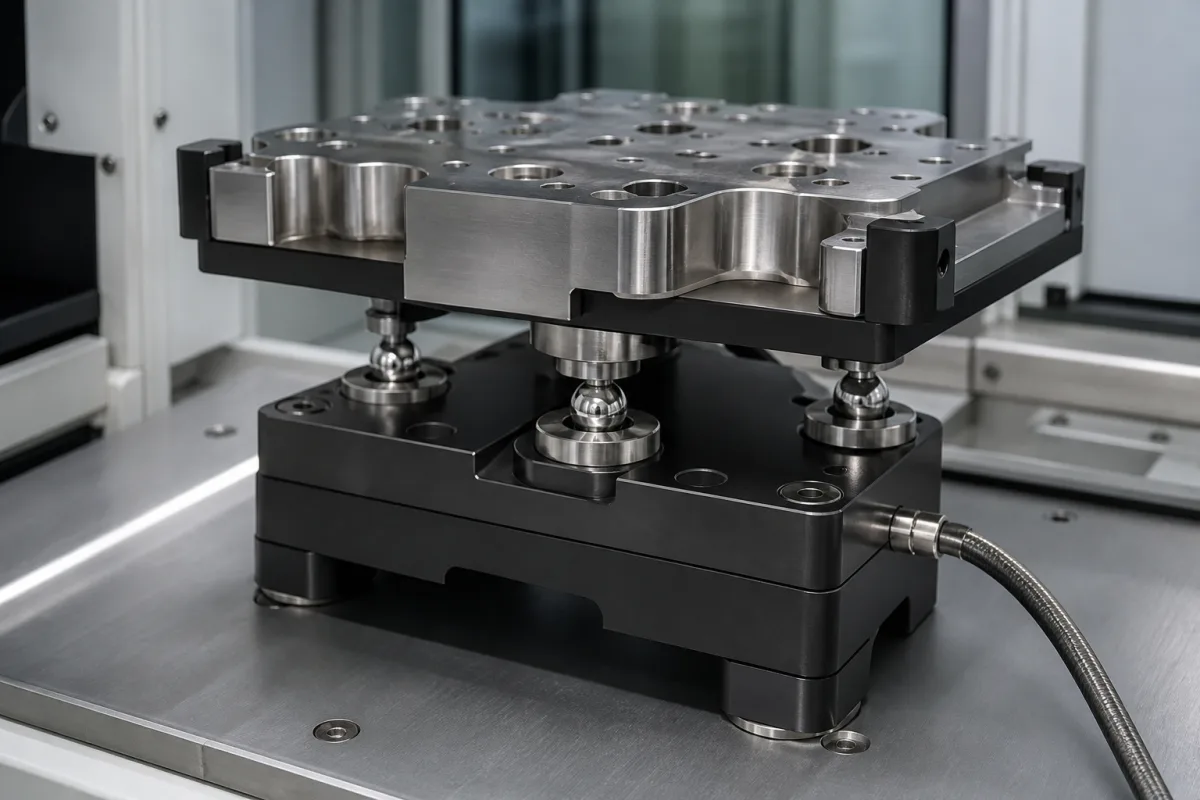

Der kinematische Sitz ist eine kritische Komponente in einem Tastsystem mit Berührungsauslösung, die als Montageschnittstelle zwischen dem Tasterkörper und der Werkzeugmaschinenspindel oder dem Halter dient. Er ermöglicht eine präzise, wiederholbare Positionierung und Ausrichtung des Tasters durch kontrollierte Freiheitsgrade, typischerweise unter Verwendung des Prinzips der kinematischen Kopplung (z. B. Drei-Kugel- oder Drei-Nuten-Design), um hohe Genauigkeit und minimale Hysterese während der Messzyklen zu gewährleisten. Diese Komponente ist für Anwendungen in der Maschinen- und Anlagenbauindustrie konzipiert, wo dimensionale Inspektion und Qualitätskontrolle zuverlässige Tasterleistung erfordern. Der Sitz ist in Materialien wie Edelstahl, gehärtetem Werkzeugstahl und Keramik erhältlich, die jeweils für spezifische Umgebungs- und mechanische Anforderungen ausgewählt werden. Zu den wichtigsten Parametern gehören eine Lastkapazität von 500–2000 N, Wiederholbarkeit von ±0,005 mm über 100 Zyklen (gemäß ISO 230-2), Auflösung von 0,001 mm, Betriebstemperaturbereich von -40 bis 85 °C (nicht kondensierend, gemäß IEC 60068-2-14), Betriebsdruck von 1,0–1,6 MPa, Schutzart IP54–IP65 (gemäß IEC 60529), Materialgüten 304–316L (gemäß ASTM A276), Oberflächenrauheit Ra 0,4–0,8 μm (gemäß ISO 4287), Gewicht von 0,5–2,5 kg und Montagebohrungsmuster von 4×M6 bis 4×M8 (gemäß DIN 912). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der kinematische Sitz arbeitet nach dem Prinzip der exakten Zwangsbedingung oder des kinematischen Designs. Er verwendet eine spezifische Anordnung von Kontaktpunkten (z. B. drei Kugeln in drei V-Nuten), um den Taster präzise zu positionieren und gleichzeitig Überbestimmung zu minimieren. Dies ermöglicht wiederholtes Ein- und Ausrücken (Setzen und Lösen) mit minimalem Verschleiß und konsistenter Positionsgenauigkeit, da der Taster bei jedem Setzen an dieselbe definierte Position zurückkehrt. Bei der Beschaffung sind modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren.
Funktionsprinzip
Der kinematische Sitz arbeitet nach dem Prinzip der exakten Zwangsbedingung oder des kinematischen Designs. Er verwendet eine spezifische Anordnung von Kontaktpunkten (z. B. drei Kugeln in drei V-Nuten), um den Taster präzise zu positionieren und gleichzeitig Überbestimmung zu minimieren. Dies ermöglicht wiederholtes Ein- und Ausrücken (Setzen und Lösen) mit minimalem Verschleiß und konsistenter Positionsgenauigkeit, da der Taster bei jedem Setzen an dieselbe definierte Position zurückkehrt. Das Design stellt sicher, dass der Taster in allen sechs Freiheitsgraden ohne redundante Zwangsbedingungen geführt wird, was Spannung und Verschleiß an den Kontaktflächen reduziert. Dieses Prinzip ist grundlegend für hohe Wiederholbarkeit und langfristige Stabilität in Messzyklen.
