Technische Definition

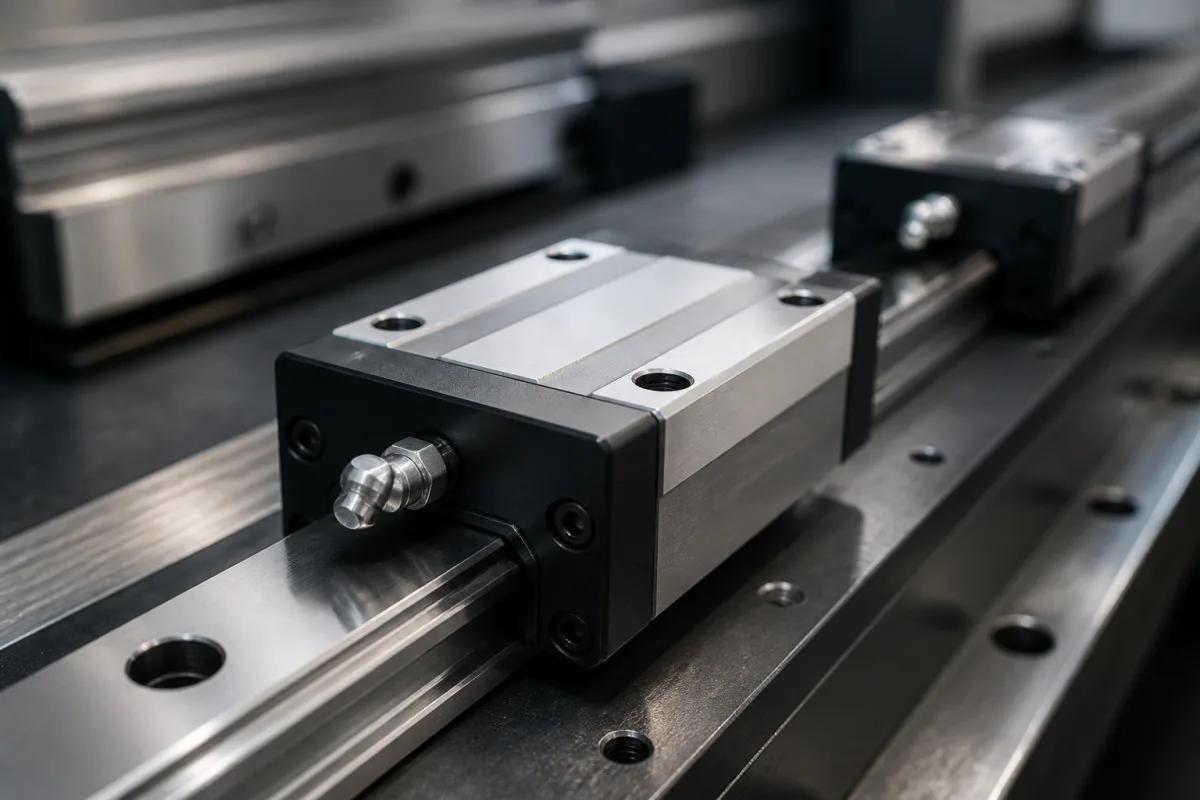

Der Linearführungswagen, auch als Block oder Schlitten bezeichnet, ist das bewegliche Element eines Linearführungssystems. Er beherbergt die umlaufenden Kugellager und wird an der beweglichen Plattform der Maschine montiert. Seine Hauptfunktion besteht darin, die Rollbewegung der Kugeln in eine präzise lineare Bewegung entlang der Schiene umzuwandeln und die aufgebrachte Last mit hoher Steifigkeit und Genauigkeit zu tragen. Er ist eine kritische Unterkomponente innerhalb der Baugruppe 'Linearführungen und Kugelgewindetriebe' und ermöglicht die präzise Positionierung, die in automatisierten Maschinen erforderlich ist. Der Wagen wird aus Materialien wie Wälzlagerstahl (z.B. SUJ2) oder Edelstahl hergestellt, abhängig von den Umgebungs- und Lastanforderungen der Anwendung. Zu den wichtigsten Parametern gehören Schienenbreite (15–65 mm), Wagenhöhe (24–90 mm), dynamische Tragzahl (8–200 kN nach ISO 14728-1), statische Tragzahl (15–300 kN nach ISO 14728-1), Genauigkeitsklasse (C1–C5 nach ISO 14728-2), Wiederholgenauigkeit (±0,001–±0,005 mm), maximale Geschwindigkeit (2–5 m/s), Betriebstemperatur (-20–80 °C), Schmierungsart (Fett), Dichtungstyp (Standard, optional mit niedriger Reibung oder für schwere Lasten) und Masse (0,2–10 kg). Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das jeweilige Modell bestätigt werden. Der Wagen ist so konstruiert, dass er radiale, umgekehrte radiale und seitliche Lasten unterstützt und gleichzeitig eine reibungslose Bewegung gewährleistet. Er ist für Anwendungen mit hoher Präzision unerlässlich, wie z.B. CNC-Maschinen, Halbleiterausrüstung und automatisierte Montagelinien. Die richtige Auswahl erfordert die Berücksichtigung von Last, Geschwindigkeit, Genauigkeit und Umgebungsfaktoren. Die Überprüfung von Normen und Leistungsdaten sollte immer mit dem rechtlichen Hersteller oder Lieferanten erfolgen.
Funktionsprinzip
Der Wagen enthält eine lasttragende Struktur mit Laufbahnen, die mit denen der Schiene ausgerichtet sind. Umlaufende Kugellager rollen in diesen Laufbahnen und minimieren die Reibung. Wenn eine Kraft aufgebracht wird, zirkulieren die Kugeln durch einen Rückführkanal im Inneren des Wagens, sodass sich der Block reibungslos entlang der festen Schiene bewegen kann, während er radiale, umgekehrte radiale und seitliche Lasten unterstützt. Der Umlaufmechanismus gewährleistet eine kontinuierliche Bewegung und eine hohe Tragfähigkeit. Die Steifigkeit und Genauigkeit des Wagens hängen von der Präzision der Laufbahnen und der Qualität der Kugeln ab. Eine ordnungsgemäße Schmierung und Abdichtung sind entscheidend, um die Leistung zu erhalten und Verunreinigungen zu vermeiden.
