Technische Definition

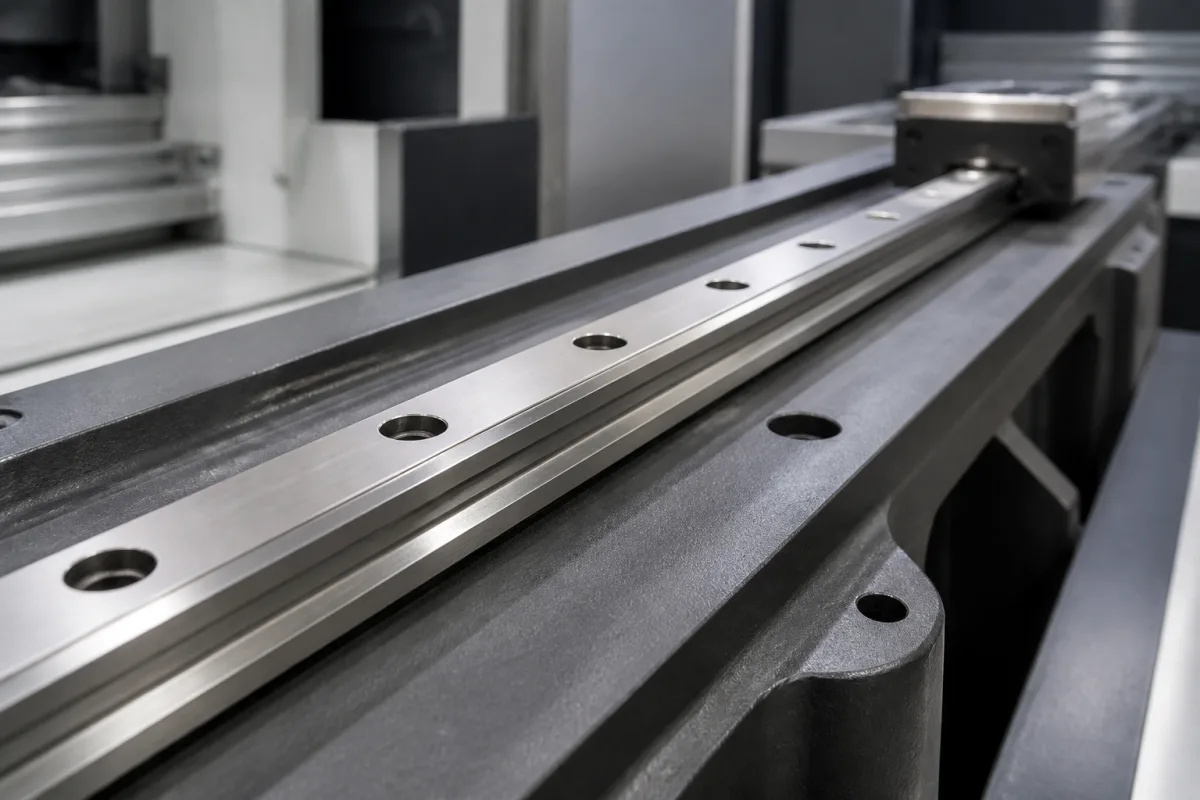

Eine Linearführung ist ein kritisches Bauteil im X-Achsen-Führungs- und Antriebssystem von Industriemaschinen. Sie dient als feste Schiene, auf der sich ein Schlitten oder Gleitblock bewegt, und gewährleistet präzise, starre und wiederholbare Linearbewegungen. Sie stützt und führt direkt die beweglichen Teile der Maschinenachse, nimmt Lasten auf und hält die Ausrichtung unter Betriebskräften aufrecht. Die Schiene bietet eine gehärtete, präzisionsgeschliffene Lauffläche. Ein Schlitten oder Block mit umlaufenden Kugellagern oder Rollen bewegt sich entlang dieser Fläche. Die Wälzkörper zirkulieren im Schlitten, minimieren Reibung und ermöglichen eine reibungslose, schnelle und hochpräzise Linearbewegung. Das System begrenzt die Bewegung auf einen einzigen linearen Freiheitsgrad. Dieses Bauteil wird typischerweise aus Wälzlagerstahl mit hohem Kohlenstoffgehalt (z. B. GCr15/SUJ2) oder Edelstahl hergestellt, was Härte und Verschleißfestigkeit bietet. Zu den wichtigsten Parametern gehören Schienenbreite (15–65 mm), Schienenlänge (100–4000 mm), dynamische Tragzahl (5–120 kN nach ISO 14728-1), statische Tragzahl (10–250 kN nach ISO 14728-1), Genauigkeitsklasse (C1–C5 nach ISO 14728-2), Laufparallelität (0,003–0,020 mm nach ISO 14728-2), maximale Geschwindigkeit (60–300 m/min), Betriebstemperatur (-40–85 °C), Schwingungsamplitude (0,5–2,0 g nach ISO 10816), Schmierungsart (Fett oder Öl), Dichtungsschutzklasse (IP54–IP65 nach IEC 60529), Schienenmaterial (GCr15–G20CrMo nach GB/T 18254) und Gewicht pro Meter (2,5–15 kg/m). Diese Werte sind Referenzbereiche; die tatsächlichen Spezifikationen müssen mit dem Hersteller für das jeweilige Modell und die Anwendung bestätigt werden. Die Linearführung wird basierend auf Last, Geschwindigkeit, Präzision und Umgebungsbedingungen ausgewählt. Korrekte Montage, Ausrichtung, Schmierung und Abdichtung sind für Leistung und Lebensdauer unerlässlich. Regelmäßige Inspektion auf Verschleiß, Geräusche oder erhöhte Reibung kann auf Wartungsbedarf hinweisen. Zu den Ausfallarten gehören Grübchenbildung, Abblättern oder Verlust der Vorspannung, was einen Austausch erforderlich machen kann. Überprüfen Sie immer modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Schiene bietet eine gehärtete, präzisionsgeschliffene Lauffläche. Ein Schlitten oder Block mit umlaufenden Kugellagern oder Rollen bewegt sich entlang dieser Fläche. Die Wälzkörper zirkulieren im Schlitten, minimieren Reibung und ermöglichen eine reibungslose, schnelle und hochpräzise Linearbewegung. Das System begrenzt die Bewegung auf einen einzigen linearen Freiheitsgrad.
