Technische Definition

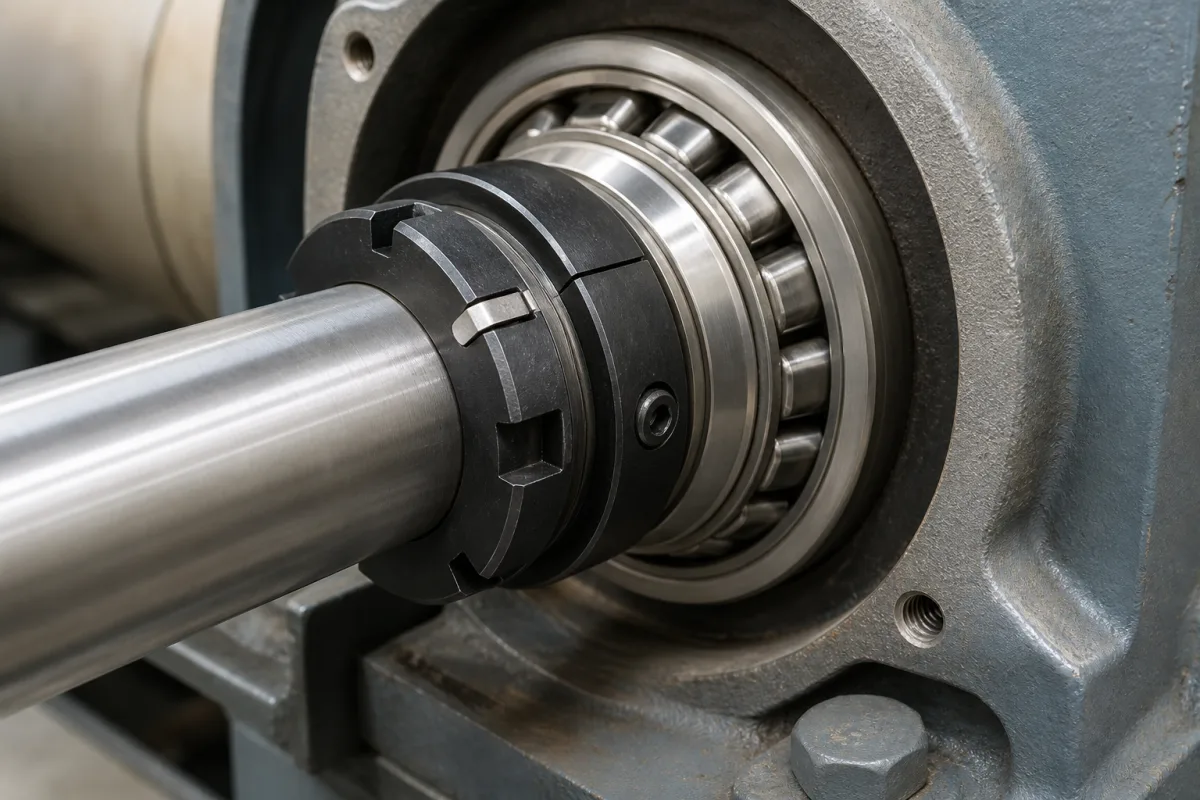

Eine Verriegelungsvorrichtung ist eine kritische Komponente einer Endlageranordnung, die dazu dient, die präzise Positionierung von Lagerelementen aufrechtzuerhalten. Sie verhindert unerwünschte axiale Verschiebung oder rotatorisches Durchrutschen von Lagerkomponenten unter Betriebslasten und gewährleistet so eine korrekte Ausrichtung und Lastverteilung innerhalb der Anordnung. Diese Vorrichtung greift typischerweise in Lagerringe, Wellen oder Gehäuse ein, um eine sichere mechanische Fixierung zu bieten. Die Verriegelungsvorrichtung ist in verschiedenen Ausführungen erhältlich, wie z. B. mit Madenschraube, Exzenterring oder Kegeladapter, um unterschiedlichen Montageanforderungen gerecht zu werden. Sie wird aus Kohlenstoffstahl, legiertem Stahl oder Edelstahl hergestellt und bietet Optionen für Korrosionsbeständigkeit und Festigkeit. Die Vorrichtung ist für Bohrungsdurchmesser von 10 bis 100 mm, Außendurchmesser von 20 bis 150 mm und Breiten von 10 bis 50 mm ausgelegt, mit Standardgrößen nach ISO 286 und Sondergrößen auf Anfrage. Dynamische Tragzahlen reichen von 5 bis 50 kN und statische Tragzahlen von 10 bis 100 kN, basierend auf der Lagergröße und gemäß ISO 76. Die maximale Drehzahl hängt von Schmierung und Last ab und liegt zwischen 500 und 5000 U/min. Der Betriebstemperaturbereich beträgt -20 bis 80 °C für Standarddichtungen, mit Optionen für hohe Temperaturen. Das Material ist typischerweise Wälzlagerstahl GCr15 gemäß GB/T 18254, mit Edelstahloptionen. Genauigkeitsklassen P0 bis P6 gemäß GB/T 307.1 sind verfügbar, wobei P6 für höhere Präzision steht. Das Gewicht variiert mit der Größe, von 0,1 bis 5 kg. Bei der Auswahl einer Verriegelungsvorrichtung müssen die spezifischen Abmessungen, Tragzahlen, Drehzahlgrenzen und Materialkompatibilität des Modells mit der Anwendung überprüft werden. Bestätigen Sie, dass die gewählte Vorrichtung die relevanten Normen erfüllt und in die Lageranordnung passt. Eine regelmäßige Inspektion auf Verschleiß, Lockerung oder Korrosion wird empfohlen, um einen zuverlässigen Betrieb zu gewährleisten. Wenn die Vorrichtung das Lager nicht in Position hält, kann dies zu Fehlausrichtung, erhöhter Vibration oder vorzeitigem Lagerausfall führen. Konsultieren Sie immer die Herstellerdokumentation für Anzugsdrehmoment, Wartungsintervalle und Austauschkriterien.
Funktionsprinzip
Die Verriegelungsvorrichtung funktioniert durch Erzeugung mechanischer Interferenz oder Reibung zwischen Lagerkomponenten. Übliche Mechanismen sind Gewindeverriegelungsringe, die axialen Druck ausüben, Madenschrauben, die in Wellen oder Nuten eingreifen, oder Klemmmechanismen, die Lagerelemente zusammendrücken. Bei ordnungsgemäßem Anziehen erzeugt die Vorrichtung genügend Haltekraft, um Betriebskräfte zu kompensieren, die Bewegung verursachen könnten. Der spezifische Mechanismus hängt vom Verriegelungstyp ab: Eine Madenschraube drückt direkt auf die Welle, ein Exzenterring verwendet eine exzentrische Nocke zum Verriegeln, und ein Kegeladapter nutzt eine Verjüngung für eine enge Passung. Die Haltekraft muss auf die erwarteten axialen und rotatorischen Lasten abgestimmt sein, um ein Durchrutschen zu verhindern. Übermäßiges Anziehen kann Komponenten beschädigen, während zu geringes Anziehen Bewegung ermöglichen kann. Korrekte Montage und Drehmomentspezifikation sind für eine effektive Verriegelung entscheidend.
