Technische Definition

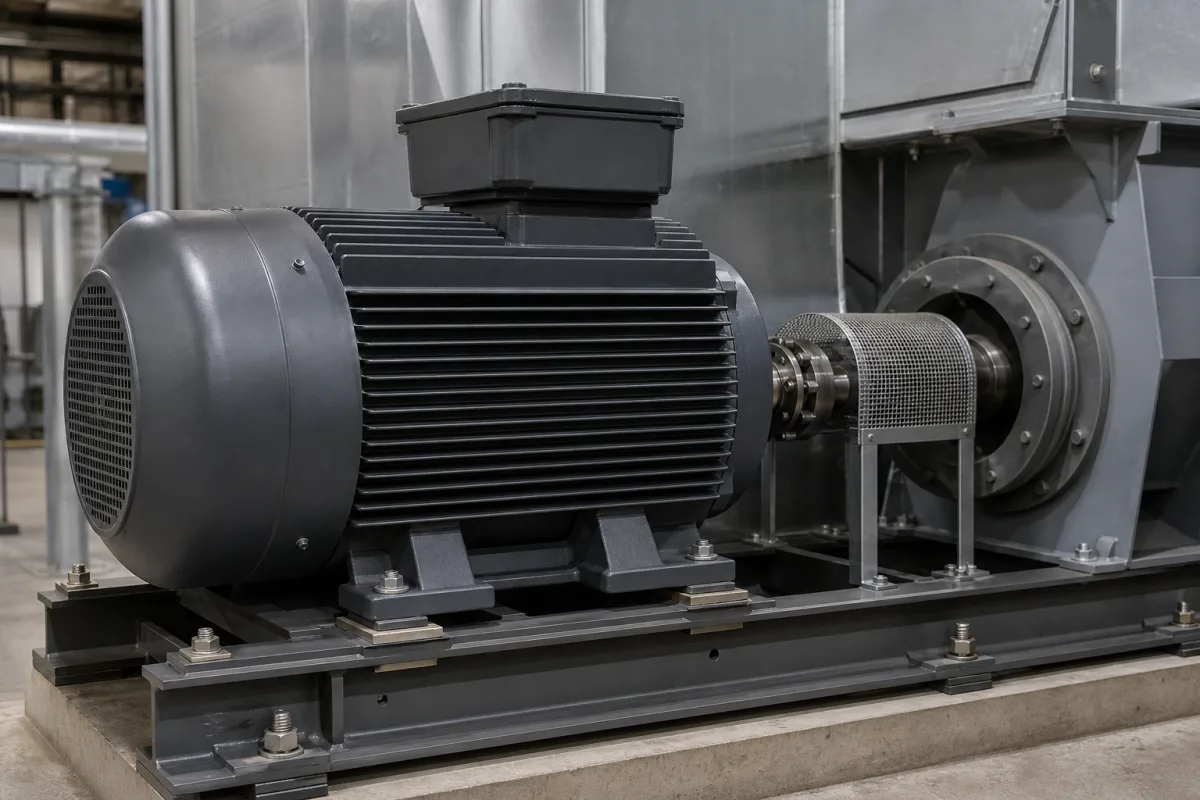

Die Motorbaugruppe ist die Kernantriebskomponente in einem Luftzirkulationssystem und erzeugt die Rotationskraft, die Ventilatoren, Laufräder oder Gebläse antreibt, um Luftstrom zu erzeugen. Sie umfasst typischerweise den Motor selbst, Montagezubehör, elektrische Anschlüsse und manchmal integrierte Steuerschaltungen. Die Baugruppe ist so ausgelegt, dass sie direkt am Gehäuse des Ventilators oder Gebläses montiert wird, wobei eine Welle mit der Nabe des Laufrads oder Ventilators verbunden ist. Die Motorbaugruppe ist in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Anwendungen gerecht zu werden, mit einer Nennleistung von 0,75 bis 7,5 kW, einer Nennspannung von 220 bis 480 V AC und Frequenzoptionen von 50 oder 60 Hz. Die Nenndrehzahl variiert zwischen 900 und 3600 U/min, abhängig von Polpaarzahl und Netzfrequenz. Die Wirkungsgradklassen reichen von IE2 bis IE4, die Isolierstoffklassen von F bis H. Schutzarten sind von IP54 bis IP65 erhältlich, geeignet für staubige oder abspritzbare Umgebungen. Der Umgebungstemperaturbereich liegt bei -20 bis 40 °C, wobei oberhalb von 40 °C eine Leistungsreduzierung erforderlich ist. Wellendurchmesser reichen von 19 bis 48 mm, und Montagearten umfassen IM B3 (Fußmontage) und IM B5 (Flanschmontage). Das Gewicht der Baugruppe liegt zwischen 15 und 120 kg, der Geräuschpegel zwischen 55 und 75 dB(A). Diese Spezifikationen sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für das spezifische Modell und die Anwendung bestätigt werden. Die Motorbaugruppe wird aus Elektroband, Kupferwicklungen, Aluminiumgehäuse und Stahlwelle hergestellt. Sie entspricht relevanten IEC-Normen, einschließlich IEC 60034-1 für Leistung, IEC 60038 für Spannung und Frequenz, IEC 60034-30-1 für Wirkungsgrad, IEC 60085 für Isolierung, IEC 60529 für Schutzart, ISO 775 für Wellenabmessungen, IEC 60034-7 für Montage und ISO 1680 für Geräusch. Stellen Sie vor dem Kauf sicher, dass Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten verifizieren.
Funktionsprinzip
Elektrischer Strom fließt durch Wicklungen in der Motorbaugruppe und erzeugt ein Magnetfeld, das mit Permanentmagneten oder anderen Wicklungen interagiert, um ein Drehmoment zu erzeugen. Diese Rotation wird über die Motorwelle auf das angeschlossene Luftbewegungselement wie Ventilator oder Laufrad übertragen. Drehzahl und Drehmoment werden durch das Motordesign und die Eigenschaften der Stromversorgung bestimmt.
