Technische Definition

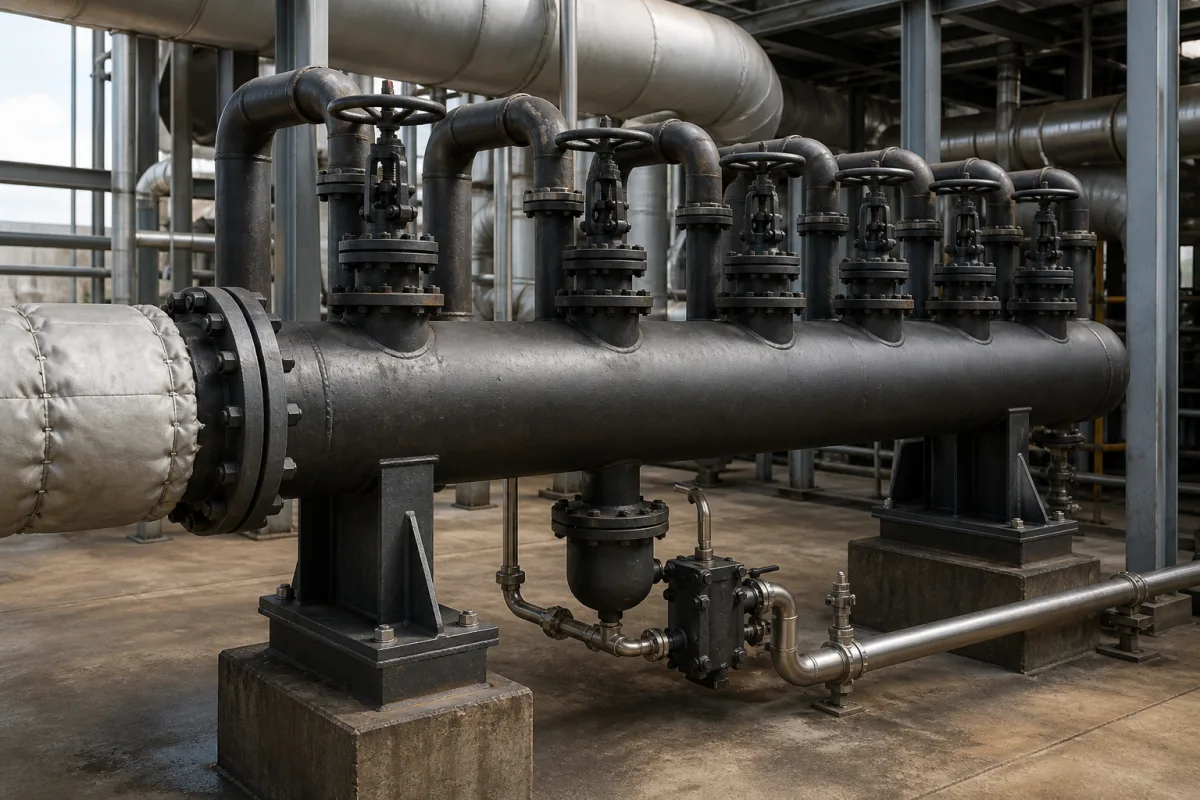

Abzweigstutzen sind integrale Komponenten von Dampfverteilerköpfen, die mehrere Anschlusspunkte bieten, um Dampf vom Hauptkopf zu verschiedenen Prozessanlagen, Heizsystemen oder Hilfsleitungen zu leiten. Sie gewährleisten eine kontrollierte Dampfverteilung unter Beibehaltung von Systemdruck und Durchflusseigenschaften. Diese Stutzen werden typischerweise aus Kohlenstoffstahl oder Edelstahl gefertigt, wobei die Materialauswahl auf den Betriebsbedingungen wie Temperatur, Druck und Korrosivität des Dampfes oder Kondensats basiert. Der Nenndurchmesser reicht von DN15 bis DN300 und entspricht den Anforderungen der Kopfgröße und der nachgeschalteten Leitungen. Der Betriebsdruck liegt zwischen 1,0 und 1,6 MPa, und die Betriebstemperatur zwischen -10°C und 200°C; über 200°C sind Hochtemperaturdichtungen erforderlich. Der Durchflusskoeffizient (Cv) liegt zwischen 5 und 120 und sollte basierend auf dem erforderlichen Dampfstrom gewählt werden. Endverbindungen können geflanscht oder geschweißt sein, mit Abmessungen gemäß ISO 7005. Die Wanddicke variiert von 3,2 mm bis 12,7 mm, typischerweise Schedule 40 bis 80, gemäß ASME B36.10. Die Leckrate wird als Klasse VI angegeben, mit Werten zwischen 0,01% und 0,1%. Das Gewicht liegt zwischen 2 kg und 50 kg, abhängig von Größe und Material. Diese Parameter dienen als Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Modelle und Anwendungen verifiziert werden. Abzweigstutzen sind so konstruiert, dass sie Druckverlust und Turbulenzen minimieren und eine gleichmäßige Verteilung an die angeschlossenen Geräte gewährleisten. Sie enthalten Verstärkungen an den Verbindungspunkten, um thermische Ausdehnung und mechanische Spannungen zu bewältigen. Die richtige Auswahl erfordert die Berücksichtigung von Kopfgröße, nachgeschalteter Rohrleitung, Dampfstrom und Betriebsbedingungen. Verifizierungsfragen umfassen die Bestätigung von Druck- und Temperaturwerten, Materialkompatibilität und Einhaltung anwendbarer Normen. Wartungssignale umfassen Anzeichen von Leckagen, Korrosion oder übermäßiger Vibration. Versagensgrenzen umfassen das Überschreiten von Druck- oder Temperaturgrenzen, was zu strukturellem Versagen oder Leckagen führen kann.
Funktionsprinzip
Dampf strömt vom Hauptkopf in die Abzweigstutzen, die den Strom durch mehrere Öffnungen teilen. Die Stutzen sind so ausgelegt, dass sie Druckverlust und Turbulenzen minimieren und eine gleichmäßige Verteilung an die angeschlossenen Geräte gewährleisten. Sie enthalten typischerweise Verstärkungen an den Verbindungspunkten, um thermische Ausdehnung und mechanische Spannungen zu bewältigen. Die Geometrie des Stutzens und seine Verbindung zum Kopf beeinflussen die Durchflussverteilung und Druckverluste. Die richtige Dimensionierung und Materialauswahl sind entscheidend, um die Systemintegrität unter Betriebsbedingungen aufrechtzuerhalten.
