Dampfverteilerkopf

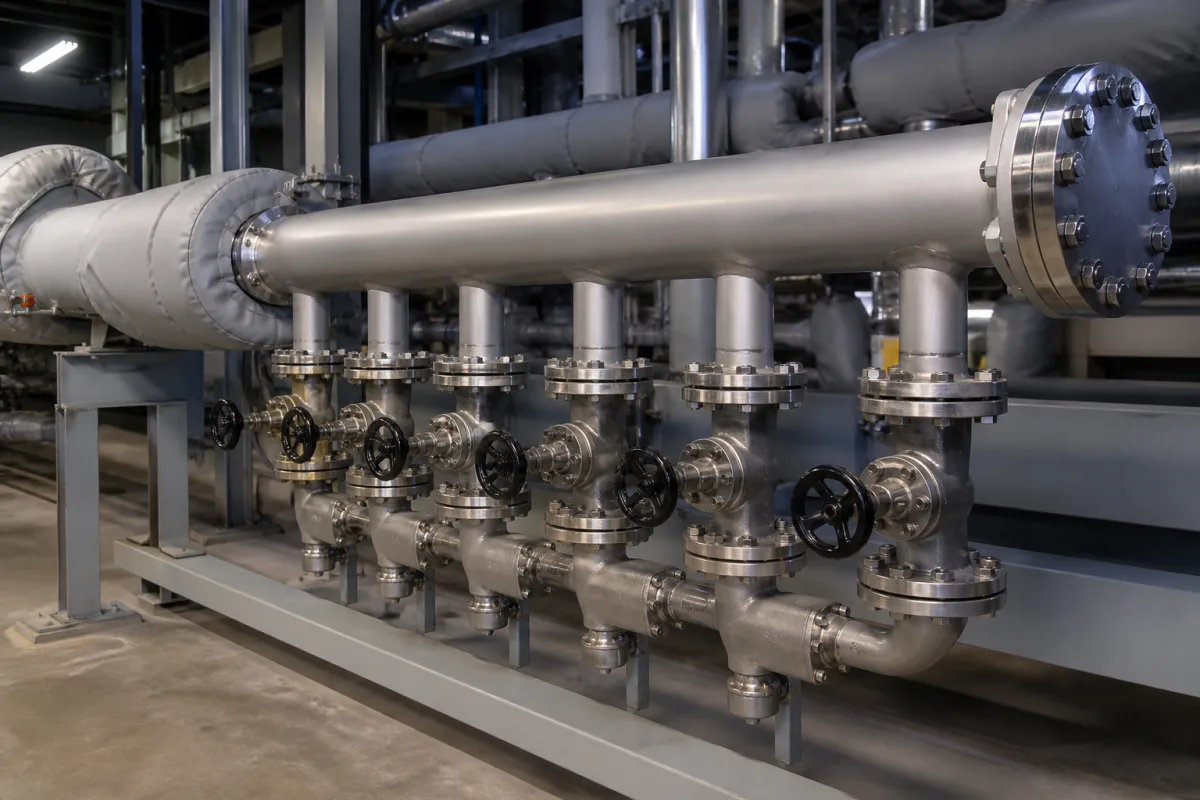

In einem industriellen Dampferzeugungssystem für Prozesswärme dient der Dampfverteilerkopf als kritischer Knotenpunkt, an dem Dampf von einem oder mehreren Kesseln gesammelt und dann systematisch an verschiedene nachgeschaltete Geräte wie Wärmetauscher, Reaktoren, Trockner und andere Prozessheizgeräte geleitet wird. Er gewährleistet einen ausgewogenen Dampfstrom, Druckregelung und eine effiziente Verteilung der Wärmeenergie in der gesamten Produktionsanlage. Der Verteilerkopf ist typischerweise ein zylindrischer Behälter mit einem oder mehreren Einlassanschlüssen und mehreren Auslasszweigen, die jeweils mit Regelventilen ausgestattet sind um den Dampfstrom zu einzelnen Prozesszonen zu regulieren. Er ist für die Handhabung von Hochdruckdampf ausgelegt, gleicht Druck und Temperatur im System aus und sorgt so für eine gleichbleibende Dampfqualität. Der Verteilerkopf ist in Nennweiten von DN50 bis DN300 erhältlich, mit Auslegungsdrücken von 1,0 bis 1,6 MPa und entsprechenden Auslegungstemperaturen von 184–204 °C. Die Wanddicke variiert zwischen 6 und 12 mm, abhängig von Druck- und Korrosionszuschlägen. Die Anzahl der Auslässe kann zwischen 2 und 12 liegen, mit einem Auslassabstand von 80 bis 300 mm, um Ventile und Rohrleitungen unterzubringen. Häufig spezifizierte Materialien sind Kohlenstoffstahl ASTM A106 und Edelstahl 304/316, mit Werkstoffgüten wie 20# bis 12Cr1MoVG nach GB 5310. Die Oberflächenbehandlung umfasst typischerweise Strahlreinigen auf Sa2,5–Sa3 nach ISO 8501-1. Die Leckagerate ist auf 0–0,1 % bei Nenndruck begrenzt. Das Gewicht variiert zwischen 50 und 500 kg, abhängig von Größe, Druckstufe und Anzahl der Auslässe. Alle Parameter sind Referenzbereiche und müssen für spezifische Anwendungen mit dem Hersteller verifiziert werden. Die aufgeführten Normen dienen nur als Beschaffungs- und Verifizierungsreferenz und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Hochdruckdampf tritt durch Einlassanschlüsse in den Verteilerkopf ein, wo er sich mischt und in Druck und Temperatur angleicht. Der Verteilerkopf versorgt dann über mehrere Auslasszweige mit Regelventilen verschiedene Prozesszonen mit Dampf, wobei eine gleichbleibende Dampfqualität und Durchflussraten aufrechterhalten werden, um unterschiedliche Wärmeanforderungen zu erfüllen. Der Verteilerkopf wirkt als Puffer, der Schwankungen in der Kesselleistung und im Prozessbedarf absorbiert und so einen stabilen Betrieb gewährleistet. Die richtige Dimensionierung des Verteilerkopfs und seiner Auslässe ist entscheidend, um Druckverluste zu minimieren und eine gleichmäßige Verteilung sicherzustellen. Regelmäßige Inspektion von Ventilen und Verbindungen ist erforderlich, um Lecks oder Verstopfungen zu erkennen, die die Leistung beeinträchtigen könnten.
