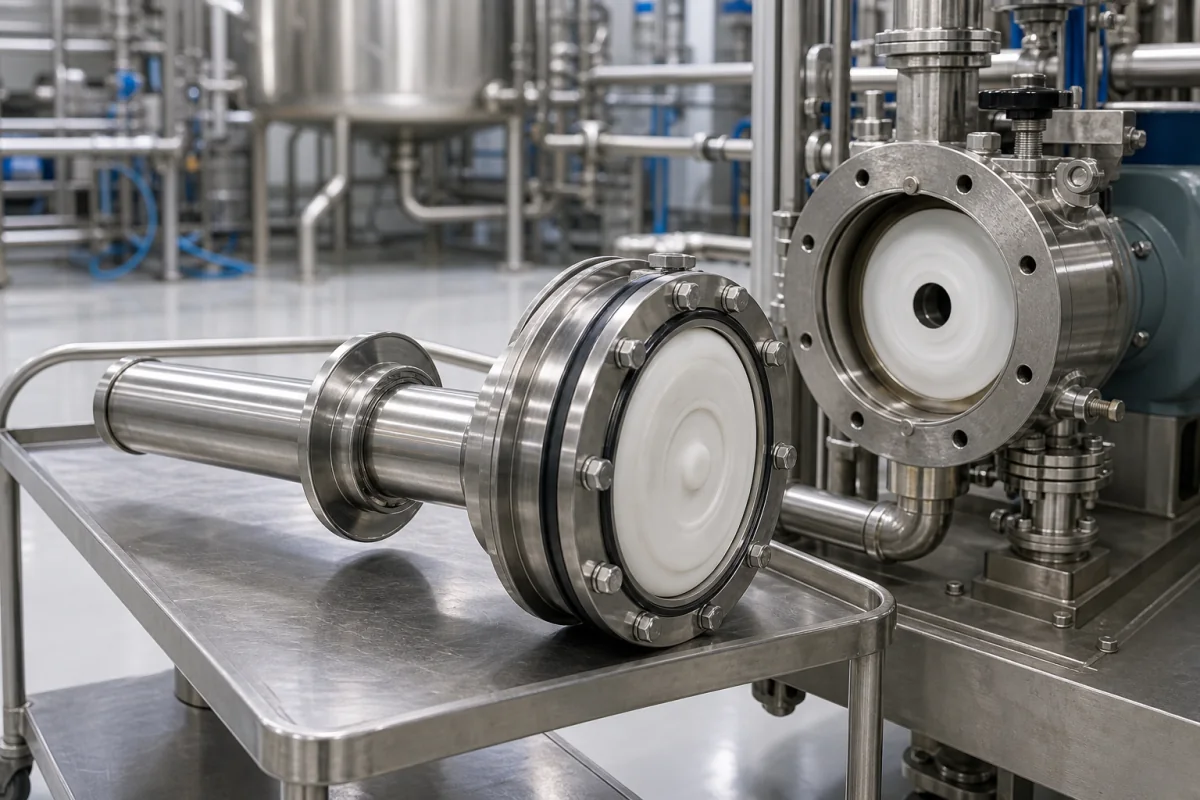

Kolben-/Membranbaugruppe

Die Kolben-/Membranbaugruppe ist eine Präzisionskomponente, die in pharmazeutischen sterilen Membranventilantrieben verwendet wird. Sie dient als primärer Betätigungsmechanismus und wandelt pneumatischen oder hydraulischen Druck in mechanische Bewegung um. Die Baugruppe besteht aus einem Kolbenelement, typischerweise aus 316L-Edelstahl, das die mechanische Kraft bereitstellt, und einer flexiblen Membran, normalerweise aus pharmazeutischem EPDM, die eine sterile Barriere zwischen dem Arbeitsmedium des Antriebs und dem Prozessmedium bildet. Dieses Design ermöglicht eine präzise Ventilsteuerung bei gleichzeitiger Aufrechterhaltung absoluter Sterilität in pharmazeutischen Verarbeitungsanwendungen, indem es jede Kontamination zwischen dem Betätigungssystem und dem Produktstrom verhindert. Die Baugruppe ist in verschiedenen Konfigurationen erhältlich, um unterschiedlichen Antriebsgrößen und Prozessanforderungen gerecht zu werden. Zu den wichtigsten Parametern gehören ein Betriebsdruckbereich von 1,0–1,6 MPa, ein Betriebstemperaturbereich von -10 bis 80 °C, Kolbendurchmesser von 50 bis 200 mm, Hublängen von 10 bis 50 mm und Membrandicken von 2 bis 5 mm. Die Oberflächenrauheit der Kontaktfläche beträgt 0,4–0,8 μm Ra (gemäß ISO 4287), und die Leckrate beträgt ≤0,1 ml/min bei 1,1-fachem Nenndruck (gemäß ISO 15848-1). Die Lebensdauer liegt zwischen 100.000 und 500.000 Zyklen, und das Gewicht variiert zwischen 1,5 und 8,0 kg. Die Baugruppe ist für Abspülumgebungen ausgelegt mit Schutzarten von IP65–IP67 (gemäß IEC 60529). Verwendete Materialien umfassen 316L-Edelstahl für den Kolben (gemäß ASTM A276) und FDA-konformes EPDM für die Membran (gemäß ASTM D2000). PTFE-beschichtete Komponenten können ebenfalls vorhanden sein. Diese Spezifikationen sind Referenzwerte und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden.

Die Baugruppe funktioniert, indem sie pneumatischen oder hydraulischen Druck in mechanische Bewegung umwandelt. Druck auf der Kolbenseite bewirkt, dass sich der Kolben bewegt, was wiederum die Membran biegt. Die Membran wirkt als sterile Barriere, überträgt die Kraft auf die Ventilspindel und verhindert gleichzeitig jeden Kontakt zwischen dem Betätigungsmedium und dem Prozessmedium. Dies schafft ein Doppelisolationssystem, das die Sterilität in pharmazeutischen Anwendungen aufrechterhält. Die Bewegung des Kolbens wird durch die Druckdifferenz gesteuert, und die Flexibilität der Membran ermöglicht eine präzise Modulation der Ventilöffnung. Das Design stellt sicher, dass das Betätigungsmedium niemals mit dem Prozessmedium in Kontakt kommt, wodurch die Sterilität des pharmazeutischen Produkts erhalten bleibt.
