Technische Definition

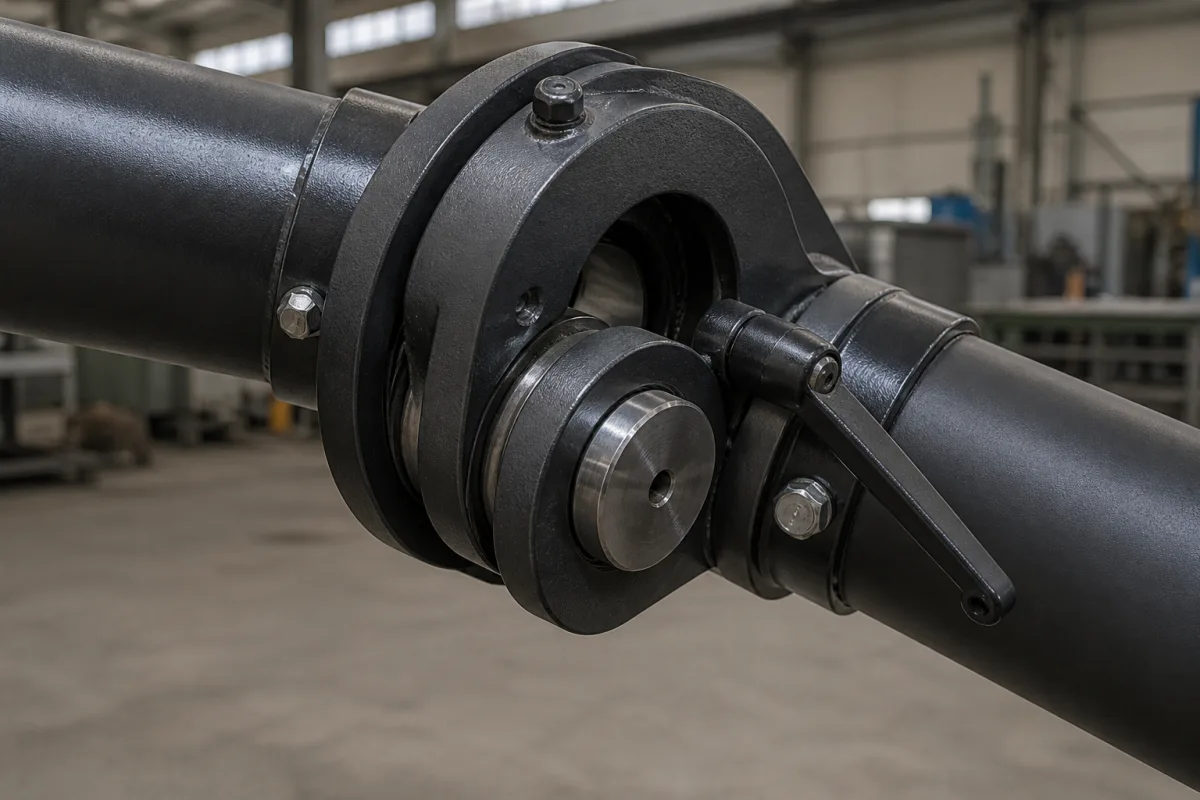

Ein Drehgelenk ist eine kritische Komponente in verstellbaren Armbaugruppen, die eine kontrollierte Drehbewegung um eine einzelne Achse ermöglicht. Es dient als Gelenkpunkt, der es dem Arm erlaubt, zu schwenken, zu neigen oder zu rotieren, während die strukturelle Integrität und Tragfähigkeit erhalten bleiben. In einem verstellbaren Armsystem bietet das Drehgelenk die Flexibilität, die für Positionierungs- und Ausrichtungsanpassungen erforderlich ist, während es Stabilität und Präzision in der Bewegung gewährleistet. Diese Komponente wird typischerweise in Anwendungen wie Monitorarmen, medizinischen Geräten, Industriemaschinen und ergonomischen Möbeln eingesetzt, wo eine präzise Winkelpositionierung erforderlich ist. Das Drehgelenk ist für Nennlasten bis zu 2000 N ausgelegt, mit einem Drehwinkel von 0 bis 360 Grad und einem Drehmoment von 10 bis 50 N·m. Es arbeitet in einem Temperaturbereich von -20°C bis 80°C und bietet je nach Modell einen Schutzgrad von IP54 bis IP65. Häufig verwendete Materialien sind Edelstahl, Kohlenstoffstahl und Aluminiumlegierung, wobei die Aluminiumlegierung 6061-T6 für Leichtbau und Korrosionsbeständigkeit spezifiziert ist. Die Oberflächenhärte des Drehzapfens liegt zwischen 45 und 55 HRC, was Verschleißfestigkeit gewährleistet. Das Gewicht des Gelenks variiert von 0,5 bis 2,0 kg, was das Gleichgewicht des Arms beeinflusst. Es enthält ein Rillenkugellager (Typen 6201 bis 6204) für geringe Reibung und ist lebenslang fettgefüllt, wartungsfrei. Bei der Auswahl eines Drehgelenks sollten die spezifische Lastkapazität, das Drehmoment und die Umgebungsbewertungen mit dem Hersteller verifiziert werden, da diese Parameter Referenzbereiche sind und je nach Modell variieren können. Eine ordnungsgemäße Installation und Ausrichtung sind entscheidend, um vorzeitigen Verschleiß oder Ausfall zu vermeiden. Eine regelmäßige Inspektion auf Verschleißerscheinungen wie erhöhtes Spiel oder Geräusche wird empfohlen. Wenn das Gelenk Lasten über seiner Nennkapazität oder Temperaturen außerhalb des angegebenen Bereichs ausgesetzt ist, können Dichtungen und Schmiermittel degradieren, was zu reduzierter Leistung führt. Konsultieren Sie immer das technische Datenblatt und bestätigen Sie die Konformität mit relevanten Normen wie IEC 60529 für Schutzarten und ISO 6508 für Härteprüfung.
Funktionsprinzip
Das Drehgelenk arbeitet nach dem Prinzip einer rotierenden Verbindung, bei der sich eine Komponente relativ zu einer anderen um eine feste Achse dreht. Dies wird typischerweise durch eine Kombination aus Welle, Lagerflächen und Rückhaltemechanismen erreicht, die eine reibungslose Rotation ermöglichen und gleichzeitig unerwünschte seitliche Bewegungen verhindern. Das Gelenk kann Reibungselemente, Verriegelungsmechanismen oder Dämpfungsfunktionen enthalten, um den Bewegungsbereich und den Widerstand zu steuern. In einem verstellbaren Arm ist das Drehgelenk das zentrale Scharnier, das Winkelverstellungen ermöglicht und gleichzeitig Lasten überträgt. Die Lagerflächen reduzieren Reibung, und der Rückhaltemechanismus stellt sicher, dass das Gelenk zusammengebaut bleibt. Die Drehmomentbewertung gibt die maximale Rotationskraft an, die das Gelenk ohne Durchrutschen aufnehmen kann, und der Drehwinkel definiert den vollen Bewegungsbereich. Das Funktionsprinzip stellt sicher, dass der Arm präzise positioniert werden kann und seine Position unter Last hält, was Stabilität und Kontrolle bietet.
