Technische Definition

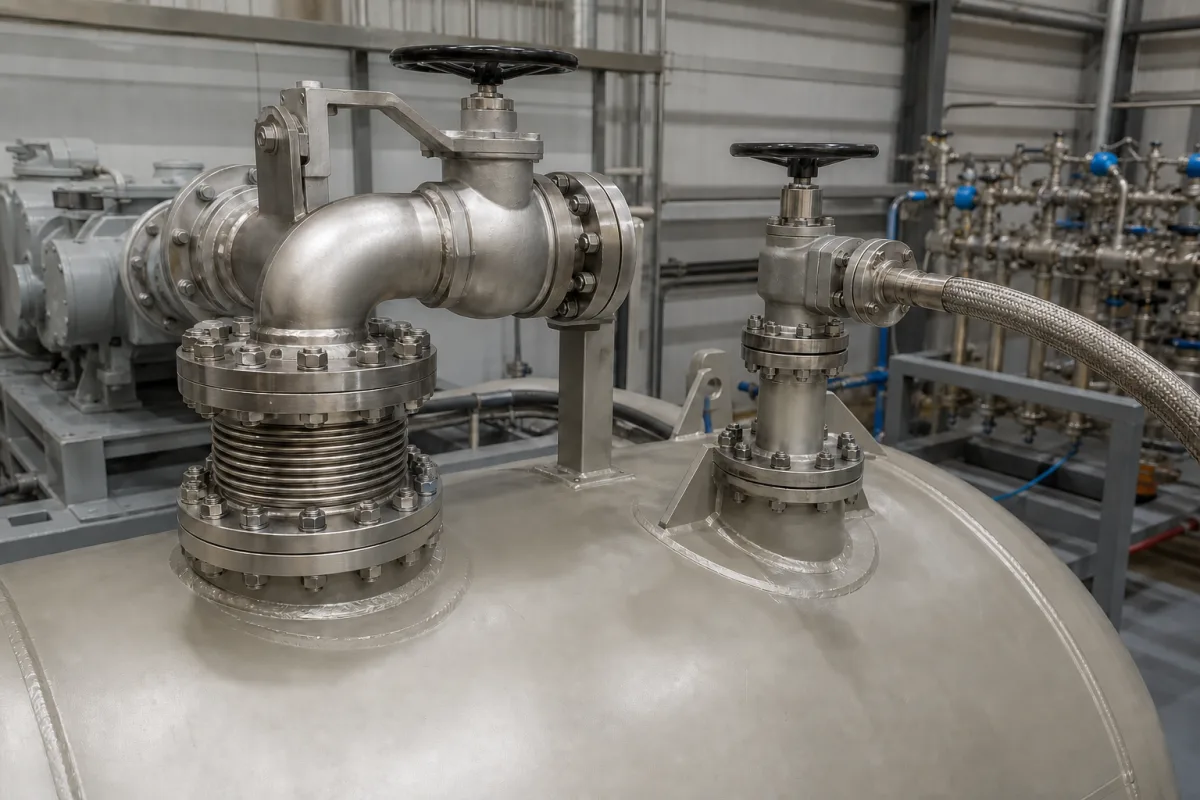

Druck- und Vakuumanschlüsse sind kritische Schnittstellenkomponenten an einer Vakuum-Druck-Imprägnierkammer (VPI-Kammer). Sie bieten die abgedichteten mechanischen Verbindungen, die erforderlich sind, um externe Rohrleitungen von Druckquellen (z. B. Druckluft- oder Gassystemen) und Vakuumquellen (z. B. Vakuumpumpen) an das Innere der Kammer anzuschließen. Diese Anschlüsse ermöglichen es der Kammer, während des VPI-Prozesses zwischen Vakuum (zum Entfernen von Luft und Feuchtigkeit aus Materialien) und Druck (zum Pressen von Imprägnierharz in Materialporen) zu wechseln. Die Anschlüsse sind mit einer abgedichteten Flansch- oder Gewindeverbindung in die Kammerwand integriert. Während des Betriebs werden Schläuche oder Rohre externer Systeme über kompatible Armaturen an diese Anschlüsse angeschlossen. Ventile (häufig Teil des angeschlossenen Systems oder am Anschluss montiert) steuern den Durchfluss und ermöglichen es, die Kammer zu isolieren, an eine Vakuumpumpe anzuschließen, um eine Niederdruckumgebung zu erzeugen, oder an eine Druckquelle anzuschließen, um eine Hochdruckumgebung zu erzeugen, wie es der Prozesszyklus erfordert. Typische Spezifikationen umfassen einen Betriebsdruckbereich von 1,0–1,6 MPa, einen Vakuumdruckbereich von 0,1–100 kPa absolut, Anschlussgrößen von 1/4 bis 2 Zoll NPT, Gewindeanschlüsse (NPT oder BSP), Materialien wie 316L-Edelstahl (ASTM A182) oder Kohlenstoffstahl, einen Temperaturbereich von -20 bis 150 °C, eine Helium-Leckrate von ≤1×10⁻⁹ Pa·m³/s (ISO 21360), eine Druckstufe von PN16 (DIN EN 1092-1), Dichtungsmaterial Viton (ASTM D2000), Oberflächengüte Ra ≤ 0,8 μm (ISO 1302) und ein Gewicht von 0,5–5 kg je nach Anschlussgröße. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Anschlüsse sind für den Einsatz in VPI-Systemen ausgelegt, wo sie unter wiederholten Vakuum- und Druckzyklen eine zuverlässige Abdichtung aufrechterhalten müssen. Die Auswahl des geeigneten Anschlusses hängt vom erforderlichen Durchfluss, den Druck- und Vakuumniveaus, der Medienverträglichkeit und den Verbindungsnormen ab. Eine ordnungsgemäße Installation und Wartung sind unerlässlich, um einen leckagefreien Betrieb zu gewährleisten. Eine regelmäßige Inspektion auf Dichtungsverschleiß, Gewindeabnutzung und Oberflächenschäden wird empfohlen. Bestätigen Sie modellspezifische Werte und Normen immer mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Die Anschlüsse sind mit einer abgedichteten Flansch- oder Gewindeverbindung in die Kammerwand integriert. Während des Betriebs werden Schläuche oder Rohre externer Systeme über kompatible Armaturen an diese Anschlüsse angeschlossen. Ventile (häufig Teil des angeschlossenen Systems oder am Anschluss montiert) steuern den Durchfluss und ermöglichen es, die Kammer zu isolieren, an eine Vakuumpumpe anzuschließen, um eine Niederdruckumgebung zu erzeugen, oder an eine Druckquelle anzuschließen, um eine Hochdruckumgebung zu erzeugen, wie es der Prozesszyklus erfordert. Die Dichtflächen und Materialien sind so ausgelegt, dass sie wiederholten Zyklen zwischen Vakuum und Druck ohne Leckage standhalten.
