Technische Definition

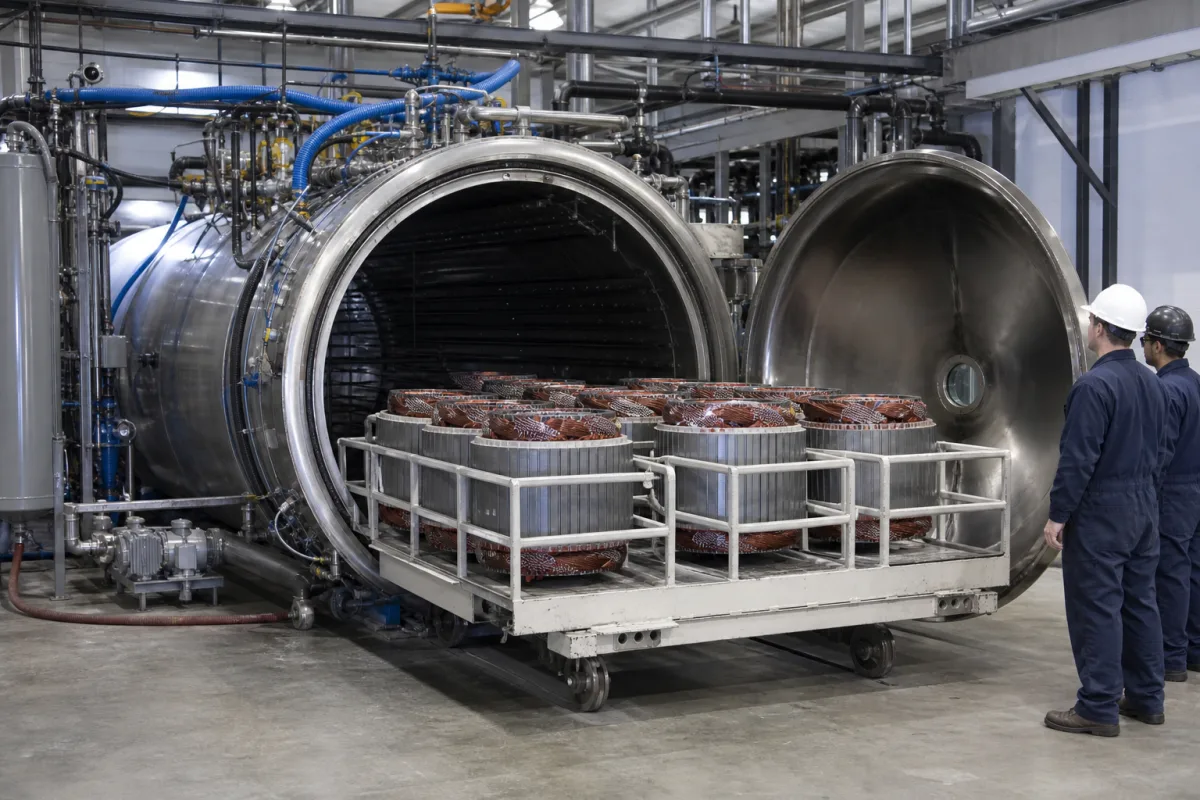

Die Vakuum-Druck-Imprägnierkammer (VPI) ist eine kritische Komponente im modularen Transformatorkern-Montage- und Imprägniersystem. Sie dient als kontrollierte Umgebung, in der Transformatorkerne und -wicklungen mit Isolierharz imprägniert werden. Die Kammer ermöglicht die sequenzielle Anwendung von Vakuum, um Luft und Feuchtigkeit aus den porösen Isoliermaterialien zu entfernen, gefolgt von der Anwendung von Druck, um das Harz in alle Hohlräume und Zwischenräume zu pressen, wodurch eine vollständige Verkapselung und verbesserte dielektrische Eigenschaften erreicht werden. Die Kammer kann aus Kohlenstoffstahl oder Edelstahl (304/316L) gefertigt sein und ist nach Druckbehälterstandards wie GB 150 ausgelegt. Zu den wichtigsten Parametern gehören Kammerturchmesser (1200–3000 mm), Kammerlänge (2000–8000 mm), Auslegungsdruck (1,0–1,6 MPa), Vakuumniveau (0,05–0,1 kPa abs), Betriebstemperatur (80–120 °C), Temperaturgleichmäßigkeit (±5 °C), Heizleistung (30–150 kW), Druckanstiegsrate (0,1–0,5 MPa/min), Leckrate (≤0,1 Pa·m³/s), Regelgenauigkeit (±0,01 MPa), Werkstoffgüte (Q345R für Kohlenstoffstahl) und Gewicht (5000–20000 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Kammer arbeitet, indem zunächst ein hohes Vakuum im geschlossenen Behälter erzeugt wird, um Luft und Feuchtigkeit aus der darin befindlichen Transformatoreinheit zu evakuieren. Sobald das gewünschte Vakuumniveau erreicht ist, wird das Imprägnierharz eingebracht. Anschließend wird die Kammer mit einem Inertgas (wie Stickstoff oder trockener Luft) auf mehrere Atmosphären Druck gebracht, wodurch das Harz tief in die Isoliermaterialien, Spulen und Kernbleche eindringt. Der Zyklus endet mit einer kontrollierten Rückkehr zum Atmosphärendruck und der Entnahme des imprägnierten Bauteils. Bei der Beschaffung sind modellspezifische Abmessungen, Druckstufen und die Einhaltung geltender Normen mit dem Hersteller oder Lieferanten zu verifizieren. Regelmäßige Wartung umfasst die Überprüfung von Dichtungen, Vakuumpumpen und Heizelementen. Ein Verlust der Vakuumintegrität oder Temperaturgleichmäßigkeit kann zu unvollständiger Imprägnierung und verminderter dielektrischer Festigkeit führen.
Funktionsprinzip
Die Kammer arbeitet, indem zunächst ein hohes Vakuum im geschlossenen Behälter erzeugt wird, um Luft und Feuchtigkeit aus der darin befindlichen Transformatoreinheit zu evakuieren. Sobald das gewünschte Vakuumniveau erreicht ist, wird das Imprägnierharz eingebracht. Anschließend wird die Kammer mit einem Inertgas (wie Stickstoff oder trockener Luft) auf mehrere Atmosphären Druck gebracht, wodurch das Harz tief in die Isoliermaterialien, Spulen und Kernbleche eindringt. Der Zyklus endet mit einer kontrollierten Rückkehr zum Atmosphärendruck und der Entnahme des imprägnierten Bauteils.
