Technische Definition und Kernbaugruppe

Ein typisches Druckregler & Sensoren wird durch die Baugruppe aus Druckregelventil und Druckfühler-Element beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Eine Komponente, die den Fluiddruck in einem Beschichtungsdosiersystem überwacht und regelt, um eine gleichbleibende Auftragsqualität zu gewährleisten.

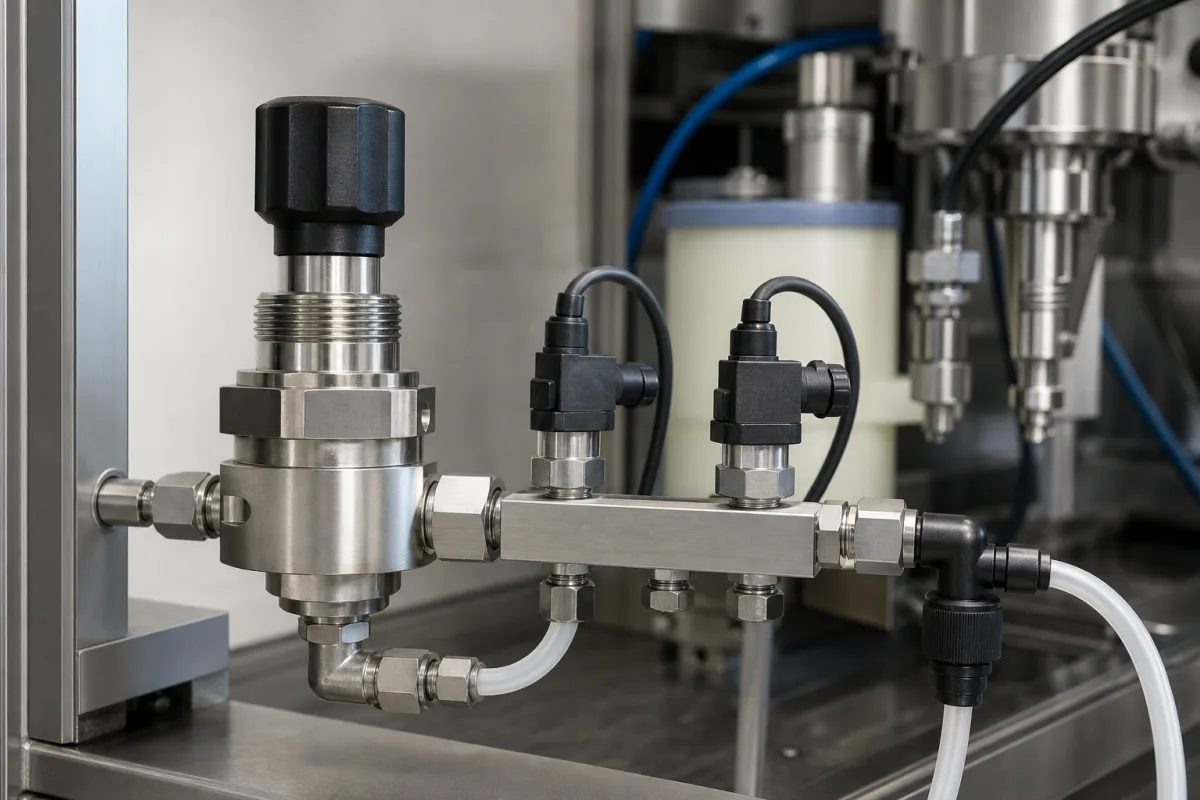

Druckregler & Sensoren in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Druckregler & Sensoren

Technische Definition

In einem Beschichtungsdosiersystem sind der Druckregler und die Sensoren kritische Komponenten, die für die Aufrechterhaltung präziser Druckniveaus von Beschichtungsmaterialien während des Dosierprozesses verantwortlich sind. Der Regler passt den Druck an die Anwendungsanforderungen an, während Sensoren kontinuierlich Druckwerte überwachen und Rückmeldungen liefern, um eine gleichmäßige Schichtdicke zu gewährleisten, Über- oder Unterauftrag zu verhindern und die Systemstabilität unter verschiedenen Betriebsbedingungen aufrechtzuerhalten. Diese Komponente wird typischerweise in der Fluidleitung zwischen Versorgungspumpe und Dosierdüse installiert. Sie ist für Beschichtungsflüssigkeiten wie Farben, Klebstoffe und Dichtstoffe ausgelegt und für industrielle Umgebungen geeignet, in denen eine präzise Druckregelung unerlässlich ist. Das Gerät arbeitet in einem bestimmten Druckbereich (1,0–1,6 MPa) und bietet eine Druck-Sollwertgenauigkeit von ±0,5 % vom Messbereich, um eine gleichmäßige Schichtdicke zu gewährleisten. Die Ansprechzeit beträgt ≤50 ms und ermöglicht dynamische Durchflussänderungen. Das Gerät benötigt eine 24-V-DC-Versorgung (24 ±10 %) und gibt ein 4–20-mA-Analogsignal für die Integration in SPS-Systeme aus. Es ist für Umgebungstemperaturen von -40 bis 85 °C und Medientemperaturen von -10 bis 80 °C ausgelegt. Die Schutzart beträgt IP65–IP67, staubdicht und geschützt gegen Wasserstrahlen. Die medienberührten Teile bestehen aus korrosionsbeständigem Edelstahl (316L), mit Prozessanschlüssen in den Gewindegrößen G1/4 bis G1/2. Das Gewicht liegt zwischen 0,8 und 1,2 kg. Das Gerät ist kompakt für eine einfache Montage. Alle Spezifikationen sind Referenzwerte und müssen mit dem Hersteller für das spezifische Modell und die Anwendung verifiziert werden.

Funktionsprinzip

Der Druckregler verwendet eine Membran- oder Kolbenmechanik, um den Eingangsdruck auf einen eingestellten Ausgangswert zu reduzieren und Versorgungsschwankungen auszugleichen. Drucksensoren (typischerweise piezoelektrisch, Dehnungsmessstreifen oder kapazitiv) wandeln mechanischen Druck in elektrische Signale um. Diese Signale werden von der Steuereinheit des Systems verarbeitet, die den Regler anpasst, um den Zieldruck aufrechtzuerhalten, wodurch ein geschlossener Regelkreis für eine präzise Druckverwaltung entsteht.

Hauptmaterialien

Edelstahl, Messing, PTFE (Teflon), Silikon, Keramik
Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Genauigkeit des Sollwerts±0.5 % FSEnsures consistent coating thickness
Ansprechzeit≤50 msFast response for dynamic flow changes
Versorgungsspannung24 ±10% V DCStandard industrial voltage
Ausgangssignal4–20 mAAnalog current loop for PLC integration
Betriebstemperatur-40–85 °CSuitable for harsh environments
Medientemperatur-10–80 °CFor coating fluids
SchutzartIP65–IP67Dust-tight and protected against water jetsIEC 60529
Medienberührte Werkstoffe316LCorrosion-resistant stainless steelASTM A240
ProzessanschlussG1/4–G1/2Thread size optionsISO 228-1
Gewicht0.8–1.2 kgCompact design for easy mounting

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM
  • Druckregelventil
    Regelt und hält den Ausgangsdruck auf eingestelltem Niveau
    Material: Edelstahl
  • Druckfühler-Element
    Wandelt Druck in ein messbares elektrisches Signal um
    Material: Silizium/Edelstahl
  • Membran
    Flexible Membran, die auf Druckänderungen reagiert
    Material: PTFE/Edelstahl
  • Signalgeber
    Wandelt Sensorausgang in genormtes Signal um (4-20mA, 0-10V)
    Material: Elektronische Bauteile/Kunststoffgehäuse

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0-1000 psi (0-69 bar)
Durchflussrate:0,1-10 GPM (0,38-38 l/min)
Betriebstemperatur:-20 °C bis 120 °C
Montage- und Anwendungskompatibilität
Wasserbasierte BeschichtungenLösemittelbasierte LackeKlebstoffe/Dichtstoffe
Nicht geeignet: Hochabrasive Suspensionen mit >30 % Feststoffanteil oder korrosive Säuren
Auslegungsdaten
  • Maximaler Systemdruck (psi/bar)
  • Erforderliche Durchflussrate (GPM/l/min)
  • Fluidviskosität (cP) und Temperatur
Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-10,0 bar
Belastungs- und Ausfallgrenzen
15,0 bar (Berstdruck) / 0,3 bar (minimal erfassbarer Druck)
Membranbruch aufgrund von Überschreitung der Streckgrenze (Edelstahl 316L, 205 MPa Streckgrenze) bei 15,0 bar; Verschlechterung des Signal-Rausch-Verhältnisses des piezoresistiven Sensors unter 0,3 bar
Fertigungskontext
Druckregler & Sensoren wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Membranbruch
Ursache: Ermüdung durch zyklische Druckbelastung, chemischer Abbau durch inkompatible Medien oder Überdruck, der die Auslegungsgrenzen überschreitet.
Sensor-Drift oder -Ausfall
Ursache: Kontamination (z.B. Öl, Feuchtigkeit, Partikel) auf den Sensorelementen, Korrosion der elektrischen Verbindungen oder thermische Belastung, die die Kalibrierung beeinträchtigt.
Wartungsindikatoren
  • Hörbares Zischen oder Pfeifen vom Reglergehäuse, das auf interne Leckage oder Membrandurchbruch hinweist
  • Unregelmäßige oder nicht reagierende Druckanzeigen auf Manometern/Reglern trotz Systemanpassungen
Technische Hinweise
  • Vorschaltfilterung (5-10 Mikron) und Feuchtigkeitsabscheider installieren, um interne Komponenten vor Partikel- und Flüssigkeitskontamination zu schützen
  • Regelmäßige Kalibrierungsprüfungen (vierteljährlich) und Druckabfalltests implementieren, um frühzeitige Drift oder Dichtungsverschlechterung vor einem Funktionsausfall zu erkennen

Konformität und Fertigungsnormen

Referenznormen
ISO 10524-1:2018 (Druckregler für Gasflaschen)ANSI/ISA 75.05.01-2000 (Berechnungsgleichungen für Stellventile)DIN EN 334:2005 (Gasdruckregler für Eingangsdrücke bis 100 bar)
Fertigungsgenauigkeit
  • Druckeinstellgenauigkeit: +/- 1 % des Endwerts
  • Leckagerate: < 0,5 % der maximalen Durchflussrate
Qualitätsprüfung
  • Hydrostatischer Drucktest (1,5x maximaler Arbeitsdruck)
  • Kalibrierungsverifizierung gegen rückführbare NIST-Standards
Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Partikelkontamination (ISO 4406 Klasse 18/16/13) im Hydraulikfluid → Steuerschieber-Klemmung verursacht Druckoszillation ±2,0 bar → 10 μm Absolutfilterung mit Differenzdrucküberwachung bei 0,7 bar installieren
