Technische Definition

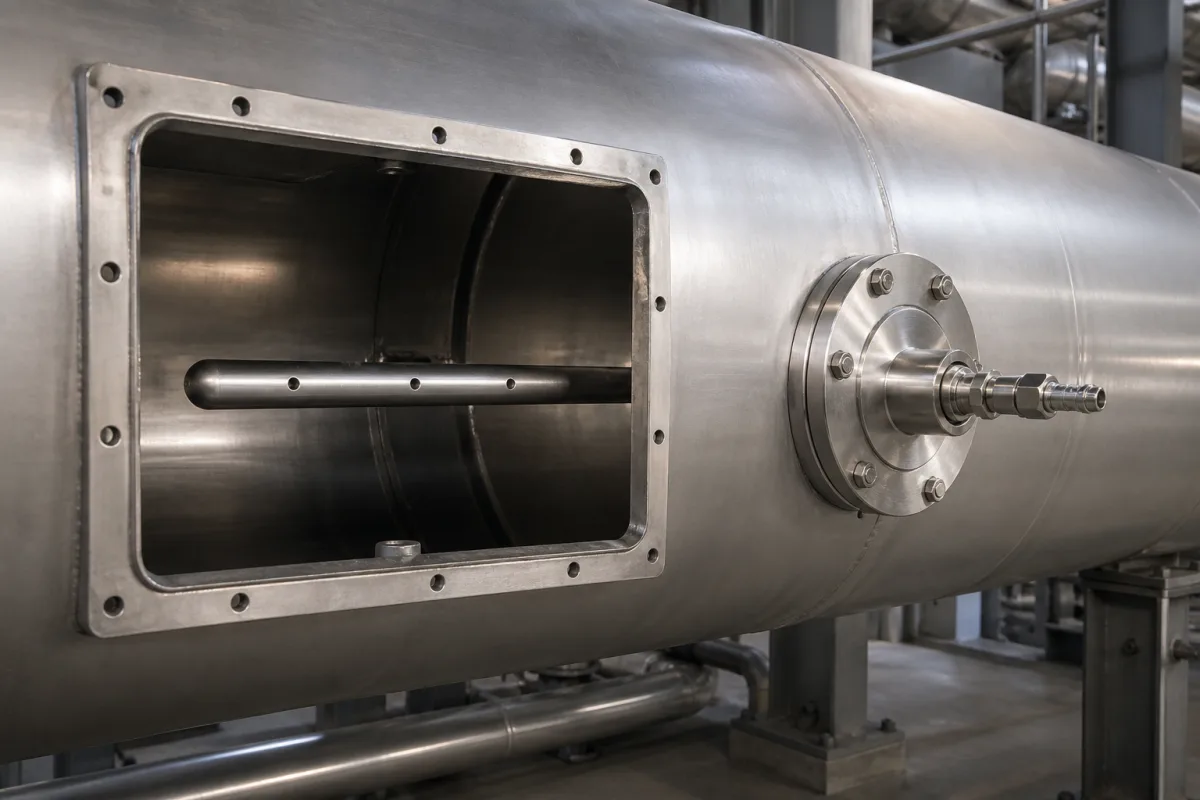

Das Sondenrohr ist der längliche, hohle zylindrische Abschnitt einer Entnahmesonde, der in das Zielmedium (Gas, Flüssigkeit oder Pulver) eindringt, um eine repräsentative Probe zu entnehmen.Es dient als primärer Kanal, durch den die Probe vom Entnahmepunkt zum internen Mechanismus der Sonde oder zum externen Analysesystem fließt.Das Sondenrohr ist aus Materialien wie Edelstahl 316L, PTFE oder Hastelloy gefertigt und in Standard-Außendurchmessern von 6 bis 25 mm, Wandstärken von 0,5 bis 3 mm und Längen von 100 bis 2000 mm erhältlich, mit kundenspezifischen Längen bis zu 3000 mm.Die Betriebstemperatur reicht von -40°C bis 850°C, abhängig vom Material, wobei für Temperaturen über 500°C Hochtemperaturlegierungen empfohlen werden.Die Oberflächengüte liegt zwischen 0,8 und 3,2 μm Ra (ISO 4287), die Geradheit zwischen 0,5 und 1,5 mm/m (ISO 1101).Materialgüten umfassen 304, 316 und 316L gemäß ASTM A269.Das Gewicht variiert je nach Abmessungen und Material zwischen 0,1 und 5 kg.Diese Parameter sind Referenzbereiche; die tatsächlichen Werte müssen mit dem Hersteller für spezifische Anwendungen bestätigt werden.Das Sondenrohr ist eine kritische Komponente zur Gewährleistung der Probenintegrität während des Transfers.Die Auswahl hängt vom Prozessmedium, der Temperatur, dem Druck und den Einbaubedingungen ab.Die richtige Materialwahl ist für Korrosionsbeständigkeit und Haltbarkeit unerlässlich.Die Innenbohrung des Rohrs muss glatt sein, um Verschmutzung zu minimieren und den Durchfluss aufrechtzuerhalten.Für enge Öffnungen ist die Geradheit entscheidend.Vor dem Kauf müssen die modellspezifischen Spezifikationen und geltenden Normen mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Das Sondenrohr wird in die Probenumgebung eingeführt. Das Probenmedium tritt durch eine Öffnung, oft an der Spitze, ein und strömt durch die Innenbohrung des Rohrs mittels Druckdifferenz, Vakuum oder mechanischer Wirkung. Das Rohr erhält die Probenintegrität während des Transfers aufrecht, indem es Totvolumen minimiert und Kontamination verhindert. Das Design stellt sicher, dass die Probe repräsentativ für das Gesamtmedium ist. Material und Abmessungen des Rohrs werden gewählt, um Prozessbedingungen standzuhalten und die erforderlichen Strömungseigenschaften zu bieten. Das Funktionsprinzip beruht auf der Druckdifferenz zwischen Entnahmepunkt und Analysesystem oder auf einem angelegten Vakuum, um die Probe durch das Rohr zu ziehen. Bei einigen Konstruktionen kann mechanische Wirkung verwendet werden. Das Rohr muss ordnungsgemäß installiert und abgedichtet sein, um Lecks zu vermeiden. Regelmäßige Inspektion ist erforderlich, um Verstopfungen, Korrosion oder Verschleiß zu erkennen. Die Leistung des Rohrs wird durch seine innere Oberflächenbeschaffenheit beeinflusst, die Verschmutzung und Probenanhaftung beeinflusst. Länge und Durchmesser des Rohrs beeinflussen Ansprechzeit und Druckabfall. Das Rohr muss mit dem Prozessmedium und den Betriebsbedingungen kompatibel sein. Das Funktionsprinzip ist einfach, erfordert jedoch sorgfältige Konstruktion, um genaue Probenahme zu gewährleisten.
