Technische Definition

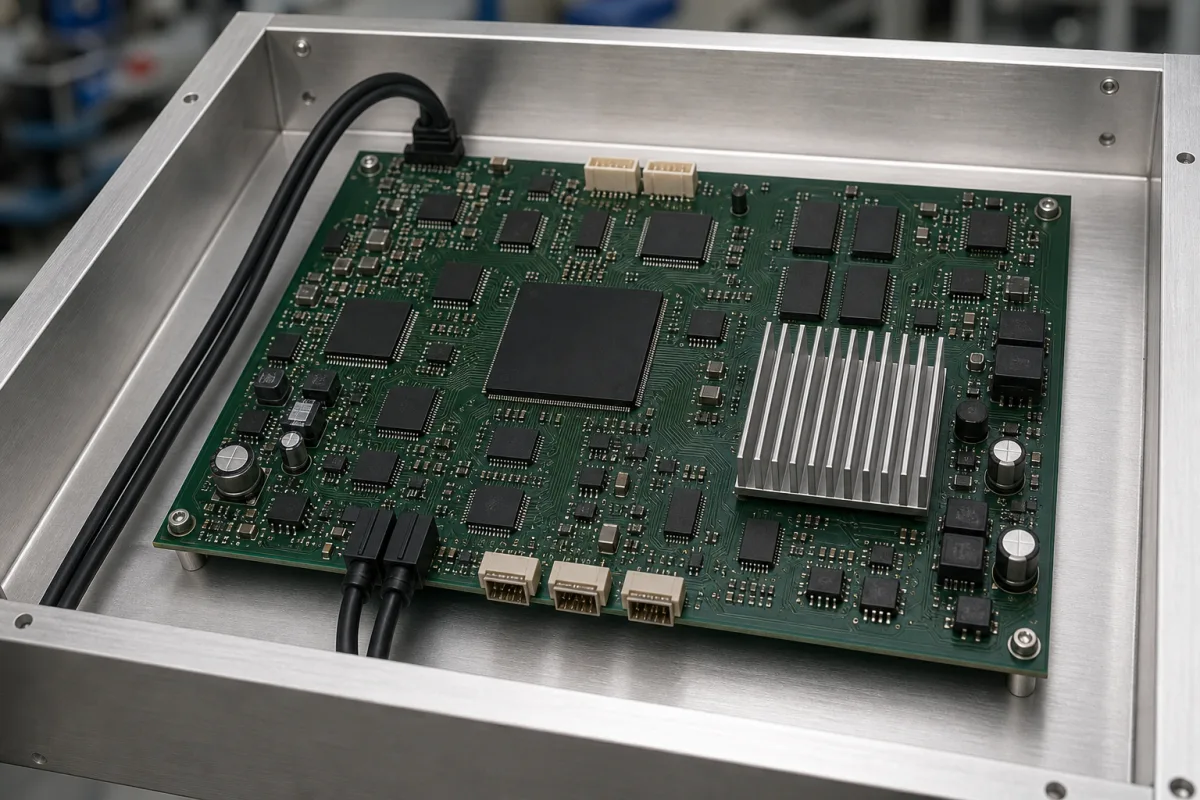

Der Prozessor (DSP/FPGA) ist die zentrale Rechenkomponente einer Bewegungssteuerungskarte. Er ist verantwortlich für die Ausführung komplexer Echtzeit-Regelalgorithmen, die Verarbeitung von Rückkopplungssignalen von Encodern oder Sensoren und die Erzeugung präziser Befehlssignale für Motorantriebe. Er ermöglicht Funktionen wie Mehrachsensynchronisation, Bahnplanung und Regelung mit geschlossenem Regelkreis. Der Prozessor ist typischerweise ein digitaler Signalprozessor (DSP) für sequentielle algorithmische Berechnungen oder ein Field-Programmable Gate Array (FPGA) für parallele, hardwarekonfigurierbare Logik. Er kommuniziert mit anderen Komponenten auf der Karte, wie Analog-Digital-Wandlern (ADCs) für die Rückkopplungserfassung, digitalen I/Os für Endschalter und andere diskrete Signale sowie Pulsweitenmodulations-Ausgängen (PWM) für Motorverstärker. Die Leistung des Prozessors wird durch Parameter wie Verarbeitungsgeschwindigkeit (200–1000 MHz), On-Chip-Speicher (256–1024 KB), digitale I/O-Kanäle (16–64), Analog-Eingangsauflösung (12–16 Bit), PWM-Ausgangsfrequenz (1–100 kHz), Betriebstemperatur (-40 bis 85 °C), Versorgungsspannung (3,3–5 V DC), Leistungsaufnahme (1–10 W), Gehäusetyp (BGA–QFP) und Gewicht (5–50 g) charakterisiert. Diese Werte sind typische Bereiche für die Komponentenkategorie und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der Prozessor wird aus Silizium-Halbleitermaterial hergestellt. Er ist für den Betrieb innerhalb spezifizierter Umgebungs- und elektrischer Grenzen ausgelegt; das Überschreiten dieser Grenzen kann die Leistung beeinträchtigen oder zu Ausfällen führen. Bei der Beschaffung ist es wichtig, die genauen Spezifikationen, einschließlich Normen wie IEC 60068-2-1/2 für Temperaturprüfungen und JEDEC MS-028 für den Gehäusetyp, mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen. Der Prozessor ist eine Komponente, kein eigenständiges Produkt, und seine Eignung hängt vom Design der Bewegungssteuerungskarte und der beabsichtigten industriellen Anwendung ab.
Funktionsprinzip
Der Prozessor empfängt übergeordnete Bewegungsbefehle (z. B. Positions- und Geschwindigkeitsprofile). Seine interne Architektur (DSP für algorithmische Berechnungen oder FPGA für parallele, hardwarekonfigurierbare Logik) führt Regelalgorithmen in Echtzeit aus. Er verarbeitet Rückkopplungsdaten, berechnet Fehlersignale und gibt präzise Puls- oder Analogsignale aus, um Verstärker anzusteuern und so eine genaue und reaktionsschnelle Motorbewegung zu gewährleisten. Der Prozessor tastet kontinuierlich Rückkopplungen von Encodern oder Sensoren ab, vergleicht sie mit der gewünschten Bahn und passt die Ausgangssignale an, um Fehler zu minimieren. In Mehrachsensystemen synchronisiert er mehrere Achsen, indem er Timing und Interpolation koordiniert. Die parallele Natur des FPGAs ermöglicht die gleichzeitige Verarbeitung mehrerer I/O-Kanäle, während der DSP sich durch komplexe mathematische Operationen auszeichnet. Die Leistung des Prozessors wird durch seine Taktfrequenz, Speicherkapazität und I/O-Fähigkeiten beeinflusst. Er arbeitet innerhalb eines spezifizierten Temperaturbereichs und einer Versorgungsspannung; Abweichungen können Timing-Fehler oder Fehlfunktionen verursachen. Der Prozessor wird typischerweise mit einem BGA- oder QFP-Gehäuse auf der Bewegungssteuerungskarte montiert, und seine Leistungsaufnahme beeinflusst die Anforderungen an das Wärmemanagement. Die richtige Auswahl beinhaltet die Abstimmung der Fähigkeiten des Prozessors auf die Komplexität des Regelalgorithmus, die Anzahl der Achsen und die erforderlichen Aktualisierungsraten.
