Technische Definition

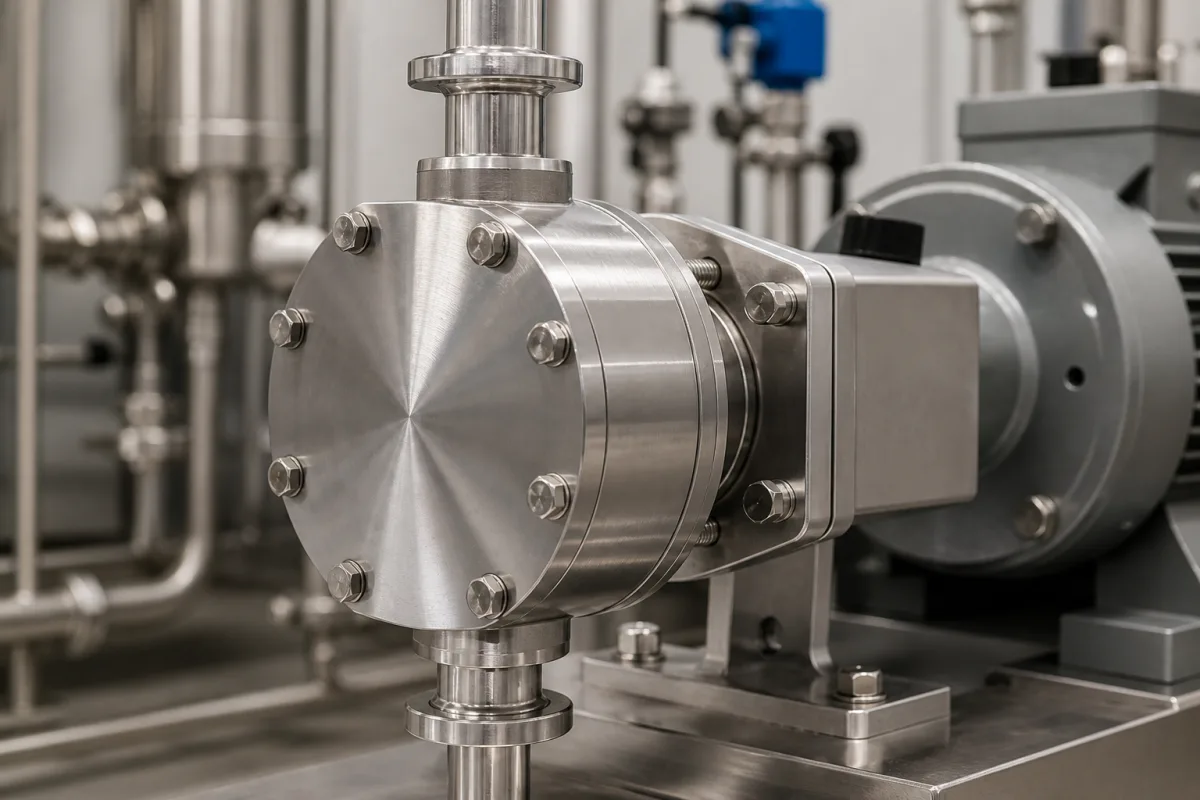

Der Pumpenkopf oder die Kammer ist die kritische Komponente einer Präzisionsdosierpumpe, die für die präzise volumetrische Verdrängung von Fluid verantwortlich ist. Er beherbergt den Mechanismus (wie Membran, Kolben oder Peristaltikelement), der direkt mit dem Fluid interagiert, um genaues Dosieren und Fördern zu erreichen. Diese Komponente bestimmt die Durchflussgenauigkeit, Druckfähigkeiten und Kompatibilität mit verschiedenen Fluiden. Der Pumpenkopf arbeitet, indem er eine abgedichtete Kammer schafft, in der ein bewegliches Element (Membran, Kolben usw.) zyklisch expandiert und kontrahiert. Während der Expansions-/Saugphase wird Fluid durch ein Einlassventil in die Kammer gezogen. Während der Kontraktions-/Auslassphase wird das Fluid durch ein Auslassventil ausgestoßen, wodurch pro Zyklus ein präzises, wiederholbares Fluidvolumen übertragen wird. Die Präzision wird durch enge Toleranzen, konsistente Materialeigenschaften und kontrollierte Betätigung erreicht. Typische Materialien umfassen Edelstahl (z. B. 316L), PTFE, Keramik, PEEK und Saphir, ausgewählt basierend auf chemischer Kompatibilität und Verschleißfestigkeit. Wichtige Parameter, die für eine spezifische Anwendung zu überprüfen sind, umfassen Durchflussrate (0,1–50 L/h), Betriebsdruck (1,0–1,6 MPa), Hublänge (10–50 mm), Hubfrequenz (30–120 Hübe/min), Dosiergenauigkeit (±0,5%), Wiederholbarkeit (±0,1%), maximale Fluidtemperatur (80 °C), Umgebungstemperaturbereich (-20 bis 60 °C), Schutzart (IP54–IP65 gemäß IEC 60529), benetzte Materialien (PVDF, PTFE, 316L), Anschlussgröße (DN15–DN50 gemäß ISO 7005) und Gewicht (5–20 kg). Diese Werte sind Referenzbereiche und müssen mit dem Hersteller für das tatsächliche Modell bestätigt werden. Der Pumpenkopf wird basierend auf erforderlicher Dosiermenge, chemischer Kompatibilität und Systemdruck ausgewählt. Er interagiert mit dem Pumpenantrieb, der Rohrleitung und dem Steuerungssystem. Regelmäßige Wartung umfasst die Überprüfung von Dichtungen und Ventilen auf Verschleiß. Anzeichen für Ausfälle sind Leckagen, reduzierte Genauigkeit oder ungewöhnliche Geräusche. Überprüfen Sie immer modellspezifische Spezifikationen und Normen mit dem rechtlichen Hersteller oder Lieferanten.
Funktionsprinzip
Der Pumpenkopf schafft eine abgedichtete Kammer, in der ein bewegliches Element (Membran, Kolben usw.) zyklisch expandiert und kontrahiert. Während der Expansions-/Saugphase wird Fluid durch ein Einlassventil in die Kammer gezogen. Während der Kontraktions-/Auslassphase wird das Fluid durch ein Auslassventil ausgestoßen, wodurch pro Zyklus ein präzises, wiederholbares Fluidvolumen übertragen wird. Präzision wird durch enge Toleranzen, konsistente Materialeigenschaften und kontrollierte Betätigung erreicht.
