Technische Definition

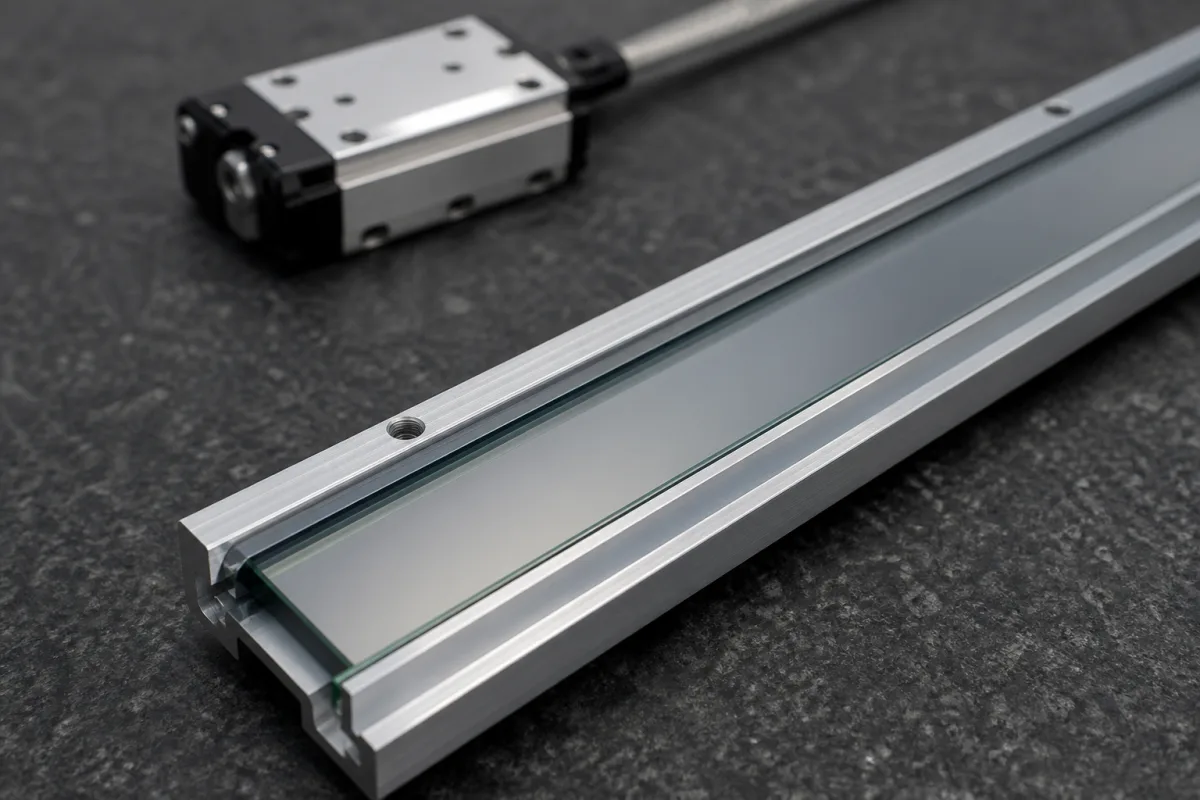

In linearen Encodern ist der Maßstab die Präzisionskomponente, die eine Reihe von gleichmäßig beabstandeten Markierungen oder Mustern enthält, die als Referenzpunkte für die Positionsmessung dienen. Er fungiert als stationäres oder bewegliches Element, gegen das der Lesekopf Positionsänderungen erkennt, und ermöglicht so eine genaue lineare Wegmessung in industriellen Maschinen und Anlagen. Der Maßstab wird typischerweise aus Edelstahl, Glas oder Keramik hergestellt, abhängig von den Anforderungen an thermische Stabilität, Korrosionsbeständigkeit und Genauigkeit. Die Länge des Maßstabs kann je nach Anwendung von 100 mm bis zu mehreren Metern reichen. Das Muster des Maßstabs wird vom Lesekopf erfasst, der die Variationen der optischen, magnetischen oder induktiven Eigenschaften interpretiert, um die Position zu bestimmen. Der Maßstab ist eine kritische Komponente in der Rückkopplungsschleife von CNC-Maschinen, Messsystemen und anderen automatisierten Geräten, wo präzises Positionsfeedback für die Prozesssteuerung unerlässlich ist. Bei der Auswahl eines Maßstabs ist es wichtig, das spezifische Material, die Länge und die Musterart mit dem Hersteller zu verifizieren, da diese Parameter die Leistung und Kompatibilität mit dem Encodersystem beeinflussen. Der Maßstab muss gemäß den Richtlinien des Herstellers installiert und gewartet werden, um einen genauen und zuverlässigen Betrieb zu gewährleisten. Im Laufe der Zeit können Verschmutzungen oder Beschädigungen der Maßstabsoberfläche zu Messfehlern führen, daher werden regelmäßige Inspektion und Reinigung empfohlen. Die Leistung des Maßstabs wird durch Umgebungsfaktoren wie Temperatur, Feuchtigkeit und Vibration beeinflusst, die bei der Systemauslegung berücksichtigt werden sollten. Bei der Beschaffung ist es wichtig, die genauen Spezifikationen und Normen zu bestätigen, die für die beabsichtigte Anwendung gelten, da der Maßstab eine Präzisionskomponente ist, die die Messgenauigkeit direkt beeinflusst.
Funktionsprinzip
Der Maßstab bietet ein physisches Referenzmuster (optisch, magnetisch oder induktiv), das vom Lesekopf des Encoders erfasst wird. Wenn sich der Lesekopf relativ zum Maßstab bewegt, interpretiert er das Muster, um die genaue lineare Position zu bestimmen, und wandelt mechanische Verschiebung in elektrische Signale für das Positionsfeedback um. Das Muster besteht aus gleichmäßig beabstandeten Markierungen oder Gittern, die ein periodisches Signal erzeugen, das verarbeitet wird, um hochauflösende Positionsdaten zu liefern. Der Lesekopf kann Lichtinterferenz, Magnetfeldvariation oder induktive Kopplung verwenden, um das Muster zu erfassen, abhängig vom Maßstabstyp. Die relative Bewegung zwischen Lesekopf und Maßstab erzeugt ein Signal, das gezählt und interpoliert wird, um einen digitalen Positionsausgang zu erzeugen. Dieses Prinzip ermöglicht genaue Messungen über lange Verfahrwege, wobei die Auflösung durch die Teilung des Musters und die Interpolationselektronik bestimmt wird. Material und Montage des Maßstabs beeinflussen seine thermische Ausdehnung und Stabilität, die bei hochpräzisen Anwendungen berücksichtigt werden müssen.
