Technische Definition

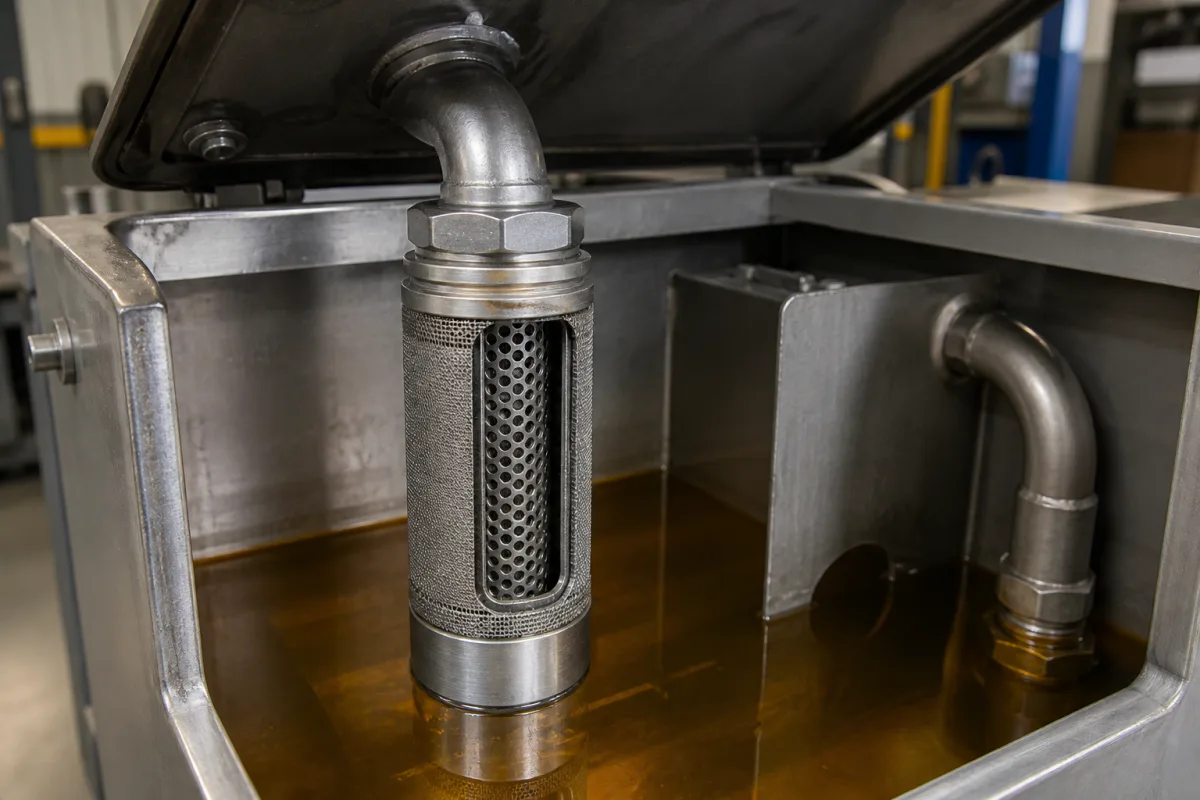

Der Saugfilter ist eine kritische Komponente eines Hydrauliktanks und befindet sich am Sauganschluss der Pumpe. Seine Hauptfunktion besteht darin, feste Verunreinigungen (wie Metallpartikel, Schmutz und Ablagerungen) aus der Hydraulikflüssigkeit zu filtern, bevor sie in die Pumpe gelangt, und so die Pumpe und andere empfindliche Hydraulikkomponenten vor Schäden, Verschleiß und Ausfall zu schützen. Er besteht typischerweise aus einem feinen Sieb oder einer perforierten Abdeckung, die in einem Schutzgehäuse untergebracht ist.
Dieser Verzeichniseintrag bietet Referenzdaten für Auswahl und Überprüfung. Der Nenndurchmesser reicht von DN15 bis DN100 (ISO 1127) und passt zur Saugleitungsgröße der Pumpe. Die Durchflussraten liegen zwischen 25 und 400 L/min (ISO 3968), wobei der Druckabfall mit dem Durchfluss zunimmt. Die Filterfeinheit beträgt 25 bis 125 µm (ISO 16889), wobei eine feinere Bewertung den Druckabfall erhöht. Der Betriebsdruck liegt bei 1,0 bis 1,6 MPa, mit einem Berstdruck von 2,5 MPa (Sicherheitsfaktor 1,5 über dem maximalen Betriebsdruck). Die Betriebstemperatur reicht von -20 bis 80 °C (ISO 3448), begrenzt durch das Dichtungsmaterial. Die Anschlussarten umfassen Flansch oder Gewinde gemäß SAE J518. Die Maschenweite reicht von 120 bis 500 (ISO 9044) und entspricht der Filterfeinheit. Die hinterlegten Materialien umfassen Edelstahlgewebe (Güten 304/316L nach ASTM A240) und Stahlgehäuse. Das Gewicht liegt zwischen 1,5 und 8,0 kg, abhängig von Größe und Material. Dichtungsmaterialien sind NBR oder FKM (ISO 3601), wobei FKM für hohe Temperaturen geeignet ist.
Diese Werte sind typische Referenzbereiche; modellspezifische Parameter müssen mit dem Hersteller oder Lieferanten bestätigt werden. Die aufgeführten Normen sind Beschaffungs- und Prüfhinweise, kein Nachweis für Zertifizierung oder Konformität. Stellen Sie sicher, dass der ausgewählte Filter die spezifischen Anforderungen Ihres Hydrauliksystems erfüllt, einschließlich Kompatibilität mit Flüssigkeit, Druck, Temperatur und Einbaumaßen.
Funktionsprinzip
Hydraulikflüssigkeit wird aus dem Tank durch die Saugleitung in die Pumpe gesaugt. Der Saugfilter, der in diesem Strömungsweg positioniert ist, wirkt als physikalische Barriere. Verunreinigungen, die größer als die Maschen- oder Sieböffnungen sind, werden an der Außenfläche des Filterelements zurückgehalten, sodass nur saubere Flüssigkeit zur Pumpe gelangt. Einige Konstruktionen enthalten ein Bypassventil, das sich öffnet, wenn der Filter übermäßig verstopft ist, um Pumpenkavitation zu verhindern, auf Kosten eines vorübergehenden Durchtritts ungefilterter Flüssigkeit.
