Technische Definition

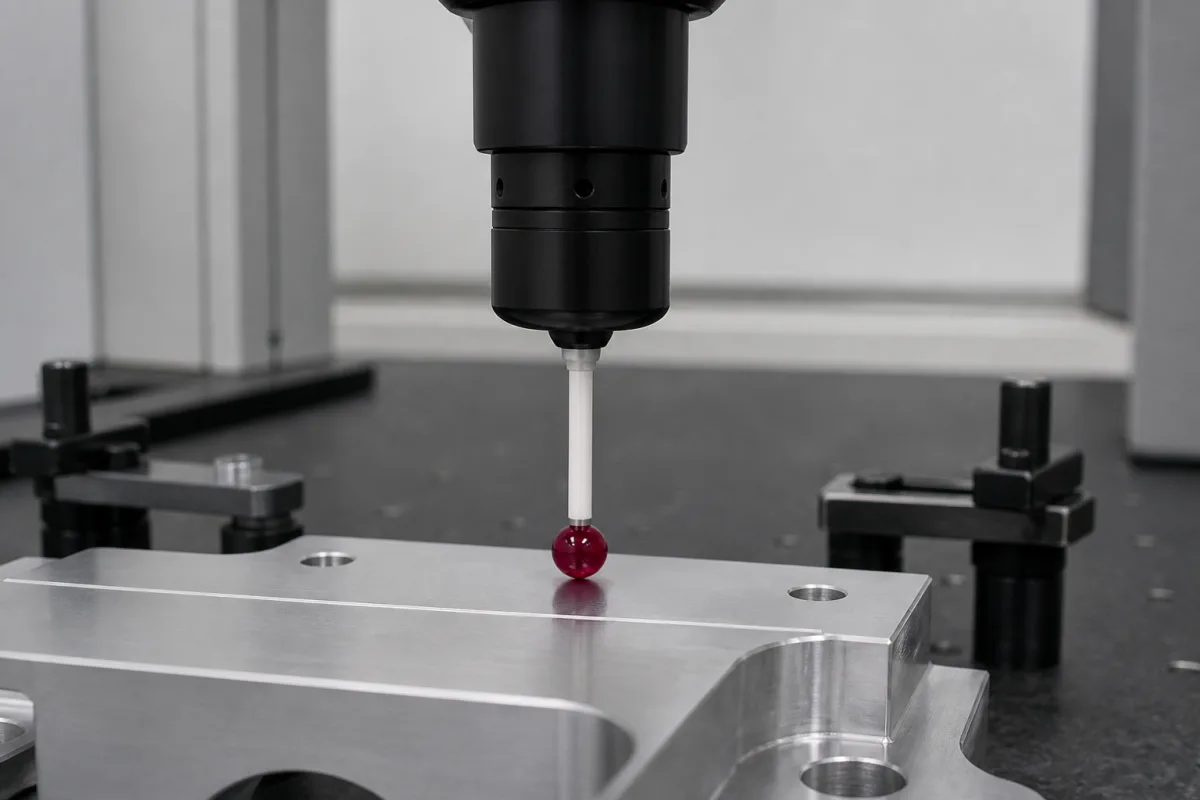

Der Taststift für taktile Messung ist eine kritische Komponente des Multisensor-Messkopfes und dient als physische Schnittstelle, die direkten Kontakt mit dem Werkstück herstellt. Er überträgt Oberflächenkoordinatendaten an das Sensorsystem des Messkopfes für dimensionsgenaue Messtechnik, Qualitätskontrolle und Reverse-Engineering-Anwendungen. Der Taststift ist in verschiedenen Konfigurationen erhältlich. Die Kugelspitze besteht aus Rubin, Zirkonoxid (ZrO2) oder Siliziumnitrid (Si3N4), jeweils ausgewählt nach Verschleißfestigkeit, Kosten oder Zähigkeit. Der Kugeldurchmesser reicht von 0,5 bis 6,0 mm, wobei kleinere Spitzen den Zugang zu engen Merkmalen ermöglichen und größere Spitzen haltbarer sind. Die Taststiftlänge variiert von 10 bis 100 mm, was eine Reichweite für tiefe Bohrungen bietet, jedoch die Steifigkeit verringern kann. Die Gewindegrößen entsprechen ISO 68-1 (M2, M3, M4, M5), um verschiedene Messkopf-Schnittstellen zu passen. Präzision wird durch enge Toleranzen gewährleistet: Geradheit ≤0,001 mm nach ISO 1101, Sphärizität ≤0,0005 mm nach ISO 3290 und Oberflächenrauheit (Ra) ≤0,02 µm nach ISO 4287. Der Taststift arbeitet in einem Temperaturbereich von -40 bis 85 °C, mit einer maximalen Kontaktkraft von 0,05 bis 0,5 N, um Schäden am Werkstück oder Taststift zu vermeiden. Das Gewicht liegt zwischen 1 und 10 g und beeinflusst das dynamische Verhalten von Koordinatenmessgeräten (KMGs). Die Schutzart IP54 bis IP65 nach IEC 60529 bietet Schutz gegen Staub und Wasser für den Einsatz in der Werkstatt. Vor dem Kauf müssen die modellspezifischen Werte und Normen mit dem Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Wenn die Tastspitze die Werkstückoberfläche berührt, biegt sie sich leicht durch. Diese Durchbiegung wird von Dehnungsmessstreifen oder anderen Sensormechanismen im Messkopf erfasst, die die physikalische Bewegung in elektrische Signale umwandeln. Diese Signale werden verarbeitet, um die genauen XYZ-Koordinaten des Kontaktpunkts zu bestimmen.
