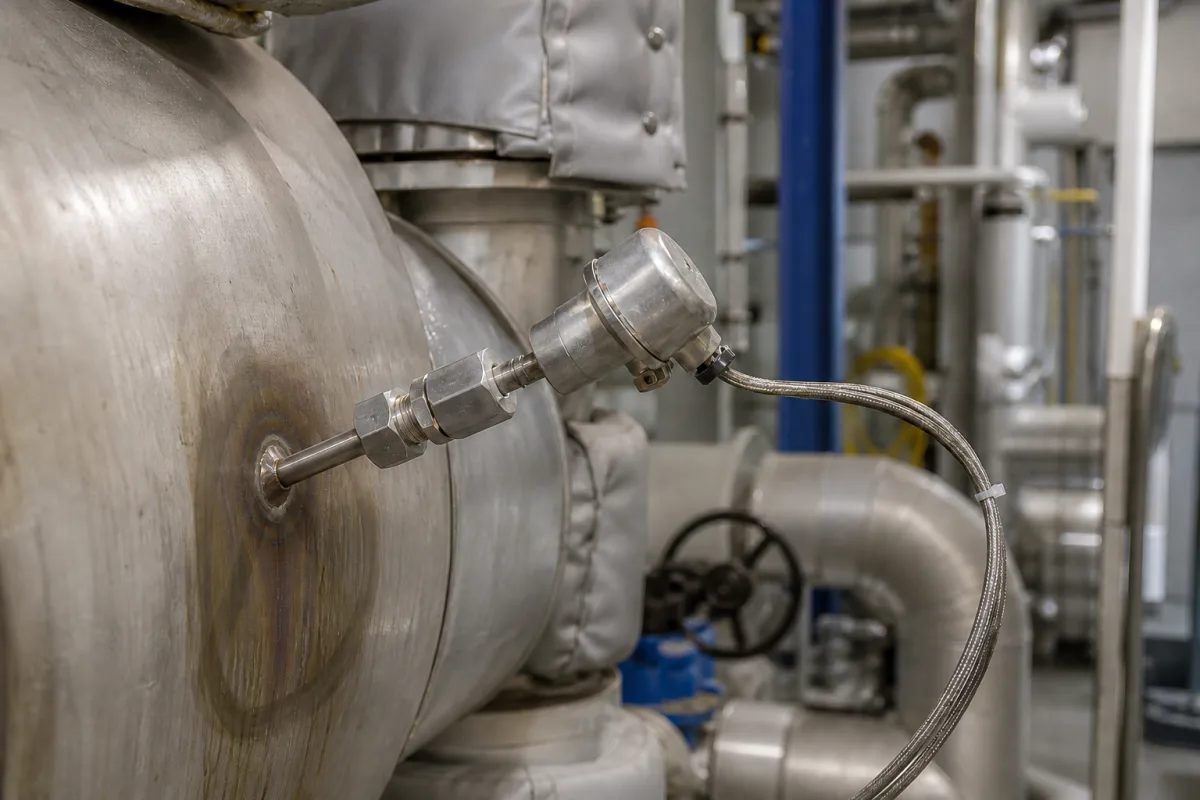

Technische Definition
Ein Thermoelement ist eine Temperatursensorkomponente innerhalb eines Temperaturregelungssystems, das die Temperatur misst, indem es eine Spannung erzeugt, die proportional zur Temperaturdifferenz zwischen seinen beiden Verbindungsstellen ist. Es liefert kritisches Temperaturfeedback für Regelalgorithmen, um präzise thermische Bedingungen in industriellen Prozessen aufrechtzuerhalten. Dieser Verzeichniseintrag deckt Thermoelement-Temperatursensoren ab, die in der Maschinen- und Anlagenbauindustrie verwendet werden. Der Sensor arbeitet nach dem Seebeck-Effekt, bei dem zwei verschiedene Metalle an einem Ende (heiße Verbindungsstelle) verbunden sind und eine Spannung erzeugen, wenn eine Temperaturdifferenz zwischen der heißen Verbindungsstelle und dem offenen Ende (kalte Verbindungsstelle) besteht. Diese Spannung wird gemessen und in Temperaturwerte umgewandelt. Das Produkt ist in mehreren Thermoelementtypen erhältlich, darunter Nickel-Chrom (Typ K), Eisen-Konstantan (Typ J), Kupfer-Konstantan (Typ T) und Platin-Rhodium (Typ S/R). Zu den wichtigsten Parametern für die Auswahl gehören Temperaturbereich (z. B. -40 bis 1200 °C für Typ K), Genauigkeitsklasse (Klasse 1 nach IEC 60584), Ansprechzeit (0,5–5 s), Isolationswiderstand (≥100 MΩ bei 500 V DC, 25 °C), Sondendurchmesser (3–8 mm), Einbaulänge (50–2000 mm), Prozessanschluss (G1/2, G3/4, M20x1,5 nach DIN 3852), Hüllmaterial (304, 316, Inconel 600 nach ASTM A312), Betriebsdruck (1,0–1,6 MPa), Schutzart (IP54–IP65 nach IEC 60529), Ausgangssignal (4–20 mA nach IEC 60751), Versorgungsspannung (9–36 V DC) und Gewicht (0,2–2,5 kg). Diese Werte sind Referenzbereiche; bestätigen Sie modellspezifische Werte mit dem Hersteller. Der Sensor wird typischerweise mit einem Messumformer für den 4–20 mA-Schleifenausgang verwendet. Es ist wichtig zu bestätigen, dass der ausgewählte Thermoelementtyp und die Materialien mit dem Prozessmedium und der Umgebung kompatibel sind. Die aufgeführten Normen dienen nur als Beschaffungsreferenz und implizieren keine Zertifizierung. Konsultieren Sie immer den rechtlichen Hersteller für anwendungsspezifische Beratung.
Funktionsprinzip
Thermoelemente arbeiten nach dem Seebeck-Effekt, bei dem zwei verschiedene Metalle an einem Ende (heiße Verbindungsstelle) verbunden sind und eine Spannung erzeugen, wenn eine Temperaturdifferenz zwischen der heißen Verbindungsstelle und dem offenen Ende (kalte Verbindungsstelle) besteht. Diese Spannung wird gemessen und in Temperaturwerte umgewandelt. Die Größe der Spannung ist proportional zur Temperaturdifferenz, und die Beziehung wird durch die Kalibrierkurve des Thermoelementtyps definiert. Die Temperatur der kalten Verbindungsstelle muss bekannt sein oder kompensiert werden, um genaue Messungen zu gewährleisten. Der Sensor ist typischerweise an einen Messumformer oder Regler angeschlossen, der die Spannung interpretiert und ein standardisiertes Ausgangssignal wie 4–20 mA bereitstellt.
