Technische Definition

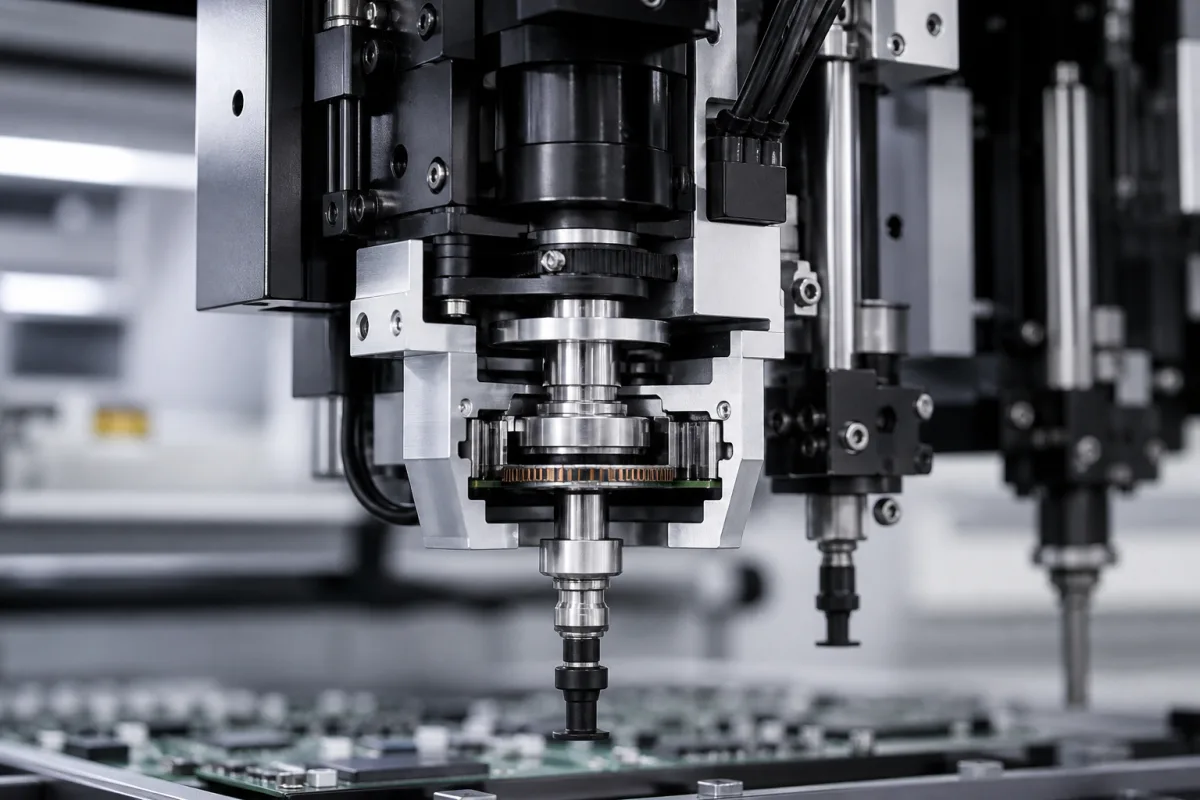

Der Theta-Achsen-Aktor ist eine kritische Komponente in einer Bestückkopf-Baugruppe, die dafür verantwortlich ist, elektronische Bauteile, Halbleiterchips oder andere kleine Teile vor dem Platzieren auf Substraten, Leiterplatten oder anderen Zielflächen präzise in ihre korrekte Winkelausrichtung zu drehen. Er gewährleistet eine genaue Rotationsausrichtung während automatisierter Montageprozesse. Dieser Aktor ist für den Einsatz in der Maschinen- und Anlagenbauindustrie konzipiert, insbesondere in Bestückungs- und Platzierungssystemen, Oberflächenmontagelinien (SMT) und Halbleiterverpackungsanlagen. Das Gerät verfügt typischerweise über ein Gehäuse aus eloxierter Aluminiumlegierung (6061-T6 gemäß ASTM B211), Stahlwellen und -lager, Kupferwicklungen für den Motor, Neodym-Magnete und technische Kunststoffe für Isolierung und Buchsen. Der Aktor arbeitet mit einer Versorgungsspannung von 24 V DC (±10 %) und verbraucht bei 24 V DC 0,5–1,5 A, einschließlich Magnetventile. Er benötigt einen Betriebsdruck von 0,4–0,7 MPa, wobei das Drehmoment unter 0,4 MPa abfällt. Das Nenndrehmoment beträgt 0,5–5,0 N·m bei einem Versorgungsdruck von 0,6 MPa. Der Drehwinkel ist mit einstellbaren Endanschlägen von 0–360 Grad einstellbar. Die Positionswiederholbarkeit beträgt ±0,05 Grad mit Encoder-Feedback. Die maximale Axiallast beträgt 50–200 N in der Mitte des Ausgangsflansches, und die maximale Radiallast beträgt 30–100 N bei 10 mm von der Flanschfläche. Der Betriebstemperaturbereich beträgt -10 bis 60 °C (nicht kondensierend). Die Schutzart beträgt IP54 bis IP65 mit optionalen Dichtungen gemäß IEC 60529. Das Gewicht liegt je nach Größe und Optionen zwischen 1,2 und 3,5 kg. Diese Werte sind Referenzbereiche aus dem Verzeichnis und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten bestätigt werden. Der Aktor ist kein eigenständiges Produkt, sondern eine Komponente zur Integration in eine größere Baugruppe. Er ist nicht über die aufgeführten Normen hinaus zertifiziert oder konform; die aufgeführten Normen dienen nur als Beschaffungs- und Verifizierungsreferenz.
Funktionsprinzip
Der Aktor empfängt digitale Befehle von einer Bewegungssteuerung, die in präzise Drehbewegungen umgewandelt werden. Dies wird üblicherweise durch einen Servo- oder Schrittmotor in Verbindung mit einem hochauflösenden Encoder für geschlossene Regelkreise erreicht. Der Motor treibt eine Welle oder Spindel an, oft über ein Präzisionsgetriebe oder Direktantrieb, um die erforderliche Winkelpositioniergenauigkeit und das Drehmoment für die Komponentendrehung zu erreichen. Der Encoder liefert Echtzeit-Positionsfeedback an die Steuerung, wodurch eine präzise Winkelpositionierung ermöglicht wird. Der Aktor kann je nach Konfiguration auch Magnetventile für pneumatische Unterstützung oder Bremsen enthalten. Das Funktionsprinzip basiert auf elektromechanischer Umwandlung, bei der elektrische Energie mit hoher Präzision und Wiederholbarkeit in mechanische Rotation umgewandelt wird.
