Technische Definition

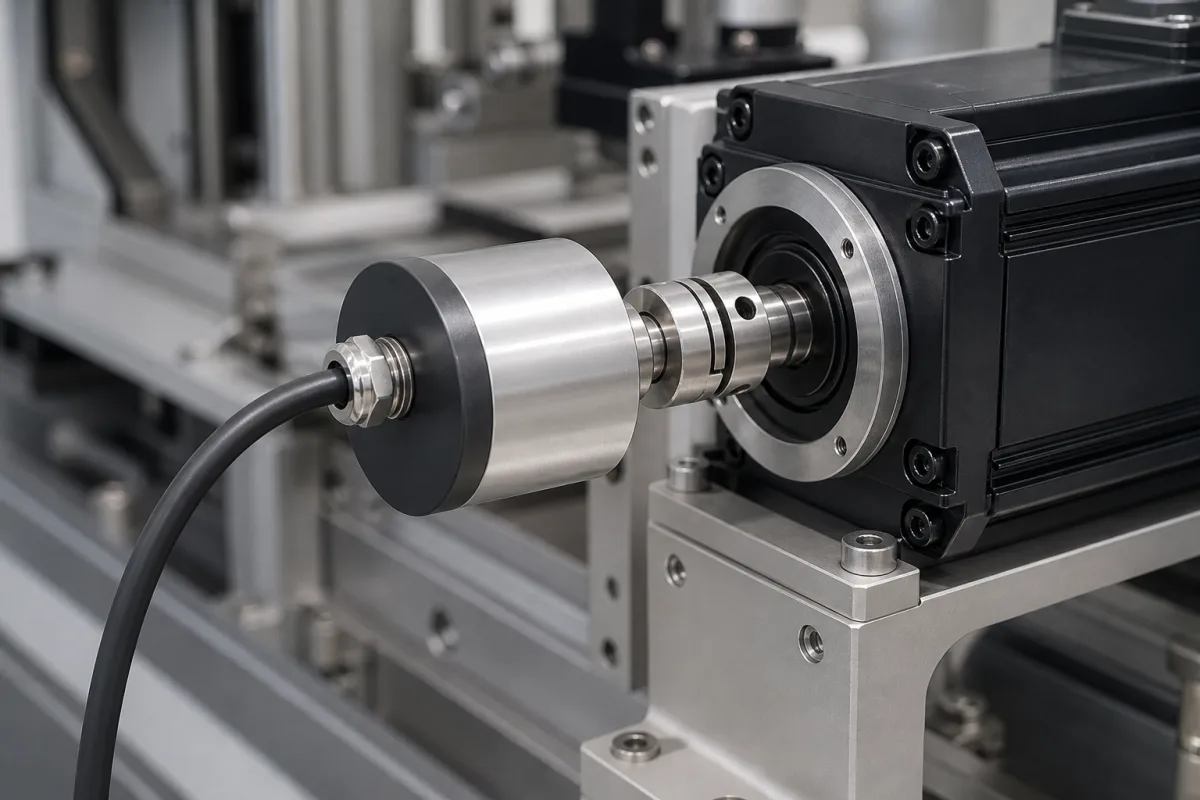

Ein hochauflösender Encoder ist eine kritische Sensorkomponente, die in Drehtische integriert ist und präzises Feedback zu Winkelposition, Geschwindigkeit und Richtung liefert. Er ermöglicht genaue Steuerung und Positionierung in automatisierten Fertigungs- und Bearbeitungsprozessen, indem er feinkörnige digitale Daten an die Systemsteuerung übermittelt. Der Encoder verwendet typischerweise optische, magnetische oder kapazitive Sensortechnologie. Wenn sich die Welle des Drehtisches dreht, passiert eine Scheibe mit feinen Markierungen (bei optischen Encodern) zwischen einer Lichtquelle und einem Fotodetektor, wodurch eine Reihe elektrischer Impulse erzeugt wird. Diese Impulse werden gezählt und verarbeitet, um die genaue Winkelposition mit hoher Auflösung zu bestimmen, oft bis auf Bogensekunden oder Mikroradianten. Das Gerät ist in einem Aluminiumgehäuse mit einer Edelstahlwelle untergebracht, und die Codescheibe besteht aus Glas oder Polymer. Das Fotodetektor-Array erfasst die Signale. Zu den wichtigsten Parametern gehören Auflösung von 17–23 Bit, Genauigkeit von ±20 bis ±5 Bogensekunden, Wiederholbarkeit von ±1 bis ±0,5 Bogensekunden und maximale Drehzahl von 3000–6000 U/min. Die Versorgungsspannung beträgt 5 V ±5 % oder 9–36 V DC, mit Ausgangssignalen in TTL/HTL- oder SSI/BiSS-Schnittstellen. Der Betriebstemperaturbereich liegt bei -40 bis 85 °C, und die Schutzart ist IP54–IP67 gemäß IEC 60529. Der Wellendurchmesser beträgt 6–14 mm, das Trägheitsmoment ≤50 g·cm², das Gewicht 0,3–1,5 kg und die Vibrationsfestigkeit 100–200 m/s² gemäß IEC 60068-2-6. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen für das spezifische Modell und die Anwendung bestätigt werden. Der Encoder wird in Drehtischen für Werkzeugmaschinen, Robotik und Präzisionspositioniersysteme eingesetzt. Er bietet geschlossenes Feedback für präzise Bewegungssteuerung. Bei der Auswahl eines Encoders sind Auflösung, Genauigkeit, Schnittstellenkompatibilität und Umgebungsbedingungen zu berücksichtigen. Verifizieren Sie modellspezifische Spezifikationen und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Encoder arbeitet, indem er die Drehung einer auf der Welle montierten Codescheibe erfasst. Bei optischen Encodern scheint eine Lichtquelle durch die feinen Markierungen der Scheibe oder wird von diesen auf ein Fotodetektor-Array reflektiert. Wenn sich die Welle dreht, erzeugt das Muster aus Hell und Dunkel elektrische Impulse. Diese Impulse werden gezählt und verarbeitet, um Winkelposition, Geschwindigkeit und Richtung zu bestimmen. Die Auflösung hängt von der Anzahl der Markierungen und der Interpolationselektronik ab. Magnetische und kapazitive Encoder verwenden ähnliche Prinzipien, jedoch mit unterschiedlichen Sensorelementen. Der Ausgang ist ein digitales Signal, das die Steuerung zur präzisen Positionierung interpretiert.
