Technische Definition

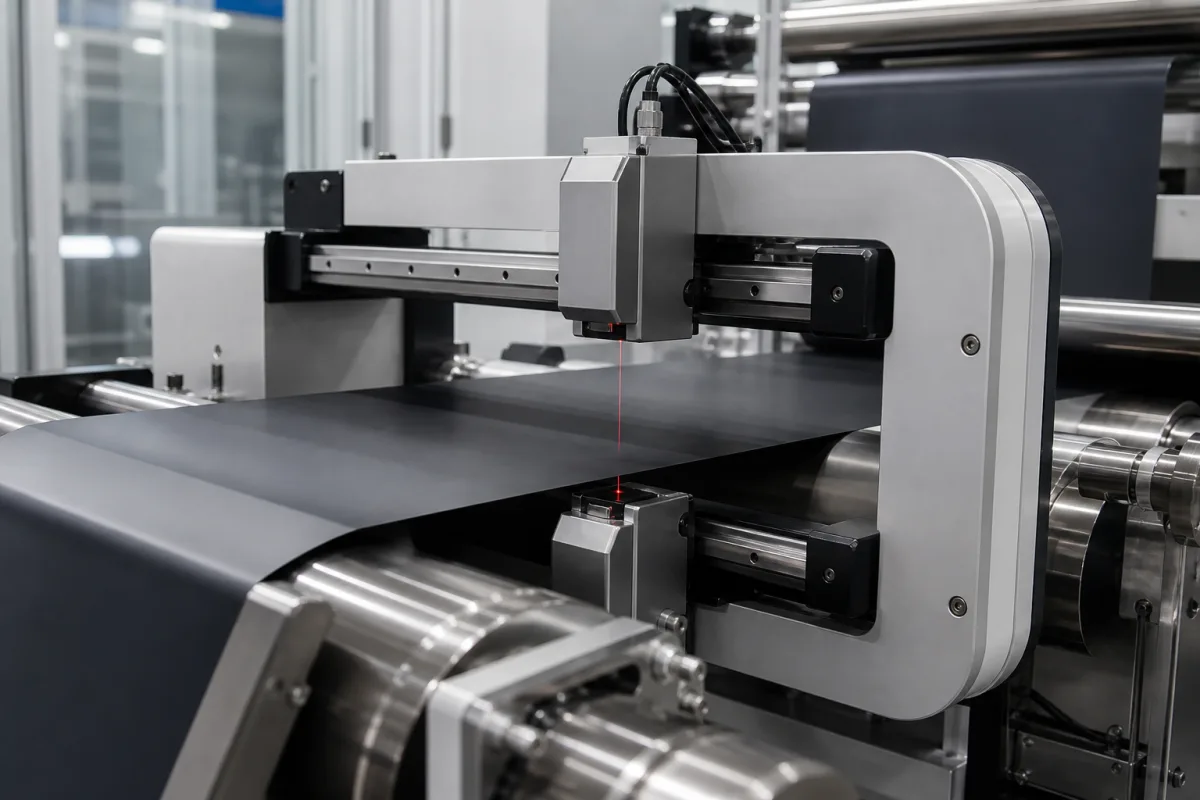

Der Dickenmessungssensor ist eine Präzisionskomponente, die für die Integration in Kalanderanlagen für Batterieelektroden entwickelt wurde. Seine Hauptfunktion besteht darin, die Dicke von Elektrodenmaterialien, einschließlich Anoden und Kathoden, kontinuierlich zu überwachen, während sie durch die Kalanderwalzen laufen. Durch die Bereitstellung von Echtzeit-Feedback zur Dickenhomogenität trägt der Sensor zu einer gleichbleibenden Elektrodendichte und -qualität bei, die für die Leistung und Sicherheit von Batterien entscheidend sind.
Der Sensor verwendet typischerweise berührungslose Messtechniken wie Lasertriangulation, Wirbelstrom oder kapazitive Sensorik. Diese Methoden erfassen den Abstand zwischen Sensor und Elektrodenoberfläche, und die Dicke wird basierend auf Referenzpunkten und Kalibrierdaten berechnet. Dieser Ansatz vermeidet physischen Kontakt, reduziert Verschleiß und verhindert Schäden an den empfindlichen Elektrodenmaterialien.
Zu den wichtigsten Spezifikationen gehören ein Messbereich von 0–100 μm, eine Auflösung von 0,1 μm und eine Genauigkeit von ±0,5 μm. Die Messgeschwindigkeit liegt zwischen 10 und 100 kHz, geeignet für schnelle Kalanderlinien. Der Sensor arbeitet in einem Temperaturbereich von 0–50 °C und benötigt eine 24-V-Gleichstromversorgung (±10 %). Er bietet einen 4–20-mA-Analogausgang für die Integration in SPS-Systeme. Die Schutzart ist IP65 (IEC 60529), was Staubdichtheit und Schutz gegen Wasserstrahlen gewährleistet. Das Sensorgehäuse besteht aus korrosionsbeständigem Edelstahl (316L, ASTM A240), und das Gewicht variiert je nach Konfiguration zwischen 0,5 und 2 kg.
Bei der Auswahl oder Überprüfung dieses Sensors ist es wichtig, modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten zu bestätigen. Die aufgeführten Parameter dienen als Referenzbereiche und müssen für die beabsichtigte Anwendung validiert werden. Der Sensor ist eine Komponente, kein eigenständiges System, und seine Leistung hängt von ordnungsgemäßer Installation, Kalibrierung und Integration in das Steuerungssystem der Kalanderanlage ab.
Funktionsprinzip
Der Sensor arbeitet nach berührungslosen Messprinzipien, üblicherweise unter Verwendung von Lasertriangulation, Wirbelstrom oder kapazitiver Sensorik. Bei der Lasertriangulation wird ein Laserstrahl auf die Elektrodenoberfläche projiziert, und das reflektierte Licht wird von einem Detektor erfasst. Der Winkel des reflektierten Lichts ändert sich mit dem Oberflächenabstand, wodurch die Dicke berechnet werden kann. Wirbelstromsensoren erzeugen ein hochfrequentes Magnetfeld; Änderungen des Feldes, die durch das Elektrodenmaterial verursacht werden, werden gemessen, um die Dicke zu bestimmen. Kapazitive Sensoren messen Änderungen der Kapazität zwischen Sensor und Material, die mit dem Abstand variieren. Der Sensor sendet kontinuierlich Daten an das Steuerungssystem und ermöglicht so Echtzeitanpassungen des Kalanderprozesses.
