Messsonde

Auf Basis strukturierter CNFX-Herstellerprofile wird Messsonde im Bereich Maschinen- und Anlagenbau anhand von Standardkonfiguration bis Schwerlastanforderung eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Messsonde wird durch die Baugruppe aus Messspitze/Messkopf und Wandler-Element beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Sensorelement, das direkt mit der Materialoberfläche in Kontakt tritt oder interagiert, um Dickenänderungen zu erkennen.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

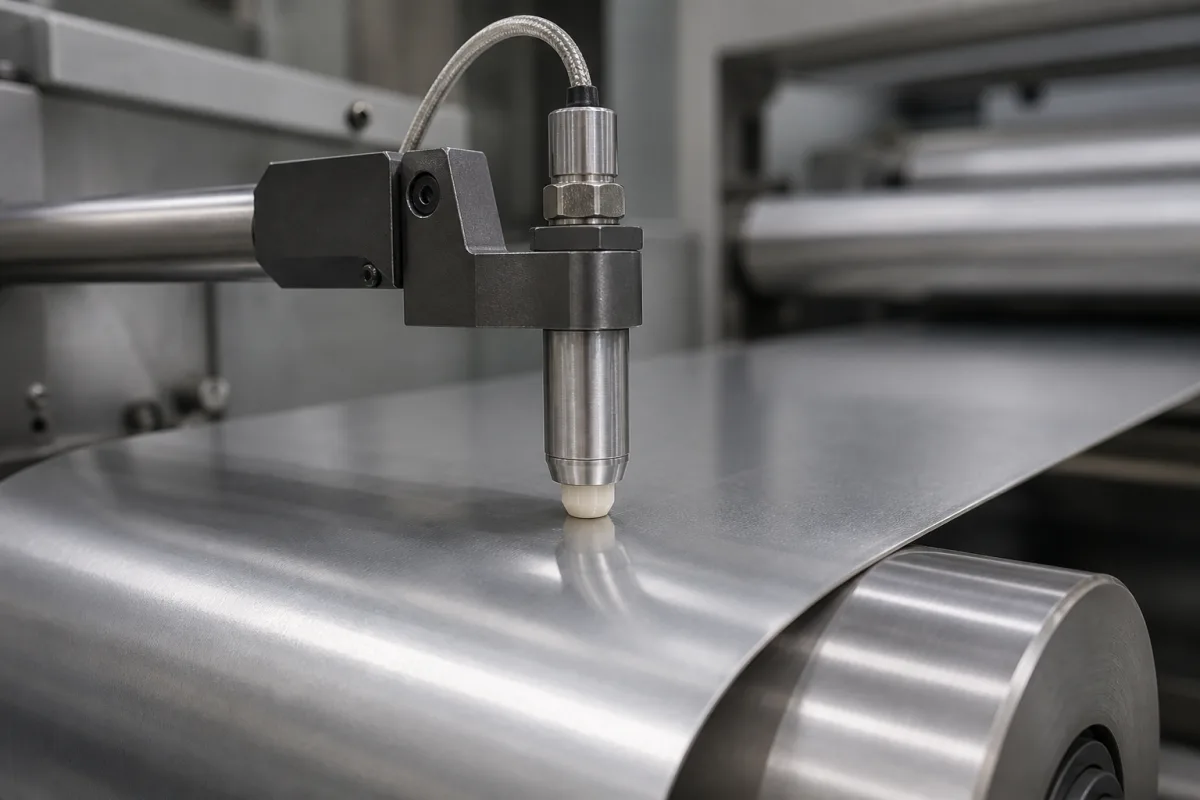

Messsonde in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Messsonde

Technische Definition

Die Messsonde ist die kritische Sensorkomponente in einem Dickenmesssystem. Sie interagiert physisch mit dem zu messenden Material und erfasst die Oberflächenposition oder den Abstand über verschiedene Prinzipien wie Kontakt, berührungslos, Ultraschall oder Wirbelstrom. Die Sonde erzeugt ein Signal – mechanisch, elektromagnetisch, Ultraschall oder optisch – in Richtung der Materialoberfläche und erfasst die Antwort, die Kontaktkraft, reflektiertes Signal, Wirbelstromänderung oder Laufzeit sein kann. Diese Interaktion wird in ein elektrisches Signal umgewandelt, das proportional zum Abstand oder zur Position der Oberfläche ist und in Kombination mit einer Referenzmessung zur Berechnung der Materialdicke verwendet wird. Design und Präzision der Sonde bestimmen direkt die Genauigkeit und Zuverlässigkeit der gesamten Dickenmessung. Häufig verwendete Materialien sind Edelstahl für den Körper, Keramik für die Spitze, Piezokristall für Ultraschallsonden und Kupferspule für Wirbelstromsonden. Der Spitzendurchmesser oder die Kontaktfläche der Sonde ist eine kritische Spezifikation, gemessen in Millimetern, da sie die Messauflösung und die minimale messbare Merkmalsgröße beeinflusst. Dieser Parameter muss basierend auf den spezifischen Anwendungsanforderungen ausgewählt werden, wie Materialart, Oberflächenbeschaffenheit und gewünschtem Messbereich. Es ist wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da das Verzeichnis nur allgemeine Referenzinformationen bietet. Die Leistung der Sonde wird durch Faktoren wie Oberflächenrauheit, Temperatur und das Vorhandensein von Beschichtungen oder Verunreinigungen beeinflusst. Regelmäßige Wartung und Kalibrierung sind notwendig, um konsistente und genaue Messungen zu gewährleisten. Wartungsmängel können zu Drift, reduzierter Empfindlichkeit oder vollständigem Ausfall führen, was sich durch inkonsistente Messwerte oder Signalverlust äußern kann. Das Verständnis der Funktionsprinzipien und Grenzen der Sonde ist entscheidend für die ordnungsgemäße Integration in ein Messsystem und für die Fehlerbehebung während des Betriebs.

Funktionsprinzip

Die Sonde arbeitet, indem sie ein Signal (mechanisch, elektromagnetisch, Ultraschall oder optisch) in Richtung der Materialoberfläche erzeugt. Sie erfasst dann die Antwort (Kontaktkraft, reflektiertes Signal, Wirbelstromänderung, Laufzeit). Diese Interaktion wird in ein elektrisches Signal umgewandelt, das proportional zum Abstand oder zur Position der Oberfläche ist und in Kombination mit einer Referenzmessung zur Berechnung der Materialdicke verwendet wird.

Hauptmaterialien

Edelstahl, Keramik (Spitze), Piezoelektrischer Kristall (für Ultraschallsonden), Kupferspule (für Wirbelstromsonden)

Komponenten / BOM

Messspitze/Messkopf
Das Bauteil, das direkt mit der Materialoberfläche interagiert. Seine Geometrie und sein Material definieren die Kontaktfläche, Verschleißfestigkeit sowie die Signalgenerierung/-erfassung.
Material: Vergüteter Stahl, Keramik, Diamant oder spezifisches Wandlerwerkstoff
Wandler-Element
Wandelt die physikalische Wechselwirkung (Kraft, Abstand, Reflexion) in ein elektrisches Signal um. Der Typ variiert je nach Sondentechnologie (Dehnungsmessstreifen, piezoelektrischer Kristall, Spule, Fotodiode).
Material: Piezoelektrischer Kristall, Kupferspule, Halbleiter
Sondengehäuse
Schützt interne Komponenten, gewährleistet strukturelle Integrität und umfasst oft Befestigungsmerkmale. Sichert Umgebungsabdichtung und mechanische Stabilität.
Material: Edelstahl, Aluminiumlegierung
Signalkabel/Steckverbinder
Überträgt das elektrische Signal vom Wandler zur Signalaufbereitungs- oder Verarbeitungseinheit des Sensors.
Material: Abgeschirmtes Kupferkabel, Industrie-Steckverbinder (z.B. M12)

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 10 bar
Durchflussrate:	Nicht spezifiziert
Betriebstemperatur:	-20°C bis 150°C

Montage- und Anwendungskompatibilität

Metalle (Stahl, Aluminium)Polymere (PVC, Polyethylen)Keramiken

Nicht geeignet: Abrasive Suspensionen mit hoher Partikelkonzentration (>20 % Feststoffanteil)

Auslegungsdaten

Materialhärte (Rockwell/Shore-Skala)
Erforderliche Messgenauigkeit (± mm)
Oberflächenzugänglichkeit/Bauraum-Einschränkungen

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-25,0 mm Dickenmessbereich mit ±0,5 µm Auflösung

Belastungs- und Ausfallgrenzen

Kontaktkraft über 2,5 N verursacht dauerhafte Verformung der Sondenspitze

Plastische Verformung des Hartmetall-Spitzenmaterials über seine Streckgrenze von 4500 MPa hinaus

Fertigungskontext

Messsonde wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signaldrift/Kalibrierungsverlust

Ursache: Thermische Zyklen, mechanische Belastung oder Kontamination, die das Sensorelement oder die interne Elektronik der Sonde verändern und zu ungenauen Messungen führen.

Physikalische Beschädigung oder Verschleiß

Ursache: Abrasion durch Kontakt mit gemessenen Oberflächen, Stoß durch Fehlausrichtung oder Fremdkörper oder Korrosion durch raue Umgebungsbedingungen, die die Sondenspitze oder das Gehäuse schädigen.

Wartungsindikatoren

Inkonsistente oder sprunghafte Messwerte im Vergleich zu bekannten Standards oder redundanten Sonden
Sichtbare Beschädigungen wie Risse, Dellen oder Korrosion an der Sondenspitze oder am Gehäuse oder ungewöhnliche Geräusche während des Betriebs

Technische Hinweise

Regelmäßige Kalibrierungsprüfungen und Umgebungskontrollen (z.B. Temperaturstabilisierung) implementieren, um die Signalintegrität aufrechtzuerhalten
Schutzgehäuse oder berührungslose Designs verwenden, wo möglich, und korrekte Ausrichtungs- und Handhabungsverfahren sicherstellen, um physikalischen Stress zu minimieren

Konformität und Fertigungsnormen

Referenznormen

ISO 10360-2:2009 - Annahme- und Rückführprüfungen für Koordinatenmessgeräte (KMG)ANSI/ASME B89.1.13M - Dimensional Measuring Equipment: Coordinate Measuring Machines (CMMs)DIN EN ISO 10360-2 - Geometrische Produktspezifikationen (GPS) - Annahme- und Rückführprüfungen für Koordinatenmessgeräte (KMG)

Fertigungsgenauigkeit

Kugelform der Taststiftspitze: +/-0,0005 mm
Sondenwiederholgenauigkeit: +/-0,001 mm

Qualitätsprüfung

Laserinterferometrie zur Verifizierung der geometrischen Genauigkeit
Dynamischer Leistungstest für Tastkraft und Durchbiegungskonsistenz

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektrostatische Entladung über 15 kV während der Handhabung → Depolarisation des piezoelektrischen Kristalls im Sensorelement → ESD-geschützte Aufbewahrungsbehälter mit Oberflächenwiderstand <10^9 Ω/□

Zyklische thermische Belastung von 20°C bis 150°C bei 5 Hz Frequenz → Thermische Ausdehnungs-Missverhältnis-Bruch an der Keramik-Metall-Grenzfläche → Angepasster thermischer Ausdehnungskoeffizient innerhalb von 1,2×10^-6/K zwischen Aluminiumoxid-Gehäuse und Kovar-Dichtung
