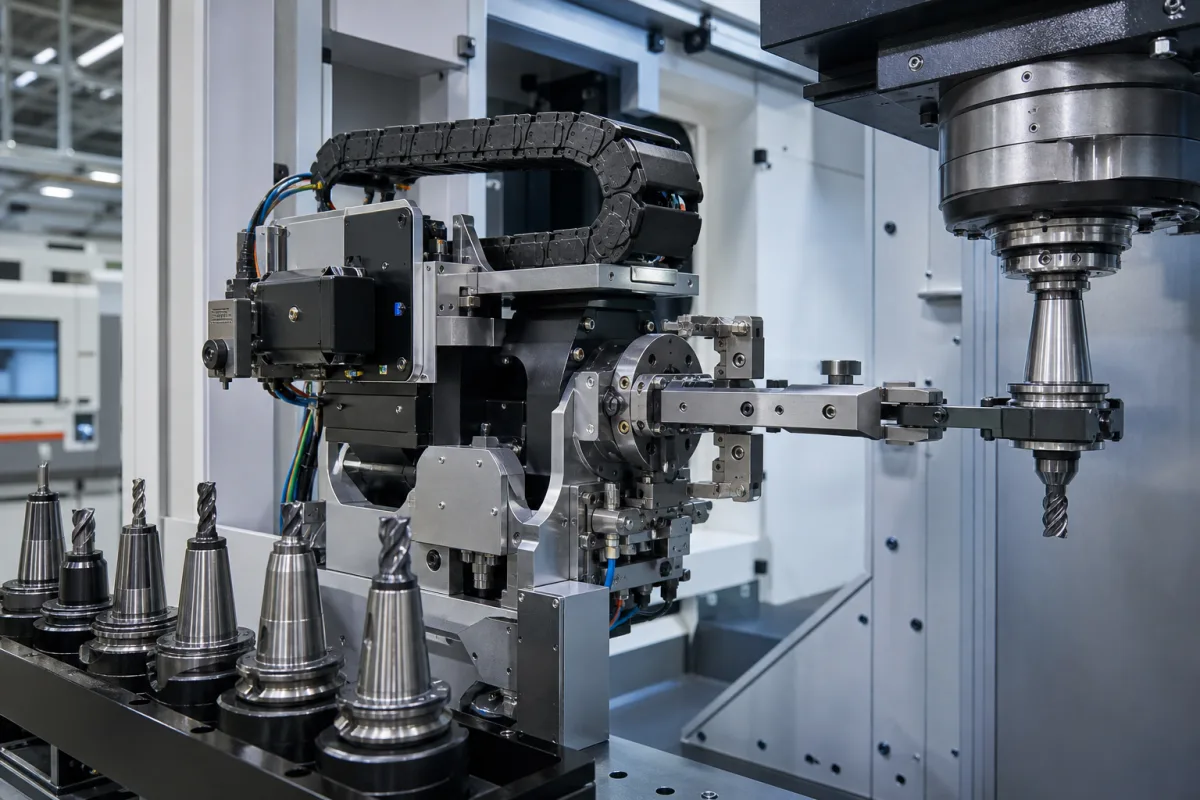

Werkzeugwechsler

Ein Werkzeugwechsler ist eine kritische Komponente in einem industriellen System, die den automatischen Werkzeugwechsel an CNC-Maschinen, Bearbeitungszentren und Roboterarbeitsplätzen ermöglicht. Er ermöglicht eine unterbrechungsfreie Produktion, indem er Maschinen erlaubt, mehrere Operationen mit verschiedenen Werkzeugen ohne manuellen Eingriff durchzuführen, wodurch Rüstzeiten erheblich reduziert und die Fertigungseffizienz gesteigert wird. Die Vorrichtung ist typischerweise an der Maschinenstruktur montiert oder integriert und kommuniziert mit dem Steuerungssystem der Maschine, um Werkzeugwechselzyklen auszuführen. Sie besteht aus einem Speichermagazin oder Revolver, einem Werkzeuggreif- und Transfermechanismus sowie Antriebssystemen, die pneumatisch, hydraulisch oder servoelektrisch sein können. Der Werkzeugwechsler ist für eine Reihe von Werkzeugkegeln (BT30–BT50 nach ISO 7388) ausgelegt und kann je nach Konfiguration 8 bis 60 Werkzeuge speichern. Er nimmt Werkzeuge mit einem maximalen Durchmesser von 75–125 mm (ohne benachbarte Werkzeuge), einer maximalen Länge von 250–400 mm von der Bezugslinie bis zur Werkzeugspitze und einem maximalen Gewicht von 5–15 kg einschließlich Werkzeughalter auf. Die Span-zu-Span-Wechselzeit beträgt 1,5 bis 8 Sekunden, und die Wiederholgenauigkeit der Werkzeugwechselposition liegt bei ±0,005 bis ±0,02 mm nach ISO 230-2. Die Vorrichtung benötigt einen pneumatischen Betriebsdruck von 0,5–0,8 MPa und eine elektrische Versorgung von 24 V DC ±10 % für Sensoren und Steuerung. Sie arbeitet in einem Umgebungstemperaturbereich von 5–60 °C und hat eine Schutzart von IP54–IP65 nach IEC 60529. Das Gewicht des Werkzeugwechslers selbst beträgt 50–200 kg, abhängig von Konfiguration und Werkzeugkapazität. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem Hersteller oder Lieferanten verifiziert werden. Der Werkzeugwechsler ist eine Komponente, keine eigenständige Maschine, und seine Auswahl hängt vom Maschinentyp, den Werkzeuganforderungen und der Produktionsumgebung ab.

Der Werkzeugwechsler arbeitet über eine koordinierte mechanische Sequenz. Wenn ein Werkzeugwechsel befohlen wird, bewegt sich die Maschinenspindel zu einer festgelegten Werkzeugwechselposition. Ein mechanischer Arm oder Revolvermechanismus greift dann in den Werkzeughalter in der Spindel ein, löst ihn, dreht oder bewegt sich zu einem Speichermagazin, holt das nächste benötigte Werkzeug und setzt es in die Spindel ein. Dieser Prozess wird typischerweise vom CNC-System der Maschine gesteuert und kann pneumatische, hydraulische oder servoelektrische Betätigung zum Spannen und Lösen des Werkzeugs umfassen.
