Technische Definition

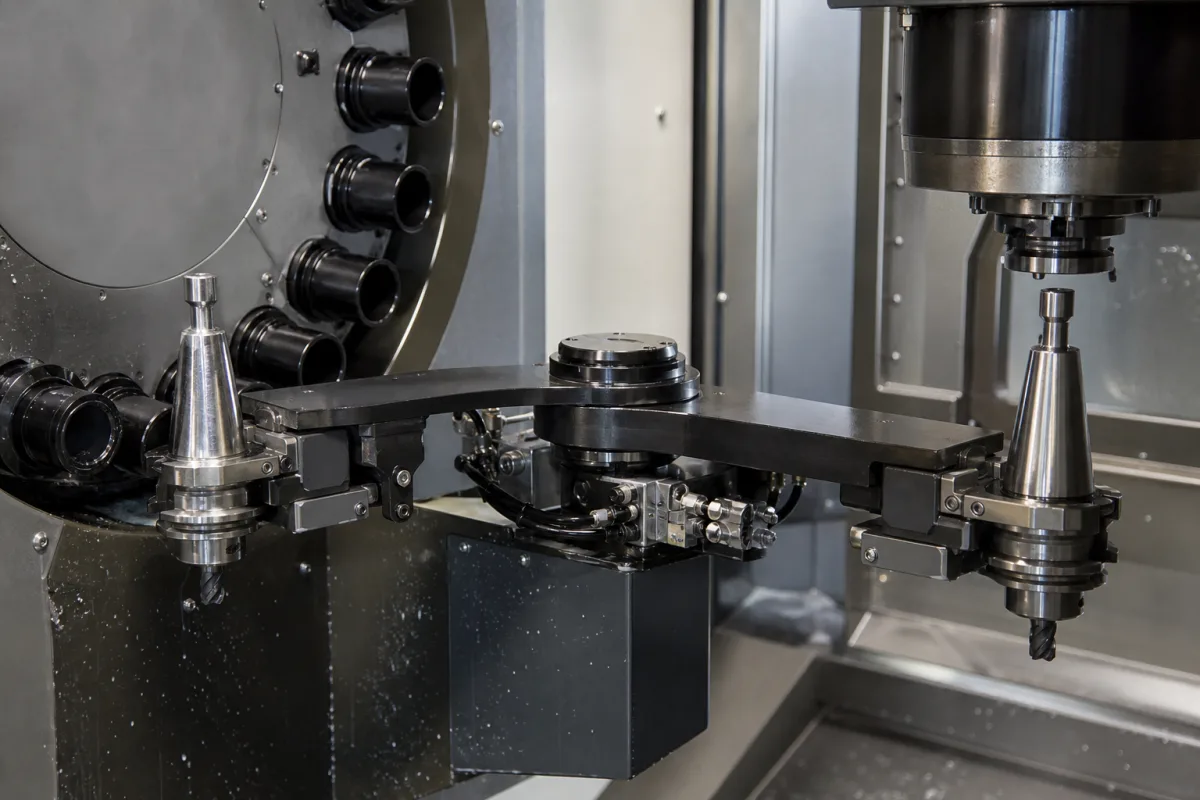

Der Werkzeugwechselarm ist eine kritische Komponente eines automatischen Werkzeugwechselsystems (ATC), das typischerweise in CNC-Bearbeitungszentren, Fräsmaschinen und anderen automatisierten Fertigungsanlagen zu finden ist. Seine Hauptfunktion besteht darin, den präzisen, automatisierten Austausch von Schneidwerkzeugen durchzuführen. Er entnimmt ein neues Werkzeug aus einem Speichermagazin (oder Karussell) und führt es der Maschinenspindel zu, während er gleichzeitig das verbrauchte Werkzeug aus der Spindel entfernt und an seinen vorgesehenen Lagerplatz zurückführt. Dieser Vorgang ermöglicht eine unterbrechungsfreie Bearbeitung mit mehreren Werkzeugen, reduziert die unproduktive Zeit erheblich und ermöglicht die Herstellung komplexer, mehrstufiger Teile in einer einzigen Aufspannung.
Typische Spezifikationen für solche Arme umfassen eine Lastkapazität von 8–15 kg, Kompatibilität mit BT40–BT50 Werkzeugkegeln gemäß ISO 7388, einen Schwenkradius von 300–600 mm, Rotationsgeschwindigkeiten von 60–120 U/min, Positioniergenauigkeit von ±0,05 mm, Betriebsdruck von 1,0–1,6 MPa, Betriebstemperaturbereich von -40 bis 85 °C, Schutzart IP54–IP65 gemäß IEC 60529 und Materialien wie legierter Stahl (z.B. 40Cr–42CrMo gemäß GB/T 3077), Gusseisen oder Aluminiumlegierung. Das Gewicht des Arms liegt typischerweise zwischen 50–120 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden.
Bei der Auswahl eines Werkzeugwechselarms berücksichtigen Sie den Spindelkegel der Maschine, Werkzeuggewicht und -abmessungen, erforderlichen Schwenkradius und Zykluszeit. Stellen Sie sicher, dass Lastkapazität und Positioniergenauigkeit Ihren Bearbeitungsanforderungen entsprechen. Stellen Sie sicher, dass Betriebsdruck und -temperatur mit Ihren Bedingungen übereinstimmen. Bestätigen Sie, dass die Schutzart für die Umgebung geeignet ist (z.B. Staub oder Feuchtigkeit). Überprüfen Sie immer die Herstellerdokumentation für genaue Spezifikationen und Konformität mit relevanten Normen. Der Arm ist eine Komponente, keine eigenständige Maschine; die Integration mit ATC und CNC-System ist wesentlich. Für die Wartung überwachen Sie Verschleiß an Greifern, Ausrichtungsdrift und hydraulische oder pneumatische Lecks. Eine fehlerhafte Ausrichtung kann zu Werkzeugschäden oder Maschinenstillstand führen.
Funktionsprinzip
Der Arm wird (typischerweise durch einen Servomotor, Pneumatikzylinder oder Kurvenmechanismus) betätigt, um eine spezifische, programmierte Bewegungsbahn auszuführen. Ein gängiges Design ist der 'Schwenkarm' oder 'Doppelgreifer'-Typ. In einem Zyklus: 1) Der Arm dreht oder fährt aus, um seine Doppelgreifer – einen leeren, einen mit dem nächsten Werkzeug – zwischen Spindel und Werkzeugmagazin zu positionieren. 2) Die Greifer klemmen an den Werkzeughaltern (z.B. CAT, BT, HSK) sowohl in der Spindel als auch im Magazin. 3) Der Arm führt dann eine 180-Grad-Tauschbewegung aus, wobei die Positionen der beiden Werkzeuge getauscht werden. 4) Der Arm fährt zurück, wobei das neue Werkzeug in der Spindel und das gebrauchte Werkzeug im Magazin verbleibt. Die gesamte Sequenz wird von der CNC-Steuerung der Maschine in Koordination mit der SPS des ATC gesteuert.
