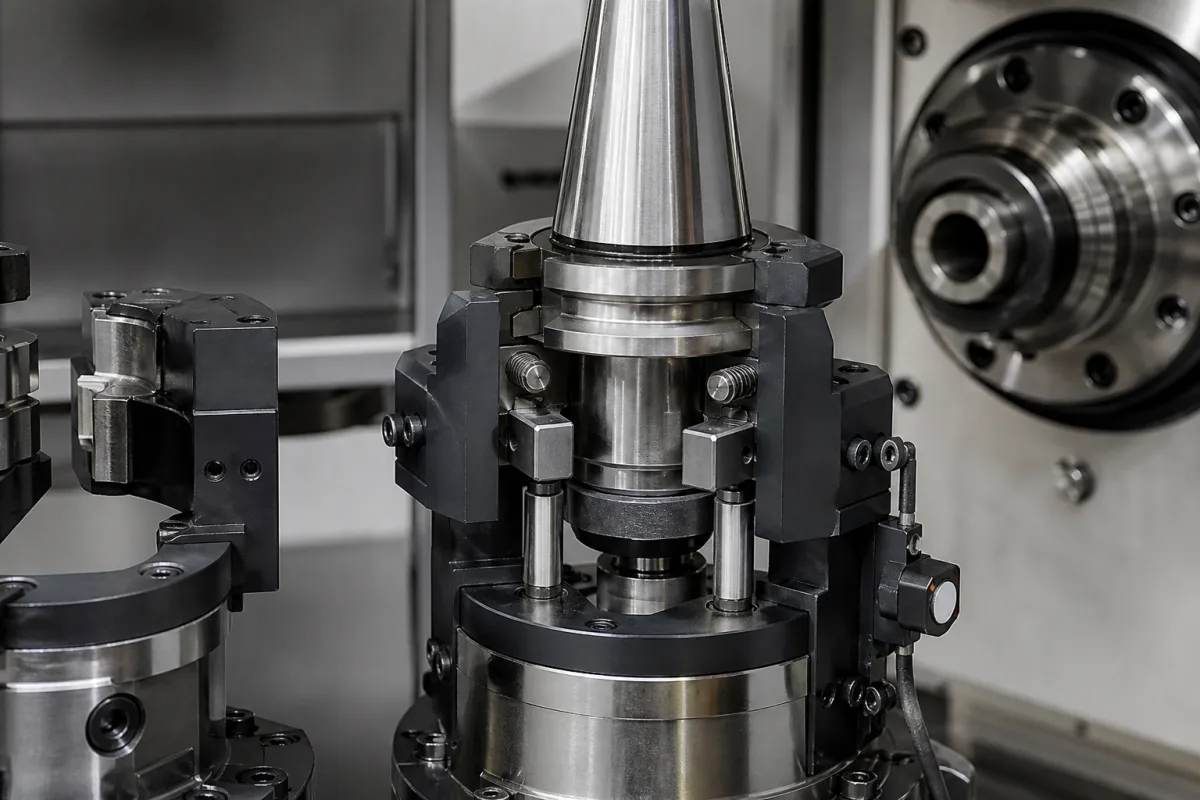

Werkzeughalter-Schnittstelle

Die Werkzeughalter-Schnittstelle ist eine kritische Komponente automatischer Werkzeugwechselsysteme und stellt die physische und funktionale Verbindung zwischen dem Werkzeugwechsler-Mechanismus und einzelnen Werkzeughaltern her. Sie gewährleistet präzise Ausrichtung, sichere Verriegelung und zuverlässige Übertragung von Kraft, Kühlmittel und Steuersignalen an die Schneidwerkzeuge während der Bearbeitung. Diese Schnittstelle verwendet typischerweise standardisierte Kegel wie CAT, BT oder HSK für präzise Zentrierung und Ausrichtung. Ein mechanischer Zuganker oder Spannmechanismus zieht den Werkzeughalter in die Spindelnase und erzeugt eine starre Verbindung. Integrierte elektrische Kontakte und Fluidkanäle ermöglichen die Übertragung von Kraft an das Werkzeug (z. B. für angetriebene Werkzeuge) und Kühlmittel an die Schneide. Die Schnittstelle wird aus legiertem Stahl oder einsatzgehärtetem Stahl hergestellt, mit Werkstoffgüten wie 20CrMnTi oder 40CrMo, gehärtet und geschliffen für Verschleißfestigkeit. Zu den wichtigsten Parametern gehören Schnittstellentyp (BT/HSK/CAPT), Kegelgröße (30/40/50), Zugbolzengewinde (M16/M24), maximale Spindeldrehzahl (15.000–30.000 U/min), Rundlaufgenauigkeit (0,003–0,008 mm), Werkzeugwechselzeit (1,5–4,0 s), maximales Drehmoment (100–600 N·m), Kühlmitteldruck (5–80 bar), Betriebstemperatur (-10 bis 70 °C) und Gewicht (1,5–8,0 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Normen wie ISO 7388 und ISO 12100 werden als Referenz für Kompatibilität und Sicherheit genannt, garantieren jedoch keine Zertifizierung oder Konformität. Bei der Auswahl einer Werkzeughalter-Schnittstelle sind Spindelkompatibilität, Drehmomentanforderungen, Drehzahlbereich, Kühlmittelbedarf und Präzisionsanforderungen zu berücksichtigen. Verifizieren Sie modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
