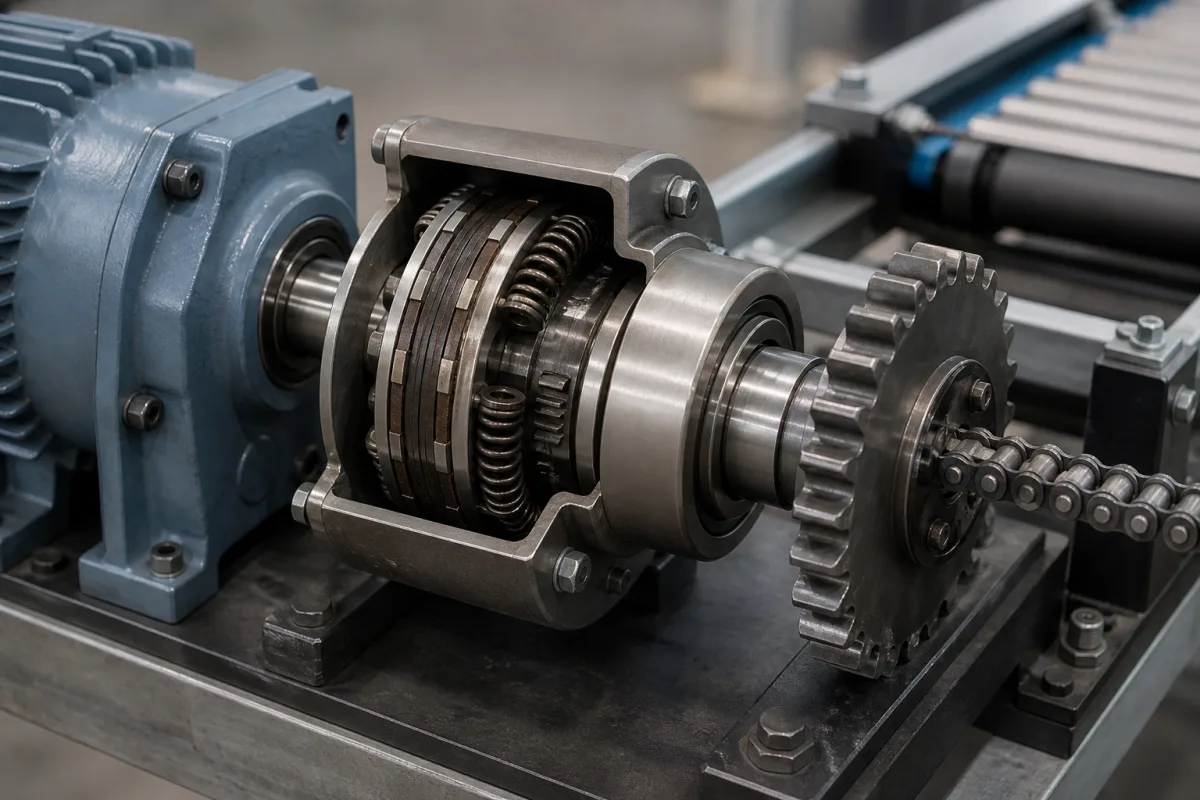

Drehmomentbegrenzungskupplung

Eine Drehmomentbegrenzungskupplung ist eine kritische Sicherheitskomponente in Drehmomentverstellmechanismen, die mechanische Überlast verhindert, indem sie den Antrieb bei Überschreiten eines vorgegebenen Schwellenwerts trennt oder rutschen lässt. Sie dient als mechanische Sicherung zum Schutz nachgelagerter Geräte, Wellen, Getriebe und Motoren vor Schäden durch Blockieren, plötzliches Anhalten oder übermäßige Lasten. Dieser Verzeichniseintrag umfasst allgemeine Drehmomentbegrenzungskupplungen für den Maschinen- und Anlagenbau. Die Kupplung arbeitet mechanisch, z. B. über federbelastete Reibscheiben, Kugelrastmechanismen oder Scherstifte. Wenn das Eingangsdrehmoment das voreingestellte Limit (einstellbar über Federspannung oder Stiftfestigkeit) überschreitet, rutscht die Kupplung (bei Reibungstypen) oder schert ab (bei Scherstifttypen), wodurch die Drehmomentübertragung unterbrochen wird, bis die Überlastbedingung behoben und die Kupplung zurückgesetzt ist. Typische Anwendungen sind Förderbänder, Mischer, Pumpen und andere rotierende Geräte, die einen Überlastschutz erfordern. Das Produkt ist mit einer Reihe von Spezifikationen erhältlich, einschließlich Nenndrehmoment von 10–500 N·m, einstellbar innerhalb ±20 % des Nennwerts, und Ausrückgenauigkeit von ±5 %. Die maximale Drehzahl beträgt 3000–6000 U/min, der Betriebstemperaturbereich -20 bis 80 °C und die Schutzart IP54–IP65 nach IEC 60529. Der Bohrungsdurchmesser reicht von 10 bis 60 mm, die Gesamtlänge von 60 bis 200 mm und das Gewicht von 1,5 bis 25 kg. Zu den hinterlegten Materialien gehören legierter Stahl, Federstahl, Bronze/Messing für Reibflächen und gehärtete Stahlkugeln. Die Werkstoffbezeichnung 45# (nach GB/T 699) ist als Referenz aufgeführt. Alle Werte sind Verweisbereiche des Verzeichnisses und müssen mit dem Hersteller oder Lieferanten für das spezifische Modell und die Anwendung bestätigt werden. Aufgeführte Normen dienen nur zur Überprüfung und implizieren keine Zertifizierung oder Konformität eines bestimmten Produkts.

Die Drehmomentbegrenzungskupplung arbeitet mechanisch. Bei Reibungstypen drücken federbelastete Scheiben aufeinander und übertragen Drehmoment bis zu einem eingestellten Limit. Überschreitet das Drehmoment das Limit, rutschen die Scheiben und unterbrechen den Drehmomentpfad. Bei Kugelrasttypen werden gehärtete Stahlkugeln durch Federn in Rasten gehalten; übermäßiges Drehmoment drückt die Kugeln heraus und trennt den Antrieb. Scherstifttypen verwenden einen Stift, der bei einer vorbestimmten Kraft schert und dauerhaft trennt, bis der Stift ersetzt wird. Der Auslösepunkt wird durch Änderung der Federspannung oder Stiftfestigkeit eingestellt. Nach einem Überlastereignis können Reibungs- und Kugelrasttypen automatisch oder manuell zurückgesetzt werden, während Scherstifttypen einen Stiftaustausch erfordern.
