Drehmomentmotor

Auf Basis strukturierter CNFX-Herstellerprofile wird Drehmomentmotor im Bereich Maschinen- und Anlagenbau anhand von Nenndrehmoment bis Höchstdrehzahl eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Drehmomentmotor wird durch die Baugruppe aus Armatur und Spulenbaugruppe beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein elektromagnetischer Aktuator, der elektrische Signale in präzises Drehmoment für die Positioniersteuerung umwandelt.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

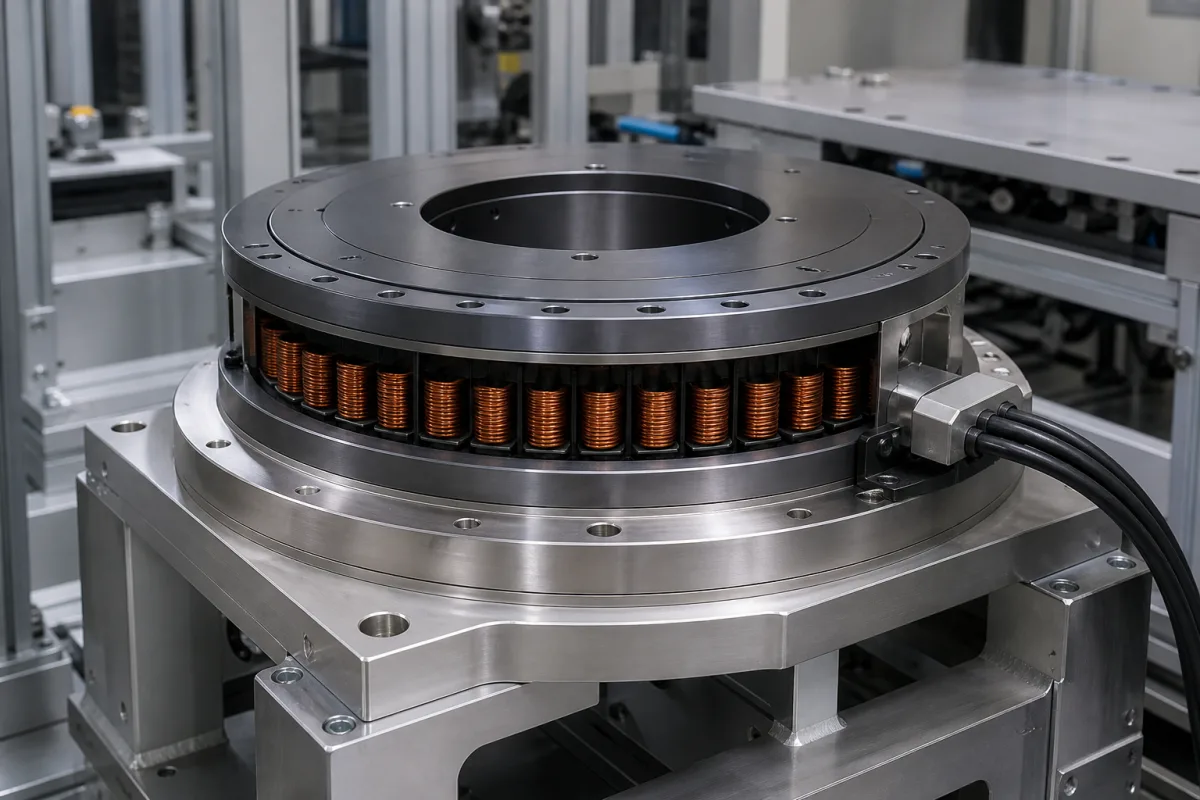

Drehmomentmotor in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Drehmomentmotor

Technische Definition

Ein Drehmomentmotor ist eine elektromagnetische Aktuatorkomponente, die in Servoventilen und anderen Präzisionspositioniersystemen verwendet wird. Er empfängt elektrische Steuersignale mit geringer Leistung und erzeugt ein proportionales mechanisches Drehmoment, um eine Ventilschieber-, Düse oder andere Last präzise zu positionieren. Dies ermöglicht eine genaue Durchfluss- oder Druckregelung in hydraulischen oder pneumatischen Systemen. Der Motor arbeitet, indem Strom durch die Spule fließt, ein Magnetfeld erzeugt, das mit Permanentmagneten oder einem Magnetkreis interagiert und ein Drehmoment auf einen Anker erzeugt. Das Drehmoment ist proportional zum Eingangsstrom und wird verwendet, um Federkräfte zu überwinden und den Ventilmechanismus zu positionieren. Typische Materialien umfassen Elektroband, Kupferwicklungen, Permanentmagnete (Neodym oder Samarium-Kobalt) sowie Aluminium- oder Stahlgehäuse. Wichtige Parameter bei der Auswahl eines Drehmomentmotors sind Nenndrehmoment (0,5–50 N·m), maximale Drehzahl (100–3000 U/min), Positioniergenauigkeit (±0,05°), Versorgungsspannung (24 V DC ±10%), maximaler Strom (2–15 A), Betriebstemperatur (-20–85°C), Schutzart (IP54–IP65 nach IEC 60529), Isolierstoffklasse (F nach IEC 60085), Rotorträgheit (0,001–0,5 kg·m²), Gewicht (1–50 kg), Wellendurchmesser (10–60 mm) und Flanschgröße (60–300 mm). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Die Leistung des Motors wird durch Gegen-EMK und mechanische Integrität beeinflusst; über 60°C kann eine Leistungsreduzierung erforderlich sein. Bei der Auswahl sind Lastdrehmoment, Sicherheitsfaktor und dynamisches Ansprechverhalten zu berücksichtigen. Vor dem Kauf müssen alle modellspezifischen Werte und Normen mit dem Hersteller oder Lieferanten verifiziert werden.

Funktionsprinzip

Wenn ein elektrischer Strom durch die Spule des Motors fließt, erzeugt er ein Magnetfeld, das mit Permanentmagneten oder einem Magnetkreis interagiert und ein Drehmoment auf einen Anker erzeugt. Dieses Drehmoment ist proportional zum Eingangsstrom und wird verwendet, um Federkräfte zu überwinden und den Ventilmechanismus zu positionieren. Der Motor arbeitet innerhalb der spezifizierten Grenzen für Strom, Drehzahl und Temperatur, um eine genaue Positionierung zu gewährleisten.

Hauptmaterialien

Elektroblech-Lamellierungen, Kupferwicklungen, Permanentmagnete (Neodym oder Samarium-Kobalt), Aluminium- oder Stahlgehäuse

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenndrehmoment	0.5–50 N·m	Select based on load torque and safety factor.
Höchstdrehzahl	100–3000 rpm	Limited by back EMF and mechanical integrity.
Positioniergenauigkeit	±0.05 °	Includes encoder resolution and control loop.
Versorgungsspannung	24 ±10% V DC	Other voltages available on request.
Maximalstrom	2–15 A	Continuous rating at rated torque.
Betriebstemperatur	-20–85 °C	Derate above 60°C.
Schutzart	IP54–IP65	Higher IP available with sealing.IEC 60529
Isolierstoffklasse	F	Class H optional.IEC 60085
Trägheitsmoment des Rotors	0.001–0.5 kg·m²	Affects dynamic response.
Gewicht	1–50 kg	Depends on torque and frame size.
Wellendurchmesser	10–60 mm	Keyed or D-cut per drawing.
Flanschgröße	60–300 mm	Standard NEMA or custom.

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Armatur
Drehkomponente, die das Drehmoment auf den Ventilmechanismus überträgt
Material: Elektroblech
Spulenbaugruppe
Erzeugt ein Magnetfeld bei Stromdurchfluss
Material: Kupferwicklungen mit Isolierung
Permanentmagnete
Bereitstellung eines konstanten Magnetfelds zur Drehmomenterzeugung
Material: Seltene-Erden-Magnete (Neodym oder Samarium-Kobalt)
Lager
Unterstützt die Ankerrotation mit minimaler Reibung
Material: Rostfreier Stahl mit Schmierung
Gehäuse
Schützt interne Komponenten und bietet eine Montageschnittstelle
Material: Aluminiumlegierung oder rostfreier Stahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	Umgebungsatmosphärendruck (abgedichtetes Gehäuse)
Weitere Spezifikationen:	Max. kontinuierliches Drehmoment: 5-500 Nm, Spitzendrehmoment: 10-1000 Nm, Drehzahlbereich: 0-3000 U/min, IP65/IP67 Schutzart
Betriebstemperatur:	-20°C bis +80°C (Betrieb), -40°C bis +100°C (Lagerung)

Montage- und Anwendungskompatibilität

Saubere, trockene LuftumgebungenIndustrielle AutomatisierungssystemePräzisionspositioniergeräte

Nicht geeignet: Eingetauchte oder hochdruckhydraulische Fluidumgebungen

Auslegungsdaten

Erforderliches kontinuierliches Drehmoment (Nm)
Maximale Drehzahl (U/min)
Positioniergenauigkeitsanforderung (Bogensekunden)

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1-150 Nm kontinuierliches Drehmoment, 0,01-0,5° Winkelpositioniergenauigkeit

Belastungs- und Ausfallgrenzen

Überschreitung von 180°C Wicklungstemperatur oder 200% Nenndrehmoment für >100 ms

Curie-Temperatur-Entmagnetisierung von Neodym-Eisen-Bor-Permanentmagneten bei 310-400°C, die irreversiblen magnetischen Flussverlust verursacht

Fertigungskontext

Drehmomentmotor wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Wicklungsisolationsdurchschlag

Ursache: Thermischer Abbau durch übermäßigen Strom, Spannungsspitzen oder Verunreinigung, die zu Kurzschlüssen führt

Lagerausfall

Ursache: Unzureichende Schmierung, Fehlausrichtung oder übermäßige axiale/radiale Belastungen, die Verschleiß und Blockierung verursachen

Wartungsindikatoren

Ungewöhnliche hörbare Brumm-, Schleif- oder Klickgeräusche während des Betriebs
Sichtbare Überhitzung (Verfärbung oder thermische Farbindikatoren) oder übermäßige Vibration

Technische Hinweise

Regelmäßige Thermografie und Schwingungsanalyse zur Erkennung von elektrischen oder mechanischen Anomalien im Frühstadium implementieren
Ordnungsgemäße Ausrichtung während der Installation sicherstellen und eine saubere, kontrollierte Umgebung zur Verhinderung von Verunreinigungseintritt aufrechterhalten

Konformität und Fertigungsnormen

Referenznormen

ISO 1940-1:2003 (Auswuchtgüteanforderungen für Rotoren im starren Zustand)IEC 60034-1:2022 (Drehende elektrische Maschinen - Teil 1: Bemessung und Betriebsverhalten)DIN EN 60034-1:2018 (Drehende elektrische Maschinen - Teil 1: Bemessung und Betriebsverhalten)

Fertigungsgenauigkeit

Bohrungsdurchmesser: +/-0,01 mm
Magnetischer Luftspalt-Konzentrizität: 0,05 mm

Qualitätsprüfung

Hochspannungs- (Hipot) Isolationswiderstandstest
Drehmomentwelligkeitsmessung und harmonische Analyse

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

PWM-Schaltfrequenz über 20 kHz, die Wirbelstromerwärmung in Rotorlamellierungen verursacht → Kerntemperaturanstieg auf 120°C, Erhöhung des Wicklungswiderstands um 45% (Kupferverlust P=I²R) → Implementierung von 0,35 mm Siliziumstahl-Lamellierungen mit 3% Siliziumgehalt zur Reduzierung der Wirbelströme um 60%

Rastmoment-Harmonische bei 6N±1 Polen/Nuten (N=Ganzzahl) aufgrund magnetischer Salienz → Positionierfehlerakkumulation über ±0,05° während Niedrigdrehzahlbetrieb (<10 U/min) → Schrägung der Statornuten um 1,5 Nutteilung und Implementierung eines 12-Bit-Absolutgebers mit 0,088° Auflösung

Beschaffungscheckliste

Keine Kundenbewertung und keine Echtzeitdaten. Prüfen Sie diese Unterlagen vor einer Bestellung.

Technische Dokumentation

Aktuelle Zeichnungen, Revisionsstand und Spezifikationsblatt anfordern.

Fertigungsfähigkeit

Anlagen, Prozessgrenzen und nachvollziehbare Fertigungsbelege prüfen.

Prüfbarkeit

Prüfmethoden, Messmittel und rückverfolgbare Prüfberichte bestätigen.

Lieferantentransparenz

Rechtsträger, Standort, Zertifikatsumfang und direkte Kontakte prüfen.

Die Kriterien dienen als Orientierung für technische Einkaufsprüfungen. Konkrete Kunden, Länder, Bewertungsdaten oder Live-Nachfragen werden nur angezeigt, wenn entsprechende belastbare Daten vorliegen.
