Technische Definition

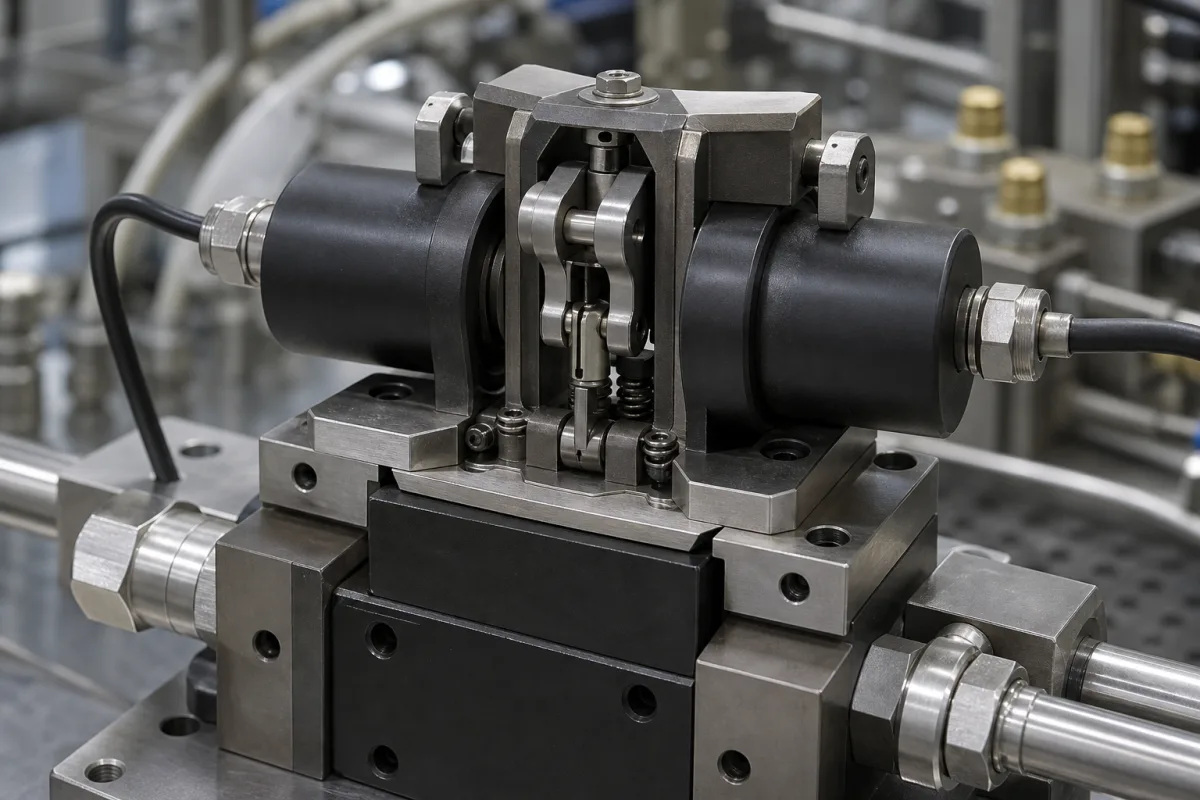

Diese Komponente ist ein kritisches Betätigungselement in Servo-Regelventilen. Sie empfängt elektrische Steuersignale und erzeugt präzises rotatorisches Drehmoment (Drehmomentmotor) oder lineare Kraft (Magnetspule), um den Ventilschieber oder die Vorsteuerstufe zu positionieren, wodurch eine genaue Durchflussregelung in hydraulischen oder pneumatischen Systemen ermöglicht wird. Das Gerät arbeitet nach elektromagnetischen Prinzipien: Wenn elektrischer Strom durch die Spulen fließt, erzeugt er Magnetfelder, die mit Permanentmagneten oder ferromagnetischen Kernen interagieren und eine kontrollierte mechanische Bewegung proportional zum Eingangsstrom erzeugen. Typische Materialien umfassen Kupferwicklungen, Elektroblechlamellen, Permanentmagnete (Neodym oder Samarium-Kobalt) und ein Gehäuse aus Edelstahl. Wichtige Parameter bei der Auswahl dieser Komponente sind Nenndrehmoment (15–60 N·m), Nennspannung (24 V DC ±10%), Maximalstrom (1,2–2,5 A), Ansprechzeit (0,1–0,5 s bis 90% des Nenndrehmoments), Positionsgenauigkeit (±0,05% des vollen Hubs), Betriebstemperatur (-40 bis 85 °C), Schutzart (IP54–IP65 nach IEC 60529), Isolierstoffklasse (F nach IEC 60085), Einschaltdauer (25–50% bei Nenndrehmoment) und Gewicht (3,5–8,0 kg). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Komponente ist für den Einsatz im Maschinen- und Anlagenbau bestimmt, insbesondere in Ventilbetätigungssystemen. Sie ist kein eigenständiges Produkt, sondern ein Teil, das in ein Steuerungssystem und eine Ventilbaugruppe integriert werden muss. Für die richtige Auswahl muss der Benutzer das Losbrech- und Laufdrehmoment des Ventils sowie die erforderliche Ansprechzeit und Genauigkeit berücksichtigen. Die Leistung des Aktuators wird durch die elektrische Versorgung, Umgebungsbedingungen und die mechanische Last beeinflusst. Wartungssignale können unregelmäßige Positionierung, erhöhte Stromaufnahme oder reduziertes Drehmoment sein, was auf Spulendegradation, Magnetverschleiß oder mechanische Blockierung hinweisen kann. Versagensgrenzen umfassen den Betrieb außerhalb der Nenntemperatur, -spannung oder Einschaltdauer, was zu Isolationsdurchschlag oder Entmagnetisierung der Permanentmagnete führen kann. Verifizieren Sie vor dem Kauf immer modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Der Aktuator arbeitet nach elektromagnetischen Prinzipien. Wenn elektrischer Strom durch die Spulen fließt, erzeugt er ein Magnetfeld, das mit Permanentmagneten oder einem ferromagnetischen Kern interagiert. Diese Interaktion erzeugt eine mechanische Kraft oder ein Drehmoment, das proportional zum Eingangsstrom ist. Richtung und Größe der Bewegung werden durch Polarität und Amplitude des Stroms gesteuert. Dies ermöglicht eine präzise Positionierung des Ventilschiebers oder der Vorsteuerstufe und ermöglicht so eine genaue Durchflussregelung in hydraulischen oder pneumatischen Systemen.
