Drehmomentsensor (falls vorhanden)

Auf Basis strukturierter CNFX-Herstellerprofile wird Drehmomentsensor (falls vorhanden) im Bereich Maschinen- und Anlagenbau anhand von Nenndrehmomentbereich bis Genauigkeitsklasse eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Drehmomentsensor (falls vorhanden) wird durch die Baugruppe aus Sensorelement und Welle/Kupplung beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Ein Gerät, das die auf eine Welle oder Komponente in einem Drehmoment-Einstellmechanismus ausgeübte Rotationskraft (Drehmoment) misst.

Vollständige Spezifikationen anzeigen Geeignete Fertigungsquellen prüfen

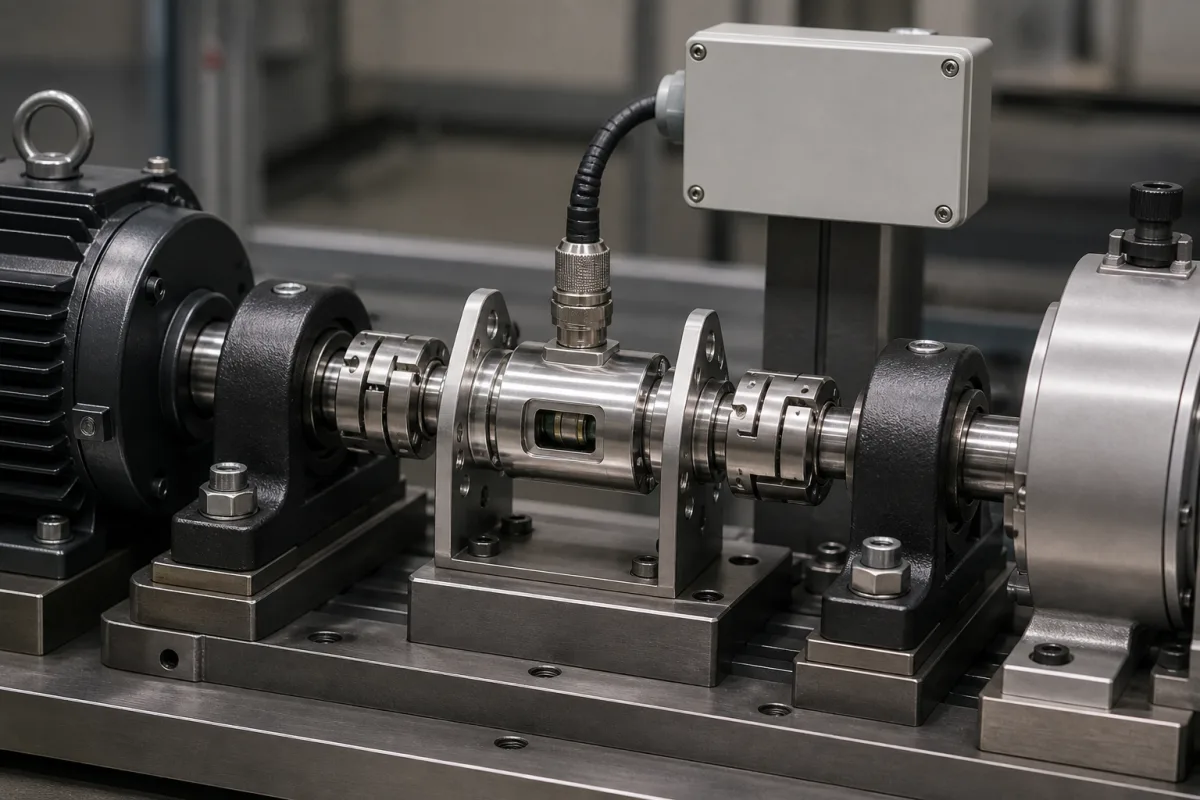

Drehmomentsensor (falls vorhanden) in einer industriellen Fertigungsumgebung — Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Produktspezifikationen

Technische Details und Fertigungskontext für Drehmomentsensor (falls vorhanden)

Technische Definition

Ein Drehmomentsensor ist eine Präzisionsmesskomponente, die in Drehmoment-Einstellmechanismen integriert ist, um die ausgeübte Rotationskraft zu überwachen und zu quantifizieren. Er liefert Echtzeit-Feedback an Steuerungssysteme und ermöglicht so präzise Drehmomentregelung, Überlastschutz und Leistungsoptimierung in mechanischen Baugruppen. Der Sensor arbeitet typischerweise durch Messung von Dehnung, Torsion oder magnetischen Effekten auf einer Welle. Übliche Methoden sind Dehnungsmessstreifen, die winzige Verformungen erkennen, magnetoelastische Prinzipien, bei denen Drehmoment die magnetische Permeabilität ändert, oder optische Encoder, die die Winkelabweichung messen. Der Sensor wandelt diese physikalische Änderung in ein elektrisches Signal um, das proportional zum ausgeübten Drehmoment ist. Dieses Signal kann für Prozesssteuerung, Datenprotokollierung oder Sicherheitsverriegelungen verwendet werden. Der Sensor ist für industrielle Umgebungen ausgelegt, mit einem Nenndrehmomentbereich von 0,5–100 N·m, Genauigkeitsklasse ±0,5 % FS nach ISO 7500-1 und Überlastfähigkeit von 120 %. Er gibt ein analoges Stromschleifensignal von 4–20 mA aus, arbeitet mit 24 V DC (±10 %) und funktioniert bei -40 bis 85 °C. Das Gehäuse bietet Schutzart IP54 bis IP65 nach IEC 60529. Materialien umfassen Edelstahl (17-4PH nach ASTM A693), Aluminiumlegierung, Dehnungsmessstreifenfolie und Epoxidharz. Das Gewicht liegt je nach Nenndrehmoment und Konstruktion zwischen 0,5 und 2,5 kg. Diese Spezifikationen sind Referenzwerte; verifizieren Sie modellspezifische Daten mit dem Hersteller oder Lieferanten vor der Beschaffung.

Funktionsprinzip

Der Sensor misst Drehmoment durch Erfassung physikalischer Änderungen an einer Welle. Auf der Welle angebrachte Dehnungsmessstreifen verformen sich unter Torsionsspannung und ändern den elektrischen Widerstand. Magnetoelastische Sensoren nutzen Änderungen der magnetischen Permeabilität unter Drehmoment. Optische Encoder messen die Winkelabweichung zwischen zwei Punkten. Das resultierende Signal wird aufbereitet und als 4–20 mA Stromschleife ausgegeben, proportional zum ausgeübten Drehmoment.

Hauptmaterialien

Edelstahl, Aluminiumlegierung, Dehnungsmessstreifen-Folie, Epoxidharz

Technische Parameter

Parameter	Typischer Bereich	Hinweise & Auswahlkriterien
Nenndrehmomentbereich	0.5–100 N·m	Select based on application torque requirements
Genauigkeitsklasse	±0.5 % FS	Higher accuracy for precision controlISO 7500-1
Überlastfähigkeit	120 %	Maximum torque without damage
Ausgangssignal	4–20 mA	Analog current loop for industrial compatibility
Versorgungsspannung	24 ±10% V DC	Typical industrial supply
Betriebstemperatur	-40–85 °C	Extended range for harsh environments
Schutzart	IP54–IP65	Protection against dust and water jetsIEC 60529
Werkstoff	17-4PH	Stainless steel for corrosion resistanceASTM A693
Gewicht	0.5–2.5 kg	Depends on rated torque and design

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Komponenten / BOM

Sensorelement
Erfasst mechanische Dehnung oder Torsion und wandelt sie in eine messbare Änderung um
Material: Dehnungsmessstreifen-Folie/Quarzkristall
Welle/Kupplung
Überträgt das Drehmoment vom angetriebenen Bauteil zum Sensorelement
Material: Edelstahl/Legierungsstahl
Signalaufbereitungsschaltung
Verstärkt und verarbeitet das Rohsignal des Sensorelements
Material: Leiterplatte mit elektronischen Bauteilen
Gehäuse
Schützt interne Komponenten vor Umwelteinflüssen und bietet eine Montageschnittstelle
Material: Aluminiumlegierung / Edelstahl

Anwendung und Auswahl

Eignung und Auslegungsdaten

Betriebsgrenzen

Betriebsdruck:	0 bis 100 bar
Weitere Spezifikationen:	Drehmomentbereich: 0,1 Nm bis 10.000 Nm, Genauigkeit: ±0,1 % bis ±0,5 % FS, Drehzahl: 0 bis 10.000 U/min
Betriebstemperatur:	-40 °C bis +125 °C

Montage- und Anwendungskompatibilität

HydraulikflüssigkeitenSchmieröleSaubere trockene Luft

Nicht geeignet: Korrosive chemische Umgebungen (z.B. starke Säuren, chlorierte Lösungsmittel)

Auslegungsdaten

Maximaler Drehmomentbedarf (Nm)
Wellendurchmesser und Verbindungstyp
Erforderliche Genauigkeit und Ansprechzeit

Ergänzende technische Angaben

Technische Bewertung

Betriebsbereich

0,1–1000 N·m

Belastungs- und Ausfallgrenzen

1200 N·m (120 % des maximalen Nenndrehmoments)

Piezoresistive Dehnungsmessstreifen-Verformung übersteigt das 0,2 %-Dehnungslimit, verursacht permanente Wheatstone-Brückenschaltungs-Ungleichgewichte und Hysteresefehler über 0,5 % FS hinaus

Fertigungskontext

Drehmomentsensor (falls vorhanden) wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Risiken, Wartung und Normen

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache

Signaldrift oder Signalverlust

Ursache: Degradation der Dehnungsmessstreifen aufgrund von Temperaturwechseln, Feuchtigkeitseintritt oder mechanischer Überlastung über die Nennkapazität hinaus, was zu Kalibrierungsverschiebung oder komplettem Ausfall führt.

Mechanische Ermüdung oder Bruch

Ursache: Zyklische Torsionsbelastung, Fehlausrichtung oder unsachgemäße Montage verursachen Rissausbreitung im Sensorelement oder der Welle, oft verstärkt durch Vibrations- oder Stoßbelastungen.

Wartungsindikatoren

Unregelmäßige oder schwankende Drehmomentmesswerte, die nicht mit den Prozessbedingungen übereinstimmen
Hörbares Knarren, Schleifen oder Klicken während der Rotation, was auf mechanischen Verschleiß oder Lockerheit hinweist

Technische Hinweise

Regelmäßige Kalibrierprüfungen mit rückführbaren Standards implementieren, insbesondere nach thermischen oder Lastschocks, und Umgebungsdichtungen warten, um Kontamination zu verhindern.
Sicherstellen, dass die Wellenausrichtung korrekt ist, empfohlene Montagehardware und Drehmomentwerte verwenden und bei Exposition gegenüber Resonanzfrequenzen Schwingungsdämpfer installieren.

Konformität und Fertigungsnormen

Referenznormen

ASTM E251-92 (Standard-Prüfverfahren für Leistungsmerkmale metallisch gebundener Widerstands-Dehnungsmessstreifen)CE-Kennzeichnung (EU-Maschinenrichtlinie 2006/42/EG)

Fertigungsgenauigkeit

Endwertausgang: +/-0,5%
Nichtlinearität: +/-0,1% des Endwerts

Qualitätsprüfung

Kalibrierverifizierung gegen NIST-rückführbare Standards
Umgebungstests (Temperatur, Feuchtigkeit, Vibration)

Fehleranalyse

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Elektromagnetische Störungen von benachbarten 480-V-AC-Motorantrieben induzieren 50 V Spitze-Spitze-Rauschen → Sättigung des Signalaufbereitungskreises verursacht 12-Bit-ADC-Clipping bei 4095 Counts → Geschirmte verdrillte Paarkabel mit Ferritdrosseln und differenzielle Signalverstärkung mit 80 dB Gleichtaktunterdrückung

Zyklische Torsionsbelastung bei 15 Hz übersteigt 800 N·m für 10^7 Zyklen → Delamination der Dehnungsmessstreifen-Klebstoffschicht verursacht Widerstandsdrift von 0,15 Ω/Stunde → Epoxidverklebung mit 25 MPa Scherfestigkeit und Temperaturwechselvalidierung von -40 °C bis 125 °C
