Technische Definition

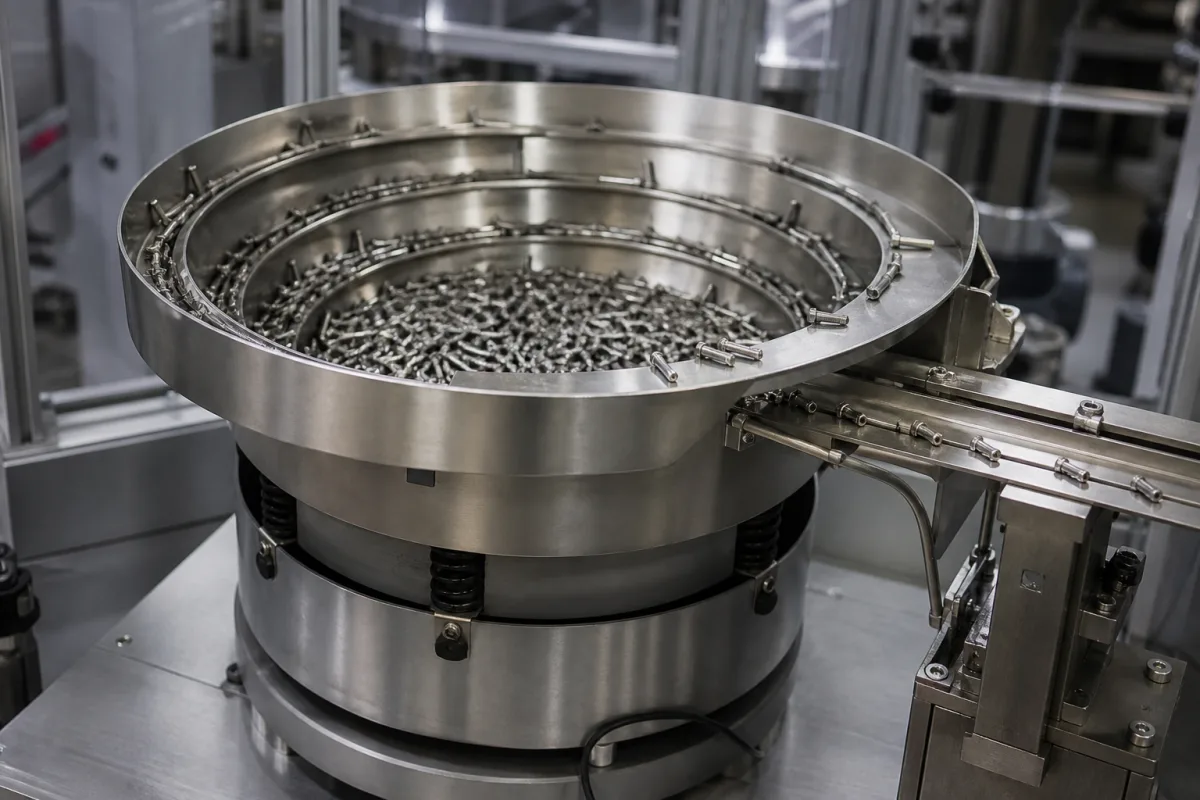

Die Vibrationsschale ist das Kernstück eines Vibrationsförderersystems, das typischerweise auf einer Basiseinheit mit elektromagnetischen oder piezoelektrischen Antrieben montiert ist. Sie dient als Behälter und Orientierungsmechanismus, der Schüttgut aufnimmt und durch kontrollierte Vibrationen entlang einer spiralförmigen Spur bewegt, während die Teile in eine bestimmte Ausrichtung für die nachgelagerte Montage oder Verarbeitung gebracht werden. Die Schale wird typischerweise aus Edelstahl, Aluminiumlegierung oder Polycarbonat hergestellt, wobei die Materialwahl von der Anwendungsumgebung und den Teileeigenschaften abhängt. Beispielsweise wird Edelstahl häufig in der Lebensmittel- oder Pharmaindustrie wegen seiner Korrosionsbeständigkeit verwendet, während Aluminiumlegierung ein ausgewogenes Verhältnis von Gewicht und Haltbarkeit bietet, und Polycarbonat eine nichtmagnetische, leichte Option darstellt. Das Design der Schale umfasst eine spiralförmige Spur mit Werkzeugen wie Führungen, Abstreifern und Toren, die falsch positionierte Teile orientieren oder aussortieren. Der Schalendurchmesser liegt typischerweise zwischen 200 und 800 mm und beeinflusst die Teilegröße und die Zuführleistung. Die Zuführgeschwindigkeit kann je nach Teilgewicht und Spurgestaltung zwischen 5 und 50 m/min variieren. Die Vibrationsfrequenz liegt typischerweise bei 50 bis 100 Hz, wobei höhere Frequenzen für kleinere Teile verwendet werden. Die Amplitude ist von 0,5 bis 3 mm einstellbar, um die Teileorientierung fein abzustimmen. Die Betriebsspannung beträgt typischerweise 220 V AC ±10% (einphasig, 50/60 Hz), und die Leistungsaufnahme liegt zwischen 50 und 500 W. Die Schale arbeitet in einem Temperaturbereich von -10 bis 60 °C, und die Schutzart liegt typischerweise zwischen IP54 und IP65, wobei IP65 für staubige oder feuchte Umgebungen empfohlen wird. Die Materialgüte für Edelstahl ist oft SUS304 gemäß ASTM A240, aber andere Güten können verfügbar sein. Das Gewicht der Schale liegt zwischen 10 und 80 kg, abhängig von Größe und Materialdicke. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem rechtlichen Hersteller oder Lieferanten verifiziert werden.
Funktionsprinzip
Die Schale ist an einer Basis befestigt, die kontrollierte Vibrationen erzeugt, typischerweise über elektromagnetische Spulen oder piezoelektrische Aktuatoren. Diese Vibrationen versetzen die Schale in eine helikale Schwingung, die eine vorwärts- und aufwärtsgerichtete Bewegung erzeugt, die Teile entlang der spiralförmigen Spur bewegt. Frequenz und Amplitude der Vibrationen sind einstellbar, um den Teileeigenschaften gerecht zu werden. Werkzeuge auf der Spurfläche, wie Führungen, Abstreifer und Tore, orientieren oder sortieren falsch positionierte Teile aus. Das Vibrationsmuster ist so ausgelegt, dass ein konsistenter Teilefluss und eine konsistente Orientierung gewährleistet sind, was eine effiziente Zuführung zu nachgelagerten Prozessen ermöglicht.
