Wasserversorgungs- und Entwässerungssystem

Auf Basis strukturierter CNFX-Herstellerprofile wird Wasserversorgungs- und Entwässerungssystem im Bereich Maschinen- und Anlagenbau anhand von Durchflussrate bis Betriebsdruck eingeordnet.

Technische Definition und Kernbaugruppe

Ein typisches Wasserversorgungs- und Entwässerungssystem wird durch die Baugruppe aus Versorgungspumpe und Abflussventil beschrieben. Für industrielle Anwendungen werden Materialauswahl, Fertigungsprozess und Prüfbarkeit gemeinsam bewertet.

Integriertes System zur Wasserversorgung und Abwasserentsorgung für Befeuchtungsgeräte

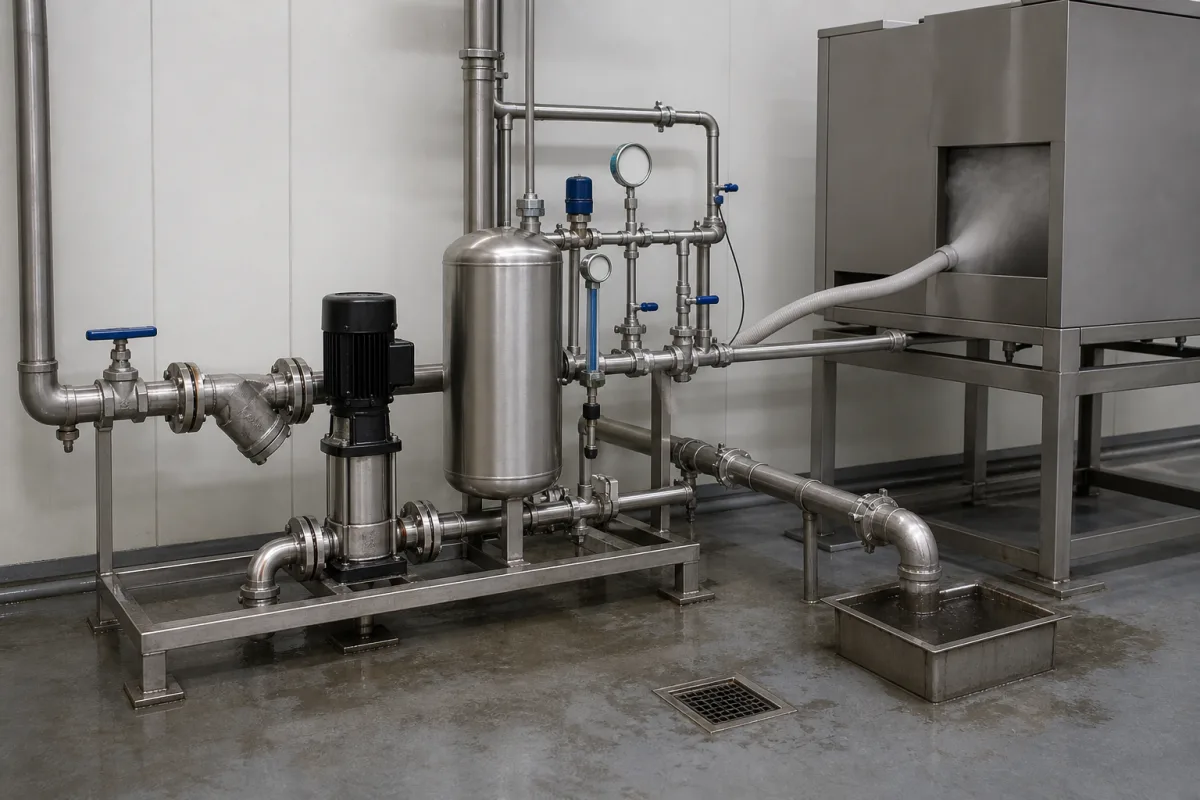

Wasserversorgungs- und Entwässerungssystem in einer industriellen Fertigungsumgebung
Repräsentative Produktabbildung. Aussehen und Spezifikationen mit dem Hersteller bestätigen.

Technische Definition

Das Wasserversorgungs- und Entwässerungssystem ist ein Komponenten-Subsystem in Befeuchtungsanlagen. Es verwaltet den vollständigen Wasserlebenszyklus: Versorgung der Befeuchtungseinheit mit aufbereitetem Wasser, Sammlung von überschüssiger Feuchtigkeit oder Kondensat und Ableitung von Abwasser, um einen optimalen Betrieb zu gewährleisten und Wasseransammlungen zu verhindern. Das System umfasst typischerweise Pumpen, Ventile, Rohrleitungen und Steuerungen und ist für den Betrieb innerhalb bestimmter Parameter ausgelegt. Zu den wichtigsten Parametern gehören: Durchflussrate 0,5–10 m³/h (gemäß ISO 5167), Betriebsdruck 1,0–1,6 MPa, Wassertemperaturbereich 5–40 °C, Umgebungstemperaturbereich -10–50 °C, Filterfeinheit 50–200 μm (gemäß ISO 16889), Stromversorgung 24 V DC ±10 %, Leistungsaufnahme 10–50 W, Schutzart IP54–IP65 (gemäß IEC 60529), Materialgüten 304/316L (gemäß ASTM A240), Anschlussgrößen DN15–DN50 (gemäß ISO 6708) und Gewicht 15–60 kg. Die hinterlegten Materialien umfassen Edelstahl, PVC und Kupfer. Diese Werte sind Referenzbereiche; die modellspezifischen Werte müssen mit dem Hersteller oder Lieferanten bestätigt werden. Das System ist für die Integration in Befeuchtungsanlagen vorgesehen; die Auswahl hängt vom Befeuchtungsbedarf, der Rohrleitungskompatibilität und den Umgebungsbedingungen ab. Die Überprüfung der Einhaltung anwendbarer Normen und Leistungsspezifikationen liegt in der Verantwortung des Käufers. Das System umfasst nicht die Befeuchtungseinheit selbst, sondern ist über spezifizierte Anschlüsse mit dieser verbunden. Ordnungsgemäße Installation, Betrieb und Wartung sind unerlässlich, um Probleme wie Überlauf, Stagnation oder Dichtungsschäden zu vermeiden. Das System ist kein eigenständiges Produkt, sondern eine Komponente, die für den Einsatz in einer größeren Befeuchtungsanlage entwickelt wurde.

Funktionsprinzip

Das System nutzt Pumpen, Ventile und Rohrleitungsnetze, um Wasser von einer Quelle zu den Befeuchtungskomponenten zu zirkulieren. Überschüssiges Wasser oder Kondensat wird über Schwerkraftentwässerung oder pumpenunterstützte Systeme gesammelt und abgeführt. Dies hält den richtigen Wasserstand aufrecht und verhindert Überlauf oder Stagnation. Das System arbeitet innerhalb der spezifizierten Druck-, Temperatur- und Durchflussparameter und umfasst Filterung zum Schutz der Düsen. Elektrische Steuerungen verwalten den Pumpenbetrieb und die Ventilbetätigung. Das System ist für den Betrieb innerhalb der angegebenen Bereiche ausgelegt; Abweichungen können zu Leistungsminderung oder Schäden führen.

Technische Parameter

Technische Parameter
ParameterTypischer BereichHinweise & Auswahlkriterien
Durchflussrate0.5–10 m³/hSelect based on humidification demandISO 5167
Wassertemperaturbereich5–40 °CAbove 40°C may damage seals
Umgebungstemperaturbereich-10–50 °CBelow -10°C risk of freezing
Filterfeinheit50–200 μmFiner filtration for nozzle protectionISO 16889
Stromversorgung24 ±10% V DCFor solenoid valves and controls
Leistungsaufnahme10–50 WDepends on pump and controls
SchutzartIP54–IP65IP65 für WaschzonenIEC 60529
Werkstoff304/316L316L for corrosive waterASTM A240
AnschlussgrößeDN15–DN50Match to piping systemISO 6708
Gewicht15–60 kgSkid-mounted unit

Die Bereiche sind branchenübliche Richtwerte zur Angebotsvorbereitung und keine Zusage des Lieferanten. Bestätigen Sie jeden Wert und jede Norm vor der Bestellung beim rechtlichen Hersteller.

Hauptmaterialien

Edelstahl PVC Kupfer

Komponenten / BOM

Components / BOM
  • Versorgungspumpe
    Fördert Wasser von der Quelle zu den Befeuchtungseinheiten
    Material: Edelstahl
  • Abflussventil
    Steuert die Abwasserableitung aus dem System
    Material: Messing
  • Wasserstandssensor
    Überwacht und regelt Wasserstände zur Überlaufverhinderung
    Material: Kunststoff/Edelstahl
  • Verteilungsrohrleitung
    Rohrleitungsnetz für den Wassertransport im gesamten System
    Material: PVC/Kupfer
  • Filtereinheit
    Filtert das Versorgungswasser, damit die Befeuchterdüsen nicht verkalken oder verstopfen.
  • elektrische Steuerungen
    Startet und stoppt die Pumpe und öffnet und schließt die Ventile nach Bedarf.

FMEA · Fehleranalyse

Ursache → Fehlermodus → Engineering-Maßnahme

Calciumcarbonat-Ablagerungen mit einer Dicke über 2,5 mm im Rohrinnenraum Durchflussbehinderung verursacht Druckabfall auf 0,2 bar, Pumpenüberhitzung auf 85 °C Installieren Sie einen Wasserenthärter, der die Härte unter 50 mg/l CaCO3 hält. Implementieren Sie ein automatisches Säurespülsystem bei pH 4,5 für 15 Minuten wöchentlich.
Wasserschlag durch Magnetventilschluss in unter 0,1 Sekunden Druckspitze erreicht 12 bar, PVC-Rohrbruch an Bogenstücken Installieren Sie einen Druckstoßdämpfer mit 2-Liter-Akkumulator. Programmieren Sie den Ventilschluss mit einer Rampe über 0,5 Sekunden. Verwenden Sie verstärkte PVC-R-Rohre mit 16 bar Berstdruck.

Technische Bewertung

Betriebsbereich
Betriebsbereich
0,5-6,0 bar (50-600 kPa)
Belastungs- und Ausfallgrenzen
Druck über 8,0 bar (800 kPa) führt zur Trennung von Rohrverbindungen. Druck unter 0,3 bar (30 kPa) verursacht Pumpenkavitation.
Kavitation tritt auf, wenn der lokale Druck unter den Dampfdruck des Wassers fällt (2,34 kPa bei 20 °C), wodurch Dampfblasen entstehen, die gewaltsam kollabieren und Lochfraß verursachen. Übermäßiger Druck verursacht Spannungen, die die Streckgrenze von PVC-U (50 MPa) an Gewindeverbindungen überschreiten.
Fertigungskontext
Wasserversorgungs- und Entwässerungssystem wird innerhalb von Maschinen- und Anlagenbau nach Material, Prozessfenster und Prüfanforderungen bewertet.

Taxonomie und Suchbegriffe

Suchbegriffe, Aliase und technische Bezeichnungen für diesen CNFX Datensatz.

Anwendungen / Eingebaute Systeme

Dieses Teil oder Produkt erscheint in den folgenden Systemen und Maschinen.

Eignung und Auslegungsdaten

Betriebsgrenzen
Betriebsdruck:0,5 bis 10 bar (Betrieb), 15 bar (max. Berstdruck)
Durchflussrate:0,5 bis 50 l/min (pro Leitung)
Betriebstemperatur:5 °C bis 60 °C (Betrieb), -10 °C bis 80 °C (Lagerung)
Montage- und Anwendungskompatibilität
TrinkwasserDeionisiertes WasserNicht korrosives Befeuchterkondensat
Nicht geeignet: Hochviskose Fluide oder Schlämme mit abrasiven Partikeln > 100 Mikrometer
Auslegungsdaten
  • Erforderlicher Wasserversorgungsdurchfluss (l/min)
  • Maximaler Systemdruck (bar)
  • Vertikale Förderhöhe der Ablaufleitung (Meter)

Zuverlässigkeits- und Risikoanalyse

Ausfallmodus und Ursache
Korrosionsbedingte Leckage
Ursache: Elektrochemischer Abbau metallischer Komponenten (Rohre, Ventile, Fittings) aufgrund der Wasserchemie (pH-Wert, gelöster Sauerstoff, Chloride) oder galvanischer Reaktionen zwischen unedlen Metallen, was zu Lochfraß, Wanddickenabnahme und letztlich zum Versagen führt.
Mechanische Verstopfung oder reduzierter Durchfluss
Ursache: Ablagerung von Mineralschlamm (z.B. Calciumcarbonat), Biofilm, Sediment oder Fremdkörpern in Rohren, Pumpen oder Ventilen, oft verstärkt durch unzureichende Filtration, schlechte Wasseraufbereitung oder niedrige Strömungsgeschwindigkeiten, die Sedimentation ermöglichen.
Wartungsindikatoren
  • Sichtbare Wasserflecken, Feuchtigkeit oder Pfützen in Bereichen um Rohre, Verbindungen oder Geräte, die auf aktive Lecks hinweisen.
  • Hörbare Hammerschläge oder Klopfgeräusche (Wasserschlag) in Rohren während des Ventilschlusses oder Pumpenabschaltens, die auf Druckspitzen hindeuten, die Komponenten beschädigen können.
Technische Hinweise
  • Implementieren Sie ein routinemäßiges Programm zur Überwachung und Aufbereitung der Wasserqualität, um Ablagerungen, Korrosion und biologisches Wachstum zu kontrollieren. Passen Sie chemische Inhibitoren (z.B. Phosphate, Biozide) basierend auf periodischen Tests an.
  • Installieren und warten Sie Schutzvorrichtungen wie Druckminderer, Entlüfter und Ausdehnungsgefäße, um den Systemdruck zu regeln und Wasserschlag zu verhindern. Verwenden Sie korrosionsbeständige Materialien (z.B. Edelstahl, PVC) in kritischen oder hochriskanten Abschnitten.

Konformität und Fertigungsnormen

Referenznormen
ISO 15874:2013 (Kunststoff-Rohrleitungssysteme für Warm- und Kaltwasserinstallationen)ANSI/NSF 61 (Komponenten für Trinkwassersysteme - Gesundheitliche Auswirkungen)DIN EN 806-2 (Festlegungen für Trinkwasserinstallationen innerhalb von Gebäuden)
Fertigungsgenauigkeit
  • Rohrwanddicke: +/-0,1 mm
  • Gewindeeintauchtiefe: +/-0,5 mm
Qualitätsprüfung
  • Hydrostatischer Drucktest (1,5-facher Betriebsdruck für 1 Stunde)
  • Leckageortungstest mit Prüfgas oder Farbstofflösung
