Sprühverteiler

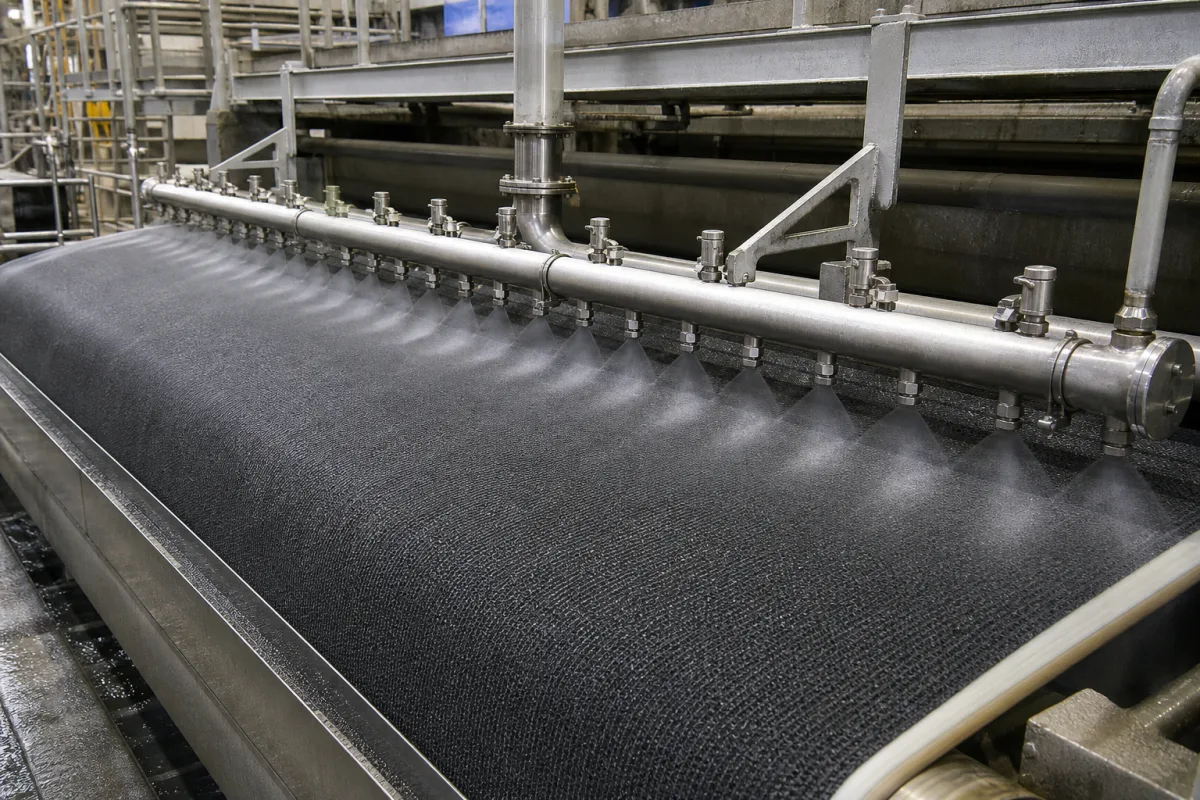

Der Sprühverteiler ist eine kritische Komponente im Filz-Konditionierungs-Brausesystem der Papierherstellung. Er dient als primärer Verteilungsmechanismus, der druckbeaufschlagtes Wasser oder chemische Konditionierungslösungen aufnimmt und sie gleichmäßig über mehrere Sprühdüsen auf den Filz der Papiermaschine verteilt. Dies gewährleistet eine gleichmäßige Konditionierung, Reinigung und Feuchtigkeitskontrolle des Filzes, was für die Aufrechterhaltung der Papierqualität und der Maschineneffizienz unerlässlich ist. Der Verteiler wird typischerweise aus korrosionsbeständigen Materialien wie Edelstahl 316, PVC oder Polypropylen hergestellt, wobei die Materialwahl von der chemischen Kompatibilität und der Betriebsumgebung abhängt. Zu den wichtigsten Parametern gehören ein Betriebsdruckbereich von 1,0–1,6 MPa, eine Durchflussrate von 10–50 L/min pro Düse bei 1,0 MPa und eine anpassbare Anzahl von Düsen (6–24) passend zur Filzbreite. Der Düsenabstand beträgt 75–150 mm für eine gleichmäßige Abdeckung, und der Sprühwinkel ist zwischen 60° und 120° einstellbar. Anschlussgrößen sind in 1–2 Zoll als Flansch- oder Gewindeausführung gemäß ANSI B16.5 erhältlich. Die maximale Betriebstemperatur beträgt 80 °C für Wasser und Chemikalien. Das Gewicht variiert zwischen 5–20 kg je nach Länge und Anschlüssen. Die Oberflächengüte ist mit Ra ≤ 0,8 μm gemäß ISO 4287 spezifiziert, um eine gleichmäßige Verteilung zu fördern und Ablagerungen zu minimieren. Diese Werte sind Referenzbereiche des Verzeichnisses und müssen mit dem rechtlichen Hersteller oder Lieferanten für das spezifische Modell und die Anwendung verifiziert werden. Das Design des Verteilers gewährleistet gleichen Druck und Durchfluss zu allen Düsen, wodurch ein gleichmäßiges Sprühmuster über die Filzbreite entsteht, was für eine effektive Filzkonditionierung und die Gesamtleistung der Papiermaschine entscheidend ist.

Druckbeaufschlagtes Fluid (typischerweise Wasser oder Konditionierungslösung) tritt durch einen Einlass in den Verteiler ein. Die Innenkammer des Verteilers verteilt das Fluid gleichmäßig auf mehrere Auslässe, an denen Sprühdüsen angebracht sind. Das Design des Verteilers gewährleistet gleichen Druck und Durchfluss zu allen Düsen, wodurch ein gleichmäßiges Sprühmuster über die Filzbreite entsteht. Die Innenkontur und die Oberflächengüte (Ra ≤ 0,8 μm) minimieren Druckverlust und Ablagerungen, während der einstellbare Sprühwinkel und der Düsenabstand eine Anpassung an spezifische Filzbreiten und Konditionierungsanforderungen ermöglichen. Die richtige Materialauswahl (z. B. Edelstahl 316, PVC, Polypropylen) gewährleistet chemische Kompatibilität und Korrosionsbeständigkeit. Die Verifizierung von Betriebsdruck, Durchflussrate und Düsenkonfiguration ist unerlässlich, um den hydraulischen Anforderungen des Systems zu entsprechen.
