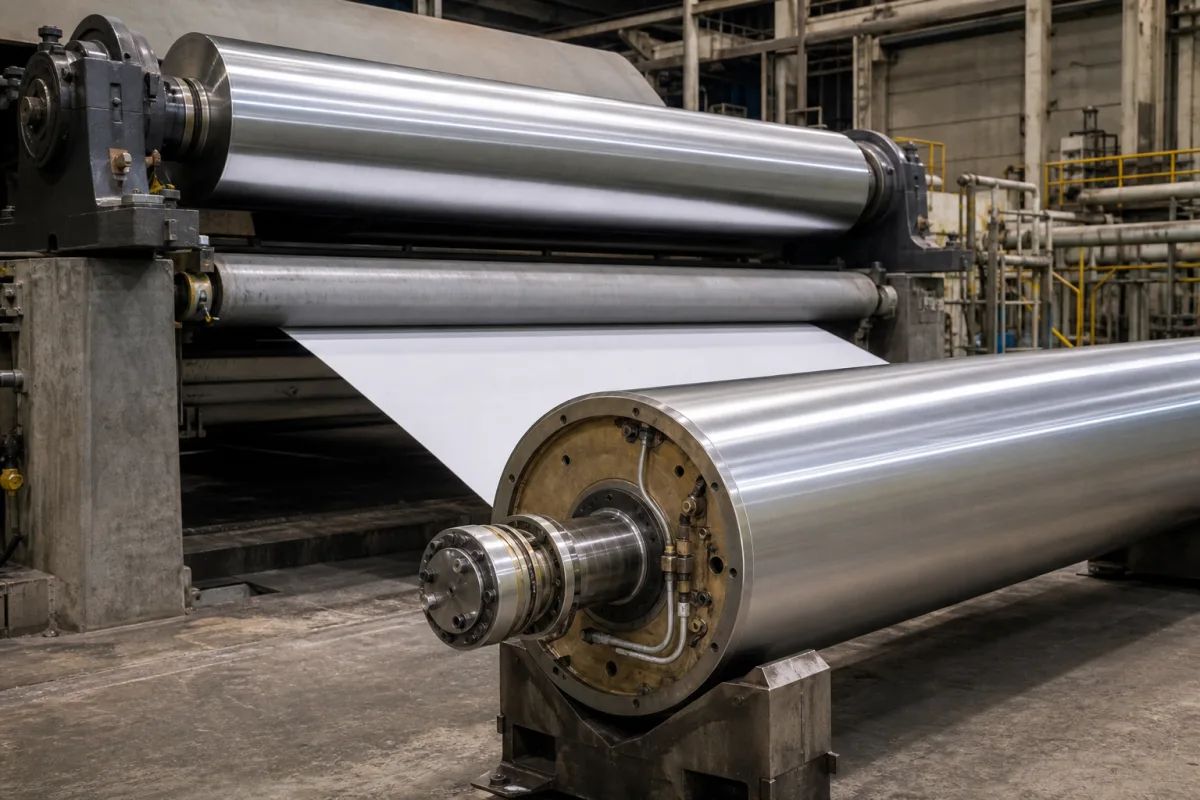

Top Crowned Roll

Die Top Crowned Roll ist eine präzisionsgefertigte zylindrische Komponente mit einer konvexen Krümmung entlang ihrer Längsachse. In industriellen Systemen dient sie als kritisches lasttragendes und materialhandhabendes Element, typischerweise in der oberen Position von Walzenanordnungen. Ihre Hauptfunktion besteht darin, eine gleichmäßige Druckverteilung aufrechtzuerhalten und Materialrutschen oder Bahnlaufprobleme zu verhindern, indem sie die natürliche Durchbiegung kompensiert, die auftritt, wenn die Walze Betriebslasten ausgesetzt ist, und so eine konstante Leistung über die gesamte Arbeitsbreite gewährleistet. Diese Komponente wird häufig in der Papierherstellung eingesetzt, wo ein gleichmäßiger Nipdruck für die Produktqualität unerlässlich ist. Das Kronenprofil wird auf einen bestimmten Betrag bearbeitet, typischerweise zwischen 0,05 und 0,5 mm, abhängig von Anwendung und erwarteter Last. Die Walze ist in Durchmessern von 200 bis 600 mm und Arbeitsbreiten von 1000 bis 5000 mm erhältlich, mit Sondergrößen auf Anfrage. Materialien in den Unterlagen umfassen gehärteten legierten Stahl und verchromten Stahl, mit einer Standardlegierung 42CrMo4 (DIN 17200) für legierten Stahl mit Induktionshärtung. Oberflächenrauheit liegt zwischen 0,2 und 0,8 μm Ra (ISO 4287), Härte ist HRC 50–60 (ISO 6508). Betriebstemperaturbereich ist -20 bis 120°C, Betriebsdruck 1,0–1,6 MPa. Rundlauf (TIR) ≤0,02 mm (ISO 1101), Gewicht 500–3000 kg. Diese Parameter sind Referenzbereiche; tatsächliche Werte müssen mit dem Hersteller für spezifische Anwendungen bestätigt werden. Die Top Crowned Roll ist für den Betrieb innerhalb definierter Grenzen ausgelegt; Überschreitung der spezifizierten Last-, Temperatur- oder Druckgrenzen kann zu vorzeitigem Verschleiß oder Ausfall führen. Regelmäßige Inspektion auf Oberflächenverschleiß, Kronenprofilintegrität und Rundlauf wird empfohlen. Für die Beschaffung verifizieren Sie modellspezifische Werte und Normen mit dem rechtlichen Hersteller oder Lieferanten.

Die Top Crowned Roll arbeitet nach dem Prinzip der Vorkompensation elastischer Verformung. Wenn sie unter Spannung oder Last in einem industriellen System (z. B. in Förderanlagen, Bahnbehandlungsanlagen oder Verarbeitungslinien) installiert ist, würde der mittlere Teil einer geraden Walze nach unten durchbiegen. Die absichtlich bearbeitete konvexe Krone (höchster Punkt in der Mitte, zu den Enden hin abnehmend) stellt sicher, dass sich die Walze unter Betriebslast in ein nahezu gerades oder optimal gekrümmtes Profil verformt. Dies hält einen gleichmäßigen linearen Kontaktdruck mit dem Material (Bahn, Folie oder Produkt) aufrecht, das transportiert oder verarbeitet wird, und verhindert Kantenspannungsschwankungen, Faltenbildung oder Fehlausrichtung.
