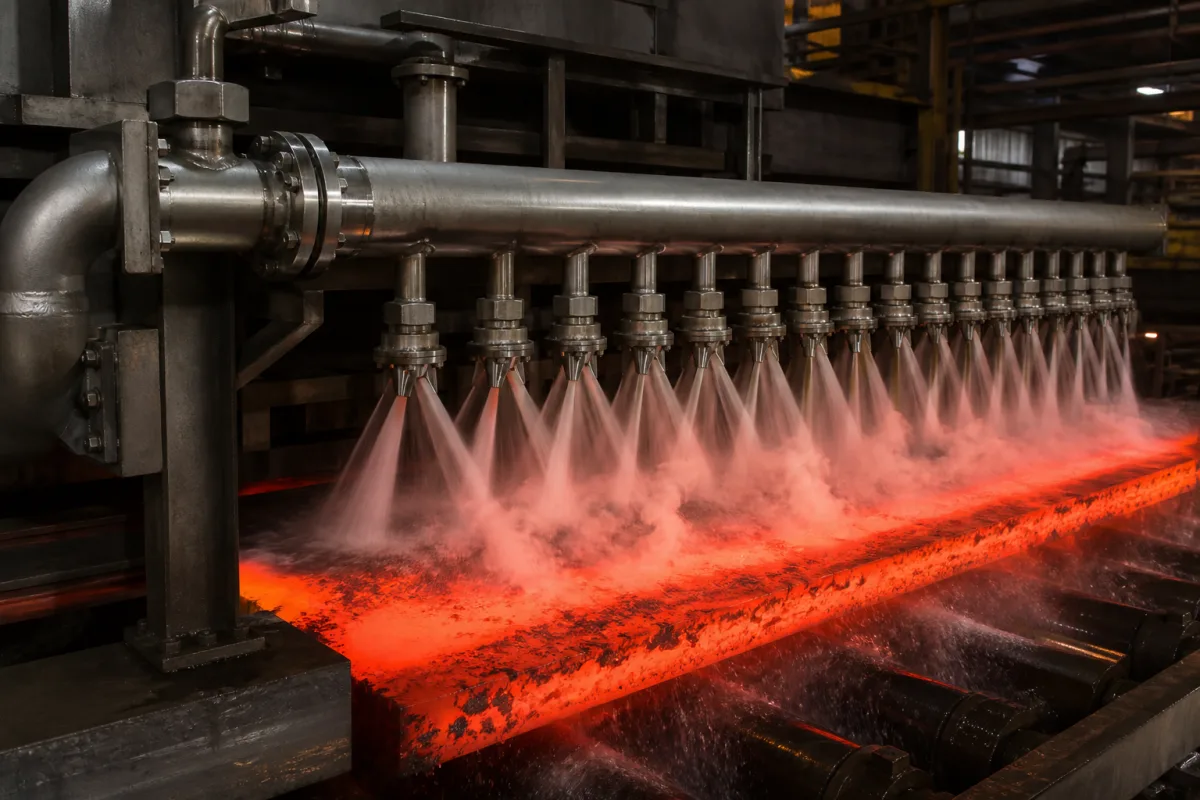

Entzunderungsverteiler/-sammler

Der Entzunderungsverteiler/-sammler ist eine kritische Komponente in einem hydraulischen Entzunderungssystem, das in der Stahl- und Metallherstellung eingesetzt wird. Er dient als zentrale Verteilungsstelle, die Hochdruckwasser von Pumpen empfängt und gleichmäßig auf mehrere Entzunderungsdüsen verteilt, die entlang des Verteilers angeordnet sind. Dies gewährleistet eine gleichmäßige Entzunderung der Oberfläche von warmen Metallbarren, Knüppeln oder Bändern, während sie durch das Walzwerk laufen, verbessert die Oberflächenqualität und verhindert Defekte im Endprodukt. Der Verteiler/-sammler wird typischerweise aus Edelstahl (304/316), Kohlenstoffstahl mit Schutzbeschichtung oder hochfestem legiertem Stahl hergestellt, abhängig von den Anwendungsanforderungen. Er ist in Längen von 500 bis 3000 mm erhältlich, mit Endverbindungen von DN25 bis DN100 (geflanscht oder verschraubt) und Druckstufen von PN16 bis PN40. Der Betriebsdruck reicht von 1,0 bis 1,6 MPa, mit Durchflussraten pro Düse von 50 bis 200 l/min. Die Fluidtemperatur sollte zwischen 10 und 70 °C gehalten werden, um Kavitation zu vermeiden, während die Umgebungstemperatur für Lagerung und Betrieb -10 bis 60 °C beträgt. Das Gewicht des Verteilers variiert von 20 bis 150 kg, und die Oberflächenbehandlung umfasst typischerweise Verzinkung zum Korrosionsschutz. Die Materialgüte für Kohlenstoffstahlkomponenten ist oft ASTM A105. Diese Parameter sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Der Verteiler ist so ausgelegt, dass er einen konstanten Druck und Durchfluss zu allen Düsen gleichzeitig gewährleistet, wodurch ein Vorhang aus Hochgeschwindigkeitswasser entsteht, der auf die heiße Metalloberfläche trifft und durch thermischen Schock und mechanische Kraft Oxidzunder (Walzzunder) entfernt. Die richtige Auswahl und Wartung sind für optimale Leistung und Langlebigkeit unerlässlich.

Hochdruckwasser (typischerweise 150-400 bar) tritt vom Pumpensystem in den Verteiler/-sammler ein. Die internen Kanäle und Kammern verteilen den Wasserfluss gleichmäßig auf mehrere Auslassöffnungen, an denen Entzunderungsdüsen montiert sind. Das Verteilersystem gewährleistet einen konstanten Druck und Durchfluss zu allen Düsen gleichzeitig, wodurch ein Vorhang aus Hochgeschwindigkeitswasser entsteht, der auf die heiße Metalloberfläche trifft und durch thermischen Schock und mechanische Kraft Oxidzunder (Walzzunder) entfernt.
