Technische Definition

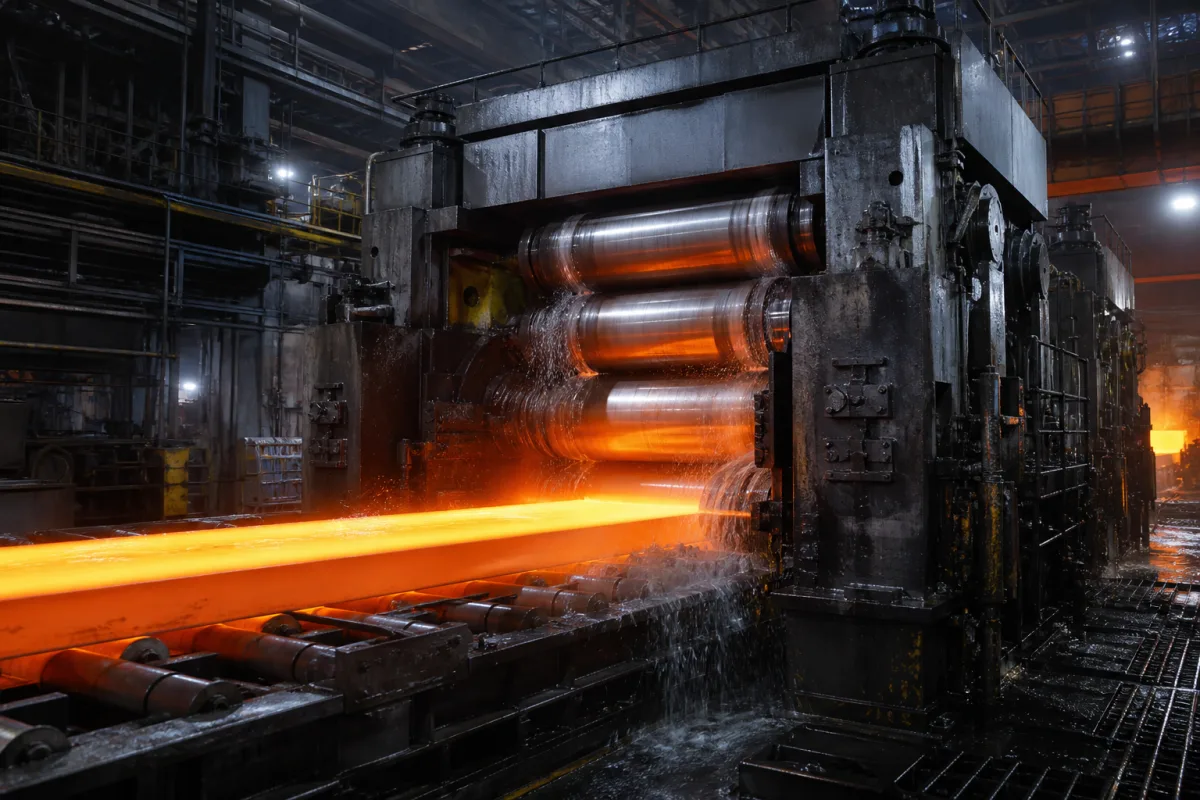

Ein Schwerlast-Walzgerüst ist eine Kernindustriemaschine in Stahlproduktionsanlagen, die dazu dient, Stahlblöcke, Vorblöcke oder Knüppel zu reduzieren und in gewünschte Querschnittsprofile zu formen. Es besteht aus einem starren Rahmen, der zwei oder mehr Arbeitswalzen enthält, die Druck auf heißen oder kalten Stahl ausüben, während dieser hindurchläuft. Diese Maschine ist unerlässlich für die Herstellung von Flachprodukten (Bleche, Bänder) oder Langprodukten (Stäbe, Träger, Schienen) mit präzisen Maßtoleranzen. Sie arbeitet als eigenständige Einheit, die in Walzstraßen integriert werden kann, aber als einzelne Ausrüstung gekauft und gewartet wird. Das Gehäuse besteht typischerweise aus Stahlguss, die Walzen aus geschmiedetem legiertem Stahl, mit hochfesten Schrauben, Bronzelagern und gehärteten Zahnradkomponenten. Zu den wichtigsten Parametern gehören eine maximale Walzkraft von 15000–30000 MN, eine Walzenballenlänge von 2000–5000 mm, eine Walzspalteinstellung von 0–50 mm, eine Walzgeschwindigkeit von 0,5–20 m/s, ein Walzendurchmesser von 800–1600 mm, eine Hauptmotorleistung von 5000–15000 kW, eine Walztemperatur von 900–1200 °C, eine Gehäusesteifigkeit von 5000–10000 kN/mm und Gesamtabmessungen von 8000×4000×6000 mm bei einem Gewicht von 150–300 t. Die Materialgüte für Stahlguss ist ZG270-500 nach GB/T 11352, und die elektrische Versorgung ist AC 380/660 V nach IEC 60038. Der Walzenlagertyp ist vierreihige Kegelrollenlager, und das Schmiersystem ist Ölumlaufschmierung. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung bestätigt werden. Bestätigen Sie immer die genauen Spezifikationen und geltenden Normen mit dem Hersteller oder Lieferanten.
Funktionsprinzip
Stahl wird unter hohem Druck zwischen gegenläufig rotierenden Arbeitswalzen zugeführt, was eine plastische Verformung und eine Verringerung der Dicke oder eine Änderung des Querschnitts durch Druckkraft bewirkt. Die Walzen werden von einem Hauptmotor angetrieben, und der Spalt zwischen ihnen ist einstellbar, um die endgültigen Abmessungen zu steuern. Das Gehäuse bietet Steifigkeit, um den Walzkräften standzuhalten, und die Lager stützen die Walzen unter schweren radialen und axialen Lasten. Schmierung gewährleistet einen zuverlässigen Betrieb, und das gesamte System ist für hohe Temperaturen und Geschwindigkeiten ausgelegt, die typisch für das Warmwalzen sind.
