Technische Definition

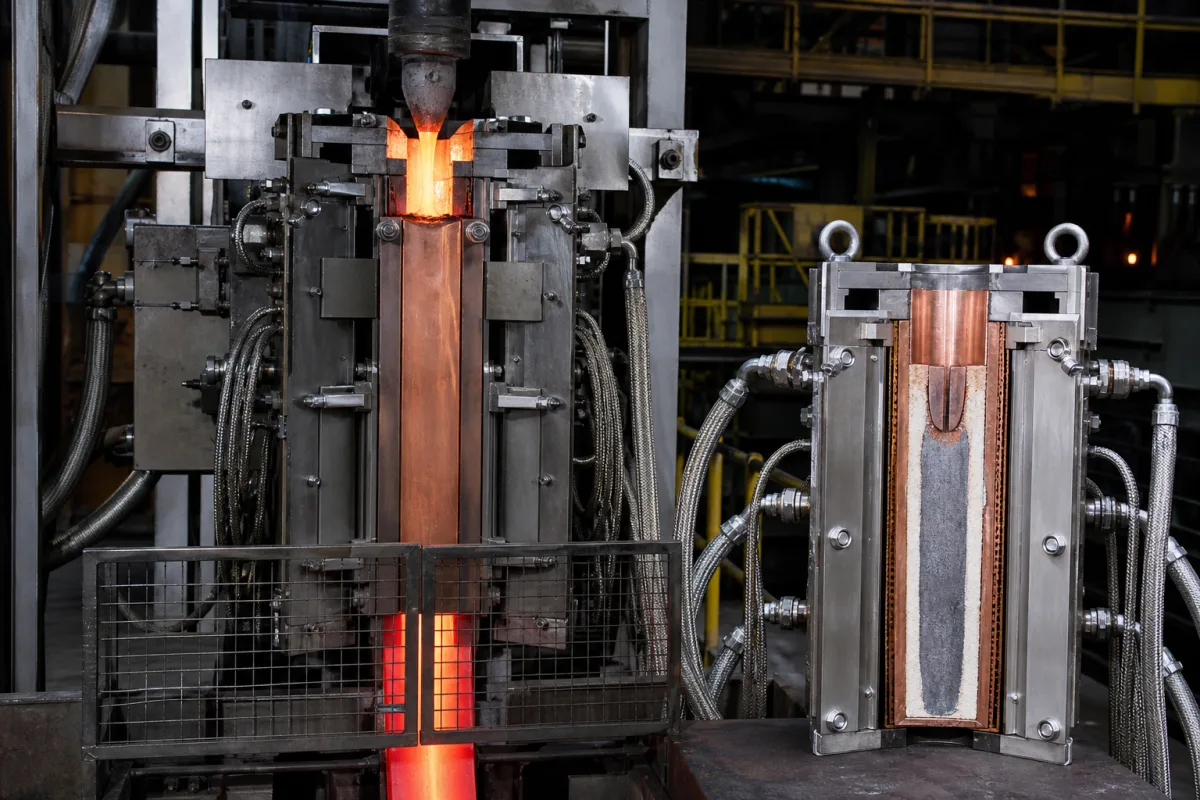

Die wassergekühlte Form ist ein spezielles Bauteil, das in der Grundmetallherstellung und anderen industriellen Prozessen eingesetzt wird, wo eine präzise Temperaturkontrolle des Formhohlraums entscheidend ist. Sie ist darauf ausgelegt, die Temperatur der Form und des verarbeiteten Materials durch Zirkulation von Kühlwasser durch interne Kanäle zu regulieren. Dieser aktive Kühlmechanismus entzieht Wärme von den Formoberflächen oder dem verarbeiteten Material, was schnellere Zykluszeiten ermöglicht, Materialabbau verhindert und Defekte durch übermäßige Wärmeentwicklung reduziert. Die Form wird typischerweise aus Materialien wie Werkzeugstahl (z.B. P20, H13), Kupferlegierung oder Edelstahl hergestellt, die basierend auf thermischen und Verschleißanforderungen ausgewählt werden. Zu den wichtigsten Parametern gehören Kühlleistung (5–50 kW), Wasserdurchflussrate (10–100 L/min), Betriebsdruck (1,0–1,6 MPa), maximale Betriebstemperatur (200–400 °C), Formhärte (28–52 HRC, gemäß ASTM E18), Oberflächenrauheit (0,4–1,6 μm Ra, gemäß ISO 4287), Maßtoleranz (±0,05 mm, gemäß ISO 2768), Materialgüte (P20–H13, gemäß ASTM A681), Gewicht (50–500 kg), Wasseranschlussgröße (1/4–1/2 Zoll NPT), Kühlkanaldurchmesser (6–12 mm) und Schutzart (IP54–IP65, gemäß IEC 60529). Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung verifiziert werden. Die Form arbeitet als Teil eines geschlossenen Kühlkreislaufs, bei dem erhitztes Wasser zu einer externen Kühleinheit (z.B. Kühler oder Kühlturm) zirkuliert wird, um Wärme abzugeben, bevor es erneut zirkuliert wird. Die richtige Auswahl erfordert die Berücksichtigung der Wärmelast, der Zykluszeitanforderungen und der Kompatibilität mit bestehenden Kühlsystemen. Die Verifizierung modellspezifischer Werte und Normen sollte mit dem rechtlichen Hersteller oder Lieferanten erfolgen. Wartungssignale umfassen reduzierte Kühleffizienz, Druckabfälle oder sichtbare Korrosion, die auf Verstopfungen oder Verschleiß hinweisen können. Fehlergrenzen umfassen das Überschreiten der maximalen Betriebstemperatur, was zu thermischer Ermüdung führen kann, oder das Unterschreiten des Mindestdrucks, was zu unzureichender Abdichtung führen kann.
Funktionsprinzip
Die wassergekühlte Form funktioniert, indem ein Netzwerk interner Kanäle oder Durchgänge in den Formkörper eingearbeitet oder daran befestigt wird. Ein Kühlmittel (typischerweise Wasser) wird durch diese Kanäle gepumpt und absorbiert thermische Energie von den heißen Formoberflächen oder dem verarbeiteten Material, das direkt mit dem Formhohlraum in Kontakt steht. Das erhitzte Wasser wird dann zu einem Kühlsystem (wie einem Kühler oder Kühlturm) zirkuliert, wo es die Wärme abgibt, bevor es erneut zirkuliert wird, wodurch ein kontinuierlicher geschlossener Kühlkreislauf entsteht.
