Technische Definition

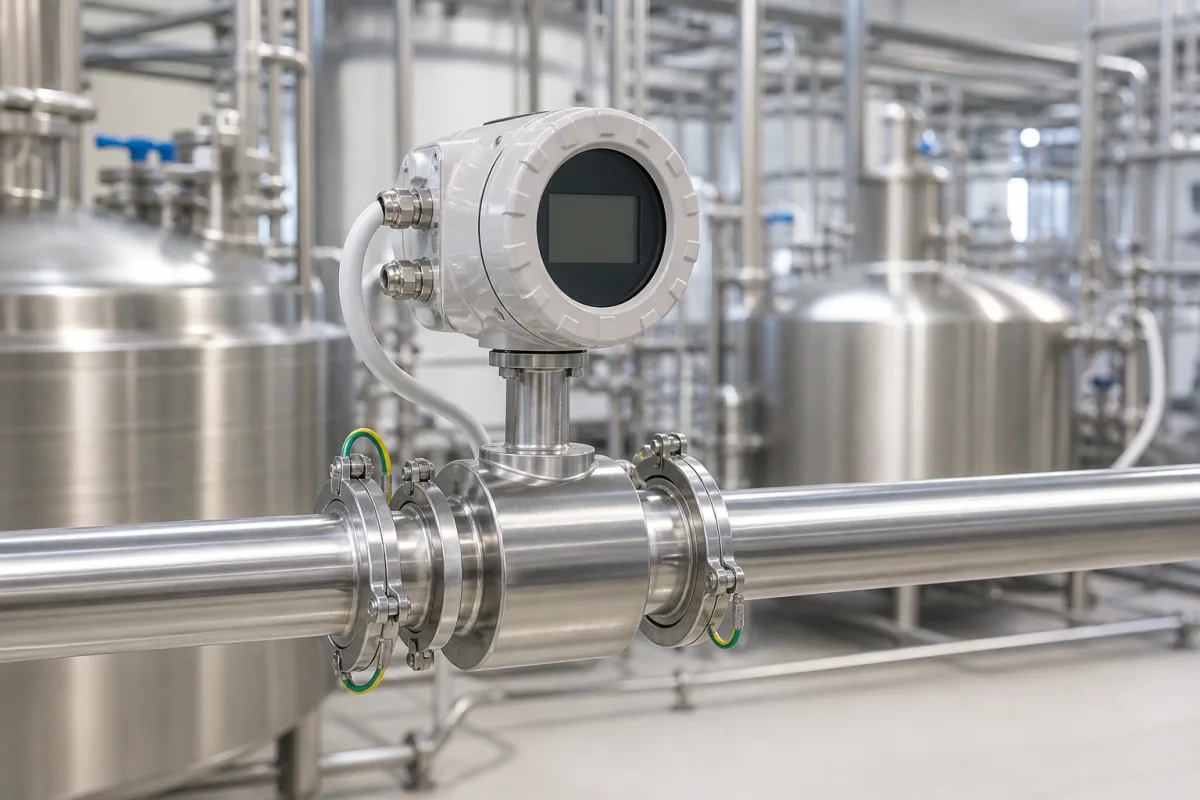

Innerhalb eines automatisierten Getränke-Chargenmischsystems ist der hygienische Durchflussmesser ein kritisches Messgerät, das die Durchflussrate verschiedener flüssiger Zutaten (Wasser, Sirupe, Konzentrate, Zusatzstoffe) genau überwacht, während diese gemäß Rezeptformulierungen präzise dosiert und gemischt werden. Er gewährleistet eine gleichbleibende Produktqualität, Chargen-zu-Chargen-Wiederholbarkeit und Prozesseffizienz, indem er dem speicherprogrammierbaren Steuerungssystem (SPS) Echtzeit-Feedback für die automatisierte Steuerung und Verifizierung liefert. Der Messgerät ist für hygienische Anwendungen ausgelegt, mit medienberührten Teilen aus 316L-Edelstahl, PTFE und FDA-konformen Elastomeren, mit polierten, rissfreien Oberflächen und hygienischen Anschlüssen (Klemme, Flansch oder Gewinde), um die Reinigung vor Ort (CIP) und Sterilisation vor Ort (SIP) ohne Demontage zu erleichtern. Er arbeitet nach Prinzipien wie elektromagnetischer Induktion für leitfähige Flüssigkeiten, Coriolis-Kraft für Massedurchfluss- und Dichtemessung oder Verdrängung, je nach Modell. Zu den wichtigsten Parametern gehören ein Durchflussbereich von 0,5–100 L/min, eine Genauigkeit von ±0,5 % vom Messwert, ein Betriebsdruck von 1,0–1,6 MPa, eine Betriebstemperatur von -40–85 °C, eine Umgebungsfeuchtigkeit von 0–95 % relative Feuchte (nicht kondensierend), Schutzart IP65–IP67 (gemäß IEC 60529), Versorgungsspannung von 24 ±10 % V DC (optional 230 V AC), Ausgangssignal von 4–20 mA mit HART, Puls oder Modbus, Prozessanschlussgrößen von DN15–DN100 (gemäß ISO 2852) und ein Gewicht von 2,5–15 kg. Diese Werte sind Referenzbereiche und müssen für das spezifische Modell und die Anwendung mit dem gesetzlichen Hersteller oder Lieferanten verifiziert werden. Das Messgerät liefert Echtzeitdaten, die für die automatisierte Steuerung unerlässlich sind, gewährleistet präzises Dosieren und Mischen und unterstützt die Überprüfung von Prozessbedingungen und Wartungsanforderungen.
Funktionsprinzip
Der sanitäre Durchflussmesser misst den Flüssigkeitsdurchfluss nach einem von mehreren Prinzipien. Elektromagnetische Messgeräte nutzen das Faradaysche Induktionsgesetz, erfordern leitfähige Flüssigkeiten und erzeugen eine Spannung proportional zur Strömungsgeschwindigkeit. Coriolis-Messgeräte messen Massedurchfluss und Dichte durch Erfassen von Phasenverschiebungen in schwingenden Rohren. Verdrängungsmessgeräte erfassen und zählen diskrete Volumina. In hygienischer Ausführung sind die medienberührten Teile poliert und rissfrei, oft aus 316L-Edelstahl, mit PTFE oder FDA-konformen Elastomeren, und verwenden hygienische Verbindungen wie Tri-Clamp-Anschlüsse, um vollständige CIP und SIP ohne Demontage zu ermöglichen.
