Technische Definition

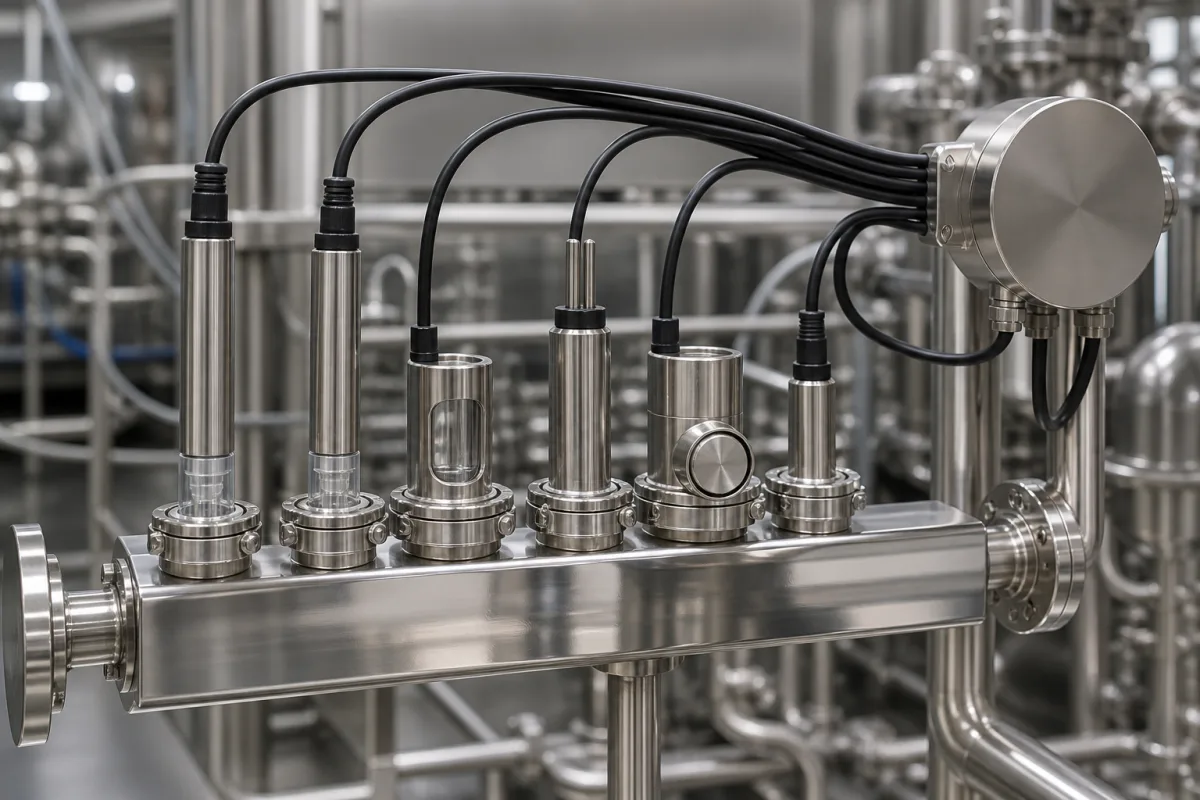

Das Analytische Sensor-Array ist eine Komponente, die in Modulen der Prozessanalysentechnik (PAT) in der chemischen Fertigung eingesetzt wird. Es integriert mehrere spezialisierte Sensoren in einer koordinierten Konfiguration, um eine Echtzeit-Inline-Messung verschiedener chemischer, physikalischer und biologischer Parameter während der Produktion zu ermöglichen. Dies unterstützt Quality-by-Design-Prinzipien und die kontinuierliche Prozessverifizierung, indem umfassende Daten für Prozesskontrolle und -optimierung bereitgestellt werden. Das Array umfasst typischerweise Sensoren wie spektroskopische, elektrochemische, optische oder thermische Typen, die gleichzeitig verschiedene Analyten oder Parameter erfassen. Daten von einzelnen Sensoren werden über ein zentrales Steuerungssystem gesammelt und verarbeitet, was multivariate Analysen und eine ganzheitliche Prozessüberwachung ermöglicht. Das System ist konfigurierbar, wobei die Anzahl der Sensorkanäle je nach Prozessanforderungen zwischen 4 und 8 liegt. Zu den wichtigsten Spezifikationen gehören: pH-Messbereich 0–14 mit einer Genauigkeit von ±0,02 pH am Kalibrierpunkt; Temperaturmessbereich -40 bis 150 °C mit einer Genauigkeit von ±0,5 °C über den gesamten Bereich; Ansprechzeit (für 90 % des Endwerts) ≤5 Sekunden; Betriebstemperatur der Elektronik -20 bis 60 °C; Betriebsdruckbereich 1,0–1,6 MPa (wobei); Schutzart des Gehäuses IP65–IP67 (gemäß IEC 60529); Versorgungsspannung 24 V DC ±10 % mit Verpolungsschutz; typische Leistungsaufnahme ≤15 W; Ausgangssignal 4–20 mA, HART-Protokoll optional; medienberührte Teile typischerweise aus 316L-Edelstahl (gemäß ASTM A240), optional Hastelloy C-276; Gewicht 5–10 kg je nach Konfiguration. Verwendete Materialien umfassen Silizium, Edelstahl (316L), optisches Glas und Polymerverbundstoffe. Diese Materialien werden hinsichtlich Kompatibilität mit chemischen Prozessen und Haltbarkeit ausgewählt. Es ist wichtig, modellspezifische Werte und Normen mit dem Hersteller oder Lieferanten zu verifizieren, da die aufgeführten Parameter Referenzbereiche für Verzeichniszwecke sind.
Funktionsprinzip
Das Sensor-Array arbeitet, indem mehrere Sensorelemente – wie spektroskopische, elektrochemische, optische oder thermische Sensoren – gleichzeitig verschiedene Analyten oder Parameter erfassen. Jeder Sensor erzeugt ein Signal proportional zum gemessenen Parameter. Diese Signale werden von einem zentralen Steuerungssystem gesammelt und verarbeitet, das die Daten integriert, um einen umfassenden Überblick über den Prozess zu erhalten. Die integrierten Daten ermöglichen multivariate Analysen, sodass Bediener die Prozessstabilität in Echtzeit überwachen und Abweichungen erkennen können. Das Array ist für den Inline-Betrieb ausgelegt, d.h. es wird direkt in den Prozessstrom eingebaut und ermöglicht kontinuierliche Messungen ohne Probenahme. Das zentrale Steuerungssystem kann so konfiguriert werden, dass es basierend auf den Sensorwerten Alarme auslöst oder Prozessparameter anpasst, was eine automatisierte Prozesssteuerung unterstützt.
